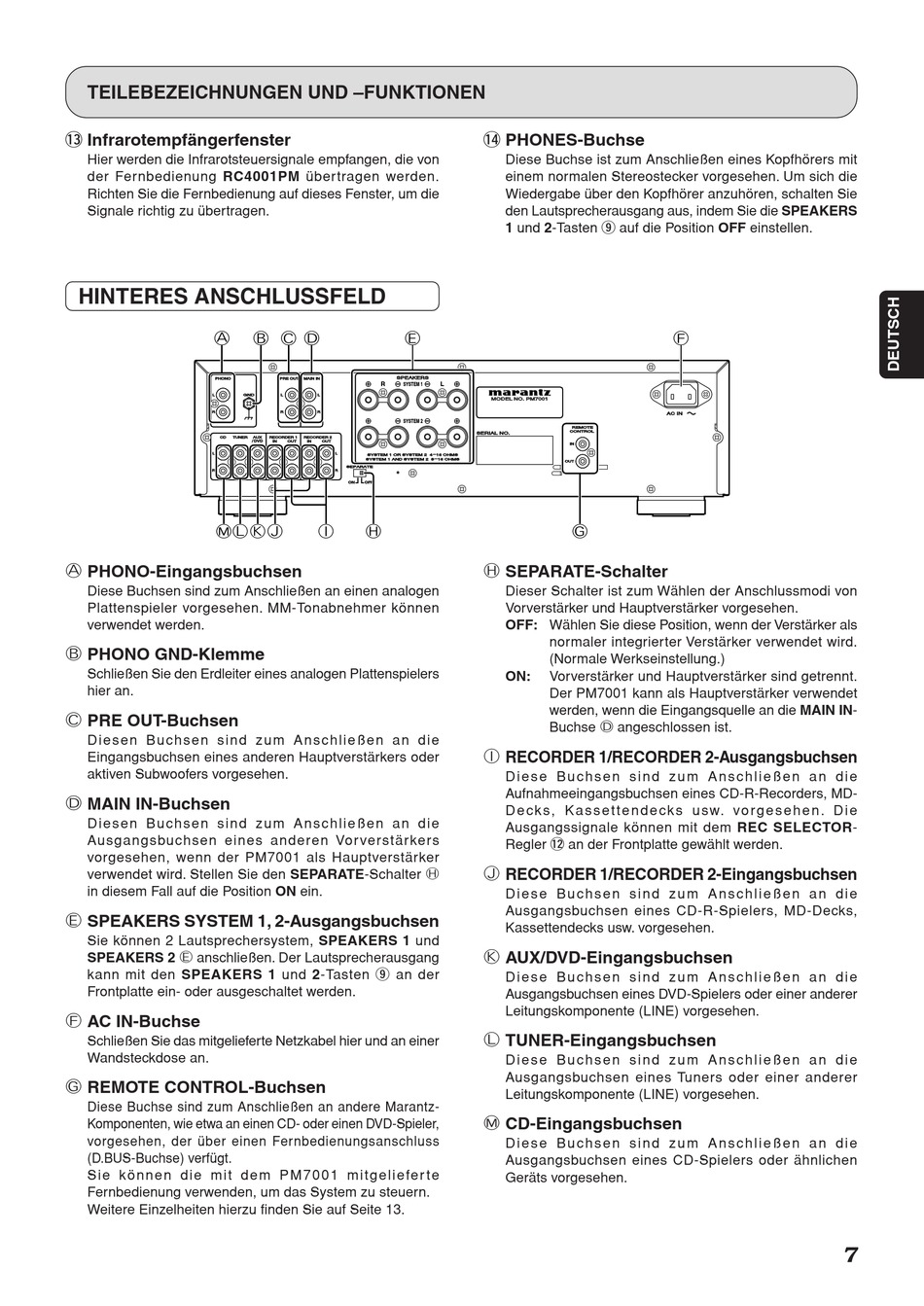

TEILEBEZEICHNUNGEN UND –FUNKTIONEN
!3 Infrarotempfängerfenster
Hier werden die Infrarotsteuersignale empfangen, die von
der Fernbedienung RC4001PM übertragen werden.
Richten Sie die Fernbedienung auf dieses Fenster, um die
Signale richtig zu übertragen.

HINTERES ANSCHLUSSFELD

A
PHONO
PHONO
L L
R R
CD
CD
TUNER
TUNER
L L
R R
M
L
A PHONO-Eingangsbuchsen
Diese Buchsen sind zum Anschließen an einen analogen
Plattenspieler vorgesehen. MM-Tonabnehmer können
verwendet werden.
B PHONO GND-Klemme
Schließen Sie den Erdleiter eines analogen Plattenspielers
hier an.
C PRE OUT-Buchsen
Diesen Buchsen sind zum Anschließen an die
Eingangsbuchsen eines anderen Hauptverstärkers oder
aktiven Subwoofers vorgesehen.
D MAIN IN-Buchsen
Diesen Buchsen sind zum Anschließen an die
Ausgangsbuchsen eines anderen Vor verstärkers
vorgesehen, wenn der PM7001 als Hauptverstärker
verwendet wird. Stellen Sie den SEPARATE-Schalter H
in diesem Fall auf die Position ON ein.
E SPEAKERS SYSTEM 1, 2-Ausgangsbuchsen
Sie können 2 Lautsprechersystem, SPEAKERS 1 und
SPEAKERS 2 E anschließen. Der Lautsprecherausgang
kann mit den SPEAKERS 1 und 2-Tasten o an der
Frontplatte ein- oder ausgeschaltet werden.
F AC IN-Buchse
Schließen Sie das mitgelieferte Netzkabel hier und an einer
Wandsteckdose an.
G REMOTE CONTROL-Buchsen
Diese Buchse sind zum Anschließen an andere Marantz-
Komponenten, wie etwa an einen CD- oder einen DVD-Spieler,
vorgesehen, der über einen Fernbedienungsanschluss
(D.BUS-Buchse) verfügt.
Sie können die mit dem PM7001 mitgeliefer te
Fernbedienung verwenden, um das System zu steuern.
Weitere Einzelheiten hierzu finden Sie auf Seite 13.
B
C D
E
SPEAKERS
SPEAKERS
PRE OUT
PRE OUT
MAIN IN
MAIN IN
R
SYSTEM 1
GND
GND
L L
L L
R R
R R
SYSTEM 2
AUX
AUX
RECORDER 1
RECORDER 1
RECORDER 2
RECORDER 2
/ / DVD
DVD
IN
IN
OUT
OUT
IN
IN
OUT
OUT
L L
SYSTEM 1 OR SYSTEM 2 4 - - 16 OHMS
SYSTEM 1 OR SYSTEM 2 4
SYSTEM 1 AND SYSTEM 2 8 - - 16 OHMS
SYSTEM 1 AND SYSTEM 2 8
SEPARATE
SEPARATE
R R
ON
ON
OFF
OFF
K
J
I
H
!4 PHONES-Buchse
Diese Buchse ist zum Anschließen eines Kopfhörers mit
einem normalen Stereostecker vorgesehen. Um sich die
Wiedergabe über den Kopfhörer anzuhören, schalten Sie
den Lautsprecherausgang aus, indem Sie die SPEAKERS
1 und 2-Tasten o auf die Position OFF einstellen.
L
MODEL NO. PM7001
REMOTE
REMOTE
CONTROL
CONTROL
SERIAL NO.
SERIAL NO.
IN
IN
16 OHMS
16 OHMS
OUT
OUT
G
H SEPARATE-Schalter
Dieser Schalter ist zum Wählen der Anschlussmodi von
Vorverstärker und Hauptverstärker vorgesehen.
OFF: Wählen Sie diese Position, wenn der Verstärker als
normaler integrierter Verstärker verwendet wird.
(Normale Werkseinstellung.)
ON:
Vorverstärker und Hauptverstärker sind getrennt.
Der PM7001 kann als Hauptverstärker verwendet
werden, wenn die Eingangsquelle an die MAIN IN-
Buchse D angeschlossen ist.
I RECORDER 1/RECORDER 2-Ausgangsbuchsen
D i e s e B u c h s e n s i n d z u m A n s c h l i e ß e n a n d i e
Aufnahmeeingangsbuchsen eines CD-R-Recorders, MD-
D e ck s, K a s s e t t e n d e ck s u sw. vo r g e s e h e n . D i e
Ausgangssignale können mit dem REC SELECTOR-
Regler ! 2 an der Frontplatte gewählt werden.
J RECORDER 1/RECORDER 2-Eingangsbuchsen
D i e s e B u c h s e n s i n d z u m A n s c h l i e ß e n a n d i e
Ausgangsbuchsen eines CD-R-Spielers, MD-Decks,
Kassettendecks usw. vorgesehen.
K AUX/DVD-Eingangsbuchsen
D i e s e B u c h s e n s i n d z u m A n s c h l i e ß e n a n d i e
Ausgangsbuchsen eines DVD-Spielers oder einer anderer
Leitungskomponente (LINE) vorgesehen.
L TUNER-Eingangsbuchsen
D i e s e B u c h s e n s i n d z u m A n s c h l i e ß e n a n d i e
Ausgangsbuchsen eines Tuners oder einer anderer
Leitungskomponente (LINE) vorgesehen.
M CD-Eingangsbuchsen
D i e s e B u c h s e n s i n d z u m A n s c h l i e ß e n a n d i e
Ausgangsbuchsen eines CD-Spielers oder ähnlichen
Geräts vorgesehen.
F
AC IN
AC IN
7
