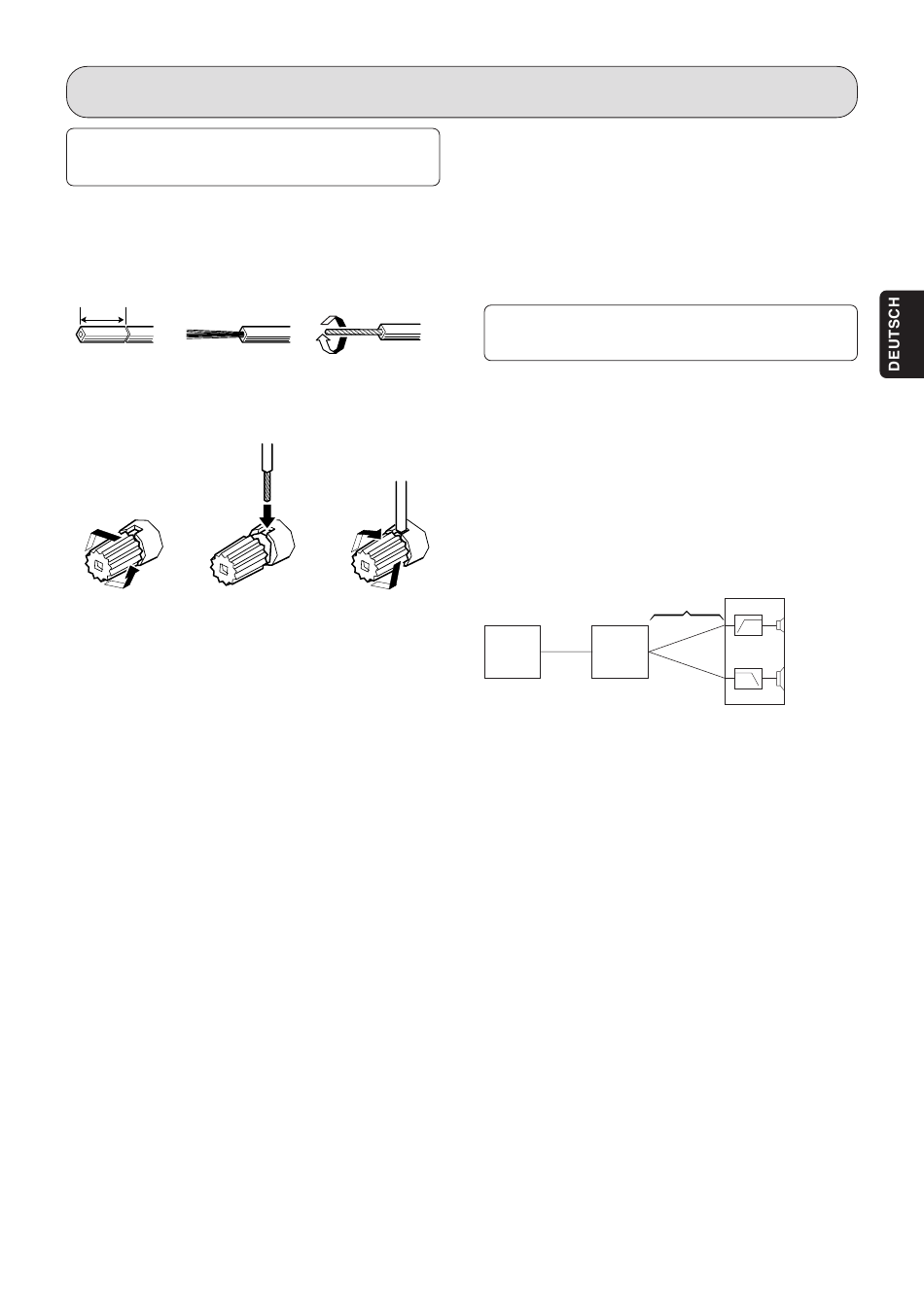

VOR DEM ANSCHLUSS
VERKABELUNG DES
LAUTSPRECHERKABELS
• Achten Sie bei der Verkabelung darauf, dass Sie keinen
Kurzschluss verursachen.
• Entfernen Sie die Kabelhülle wie in der Abbildung unten
gezeigt.
Ca. 1 cm
Schneiden Sie die
Entfernen Sie die
Kabelhülle an der
Kabelhülle ab.
Schneidkante .
• Verkabelung mit dem Lautsprecherkabel.
Drehen Sie zum
Setzen Sie die
Lösen gegen den
Kabelader ein.
Uhrzeigersinn.
Ihr Lautsprechersystem muss die folgenden Bedingungen
erfüllen. Wenn nicht, wird die Schutzschaltung des PM7001
ausgelöst und dadurch die richtige Wiedergabe verhindert. In
einigen Fällen können der Verstärker und die Lautsprecher
beschädigt werden.
• Bei der Verwendung eines Lautsprechersatzes muss die
Gesamtlautsprecherimpedanz 4Ω oder höher sein.
• Bei der Verwendung von 2 Lautsprechersätzen muss die
Gesamtlautsprecherimpedanz 8Ω oder höher sein.
N a c h f o l g e n d f i n d e n S i e e i n e E r k l ä r u n g d e s
Doppelverdrahtungsanschlusses, der die Tonqualität verbessert.
Die Lautsprecher in dieser Erklärung weisen Eingangsbuchsen
f ü r t i e fe u n d m i t t l e r e / h o h e T ö n e a u f, d i e e i n e n
Doppelverdrahtungsanschluss ermöglichen. Um zu bestimmen,
ob Ihre Lautsprecher für einen Doppelverdrahtungsanschluss
geeignet sind oder nicht, überprüfen Sie die Bedienungsanleitung
Ihrer Lautsprecher bzw. wenden Sie sich an den Hersteller.
DOPPELVERKABELUNGS-
ANSCHLUSS
Verdrillen Sie
die Adern.
Ein Doppelverkabelungsanschluss verbindet die Niedrigton-
und Mittelton-/Hochton-Buchsen des Lautsprechers mit
getrennten Lautsprecherkabeln mit dem Verstärker. Da für
Niedrigtöne und Mittelton-/Hochtöne getrennte Kabel
verwendet werden, verursacht der im Niedrigton-Lautsprecher
erzeugte Rückstrom nur wenig Störungen mit dem Mittelton-/
Hochton-Lautsprecher.
Der PM7001 und die Lautsprecher des Anschlussbeispiels 1
(Seite 5) verwenden einen Doppelverkabelungsanschluss. Auf
dieser Seite finden Sie Hilfe.
Drehen Sie zum
Anziehen im
Uhrzeigersinn.
CD
Player,
usw.
Doppelverkabelung-
Lautsprechersystem
sanschluss
Bandfilter
PM7001
Mittelton-/
Hochton-
Lautsprecher
Niedrigton-
Lautsprecher
3
