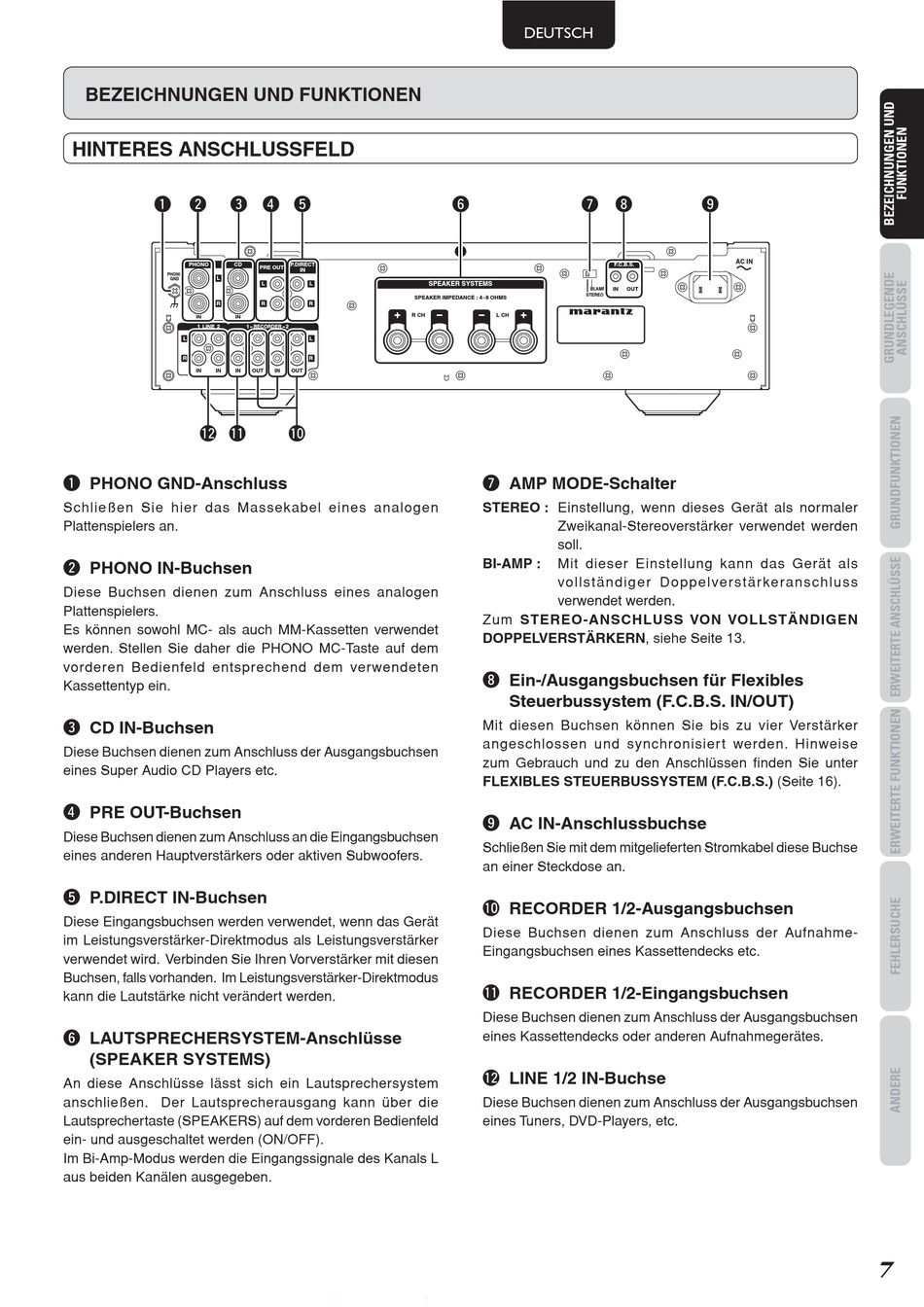

BEZEICHNUNGEN UND FUNKTIONEN
HINTERES ANSCHLUSSFELD
q
w
e r t
PHONO
CD
PHONO
GND
L
R
IN
IN
1
LINE 2
L
R
IN
IN
IN
!2
!1
q PHONO GND-Anschluss
Schließen Sie hier das Massekabel eines analogen
Plattenspielers an.
w PHONO IN-Buchsen
Diese Buchsen dienen zum Anschluss eines analogen
Plattenspielers.
Es können sowohl MC- als auch MM-Kassetten verwendet
werden. Stellen Sie daher die PHONO MC-Taste auf dem
vorderen Bedienfeld entsprechend dem verwendeten
Kassettentyp ein.
e CD IN-Buchsen
Diese Buchsen dienen zum Anschluss der Ausgangsbuchsen
eines Super Audio CD Players etc.
r PRE OUT-Buchsen
Diese Buchsen dienen zum Anschluss an die Eingangsbuchsen
eines anderen Hauptverstärkers oder aktiven Subwoofers.
t P.DIRECT IN-Buchsen
Diese Eingangsbuchsen werden verwendet, wenn das Gerät
im Leistungsverstärker-Direktmodus als Leistungsverstärker
verwendet wird. Verbinden Sie Ihren Vorverstärker mit diesen
Buchsen, falls vorhanden. Im Leistungsverstärker-Direktmodus
kann die Lautstärke nicht verändert werden.
y LAUTSPRECHERSYSTEM-Anschlüsse
(SPEAKER SYSTEMS)
An diese Anschlüsse lässt sich ein Lautsprechersystem
anschließen. Der Lautsprecherausgang kann über die
Lautsprechertaste (SPEAKERS) auf dem vorderen Bedienfeld
ein- und ausgeschaltet werden (ON/OFF).
Im Bi-Amp-Modus werden die Eingangssignale des Kanals L
aus beiden Kanälen ausgegeben.
P.DIRECT
PRE OUT
IN
L
L
SPEAKER IMPEDANCE : 4 - 8 OHMS
R
R
R CH
1
RECORDER 2
L
R
OUT
IN
OUT
!0
DEUTSCH
y
u i
SPEAKER SYSTEMS
BI.AMP
STEREO
L CH
u AMP MODE-Schalter
STEREO : Einstellung, wenn dieses Gerät als normaler
Zweikanal-Stereoverstärker verwendet werden
soll.
BI-AMP :
Mit dieser Einstellung kann das Gerät als
vollständiger Doppelverstär keranschluss
verwendet werden.
Zum STEREO-ANSCHLUSS VON VOLLSTÄNDIGEN
DOPPELVERSTÄRKERN, siehe Seite 13.
i Ein-/Ausgangsbuchsen für Flexibles
Steuerbussystem (F.C.B.S. IN/OUT)
Mit diesen Buchsen können Sie bis zu vier Verstärker
angeschlossen und synchronisier t werden. Hinweise
zum Gebrauch und zu den Anschlüssen finden Sie unter
FLEXIBLES STEUERBUSSYSTEM (F.C.B.S.) (Seite 16).
o AC IN-Anschlussbuchse
Schließen Sie mit dem mitgelieferten Stromkabel diese Buchse
an einer Steckdose an.
!0 RECORDER 1/2-Ausgangsbuchsen
Diese Buchsen dienen zum Anschluss der Aufnahme-
Eingangsbuchsen eines Kassettendecks etc.
!1 RECORDER 1/2-Eingangsbuchsen
Diese Buchsen dienen zum Anschluss der Ausgangsbuchsen
eines Kassettendecks oder anderen Aufnahmegerätes.
!2 LINE 1/2 IN-Buchse
Diese Buchsen dienen zum Anschluss der Ausgangsbuchsen
eines Tuners, DVD-Players, etc.
o
F.C.B.S.
IN
OUT
7
