TEILEBEZEICHNUNGEN UND FUNKTIONEN

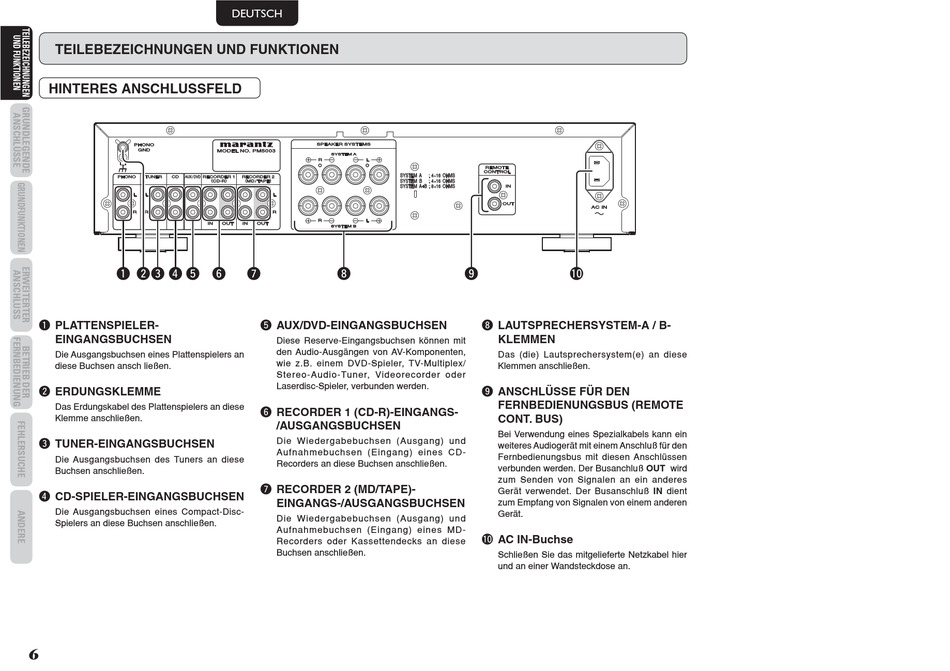

HINTERES ANSCHLUSSFELD

PHONO
GND
PHONO TUNER CD AUX / DVD RECORDER 1
L L
R R
IN
q w e r t y
PLATTENSPIELER-
EINGANGSBUCHSEN
Die Ausgangsbuchsen eines Plattenspielers an
diese Buchsen ansch ließen.
ERDUNGSKLEMME
Das Erdungskabel des Plattenspielers an diese
Klemme anschließen.
TUNER-EINGANGSBUCHSEN
Die Ausgangsbuchsen des Tuners an diese
Buchsen anschließen.
CD-SPIELER-EINGANGSBUCHSEN
Die Ausgangsbuchsen eines Compact-Disc-
Spielers an diese Buchsen anschließen.
6
DEUTSCH
SPEAKER SYSTEMS
MODEL NO. PM5003
SYSTEM A
R L
RECORDER 2
(CD-R) (MD / TAPE)
L
R
R L
OUT IN OUT
SYSTEM B
u i
AUX/DVD-EINGANGSBUCHSEN
Diese Reserve-Eingangsbuchsen können mit
den Audio-Ausgängen von AV-Komponenten,
wie z.B. einem DVD-Spieler, TV-Multiplex/
Stereo-Audio-Tuner, Videorecorder oder
Laserdisc-Spieler, verbunden werden.
RECORDER 1 (CD-R)-EINGANGS-
/AUSGANGSBUCHSEN
Die Wiedergabebuchsen (Ausgang) und
Aufnahmebuchsen (Eingang) eines CD-
Recorders an diese Buchsen anschließen.
RECORDER 2 (MD/TAPE)-
EINGANGS-/AUSGANGSBUCHSEN
Die Wiedergabebuchsen (Ausgang) und
Aufnahmebuchsen (Eingang) eines MD-
Recorders oder Kassettendecks an diese
Buchsen anschließen.
REMOTE
CONTROL
SYSTEM A : 4 - 16 OHMS
SYSTEM B : 4 - 16 OHMS
SYSTEM A+B : 8 - 16 OHMS
IN
OUT
o !0
LAUTSPRECHERSYSTEM-A / B-
KLEMMEN
Das (die) Lautsprechersystem(e) an diese
Klemmen anschließen.
ANSCHLÜSSE FÜR DEN
FERNBEDIENUNGSBUS (REMOTE
CONT. BUS)
Bei Verwendung eines Spezialkabels kann ein
weiteres Audiogerät mit einem Anschluß für den
Fernbedienungsbus mit diesen Anschlüssen
verbunden werden. Der Busanchluß OUT wird
zum Senden von Signalen an ein anderes
Gerät verwendet. Der Busanschluß IN dient
zum Empfang von Signalen von einem anderen
Gerät.
AC IN-Buchse
Schließen Sie das mitgelieferte Netzkabel hier
und an einer Wandsteckdose an.
AC IN
