VERWENDUNG UND EINSTELLUNG DER FUNKTIONEN
REMOTE CONTROL-BUCHSEN
Die REMOTE CONTROL-Buchsen sind zum Anschließen der Komponenten vorgesehen, die für die Bedienung mit der
Fernbedienung geeignet sind (D.BUS-Buchsen), beispielsweise ein Marantz CD-Spieler oder DVD-Spieler. Diese Geräte können
dann mit der Fernbedienung, die mit dem PM7001 mitgeliefert wird, bedient werden. Im Lieferumfang des PM7001 befindet sich
eine Fernbedienung vom Typ RC4001PM, die die grundlegenden Funktionen der Marantz CD-Spieler und DVD-Spieler durchführen
kann. Hier folgt eine kurze Erklärung, wie die Geräte PM7001 und CD5001 mit dieser Fernbedienung bedient werden können.

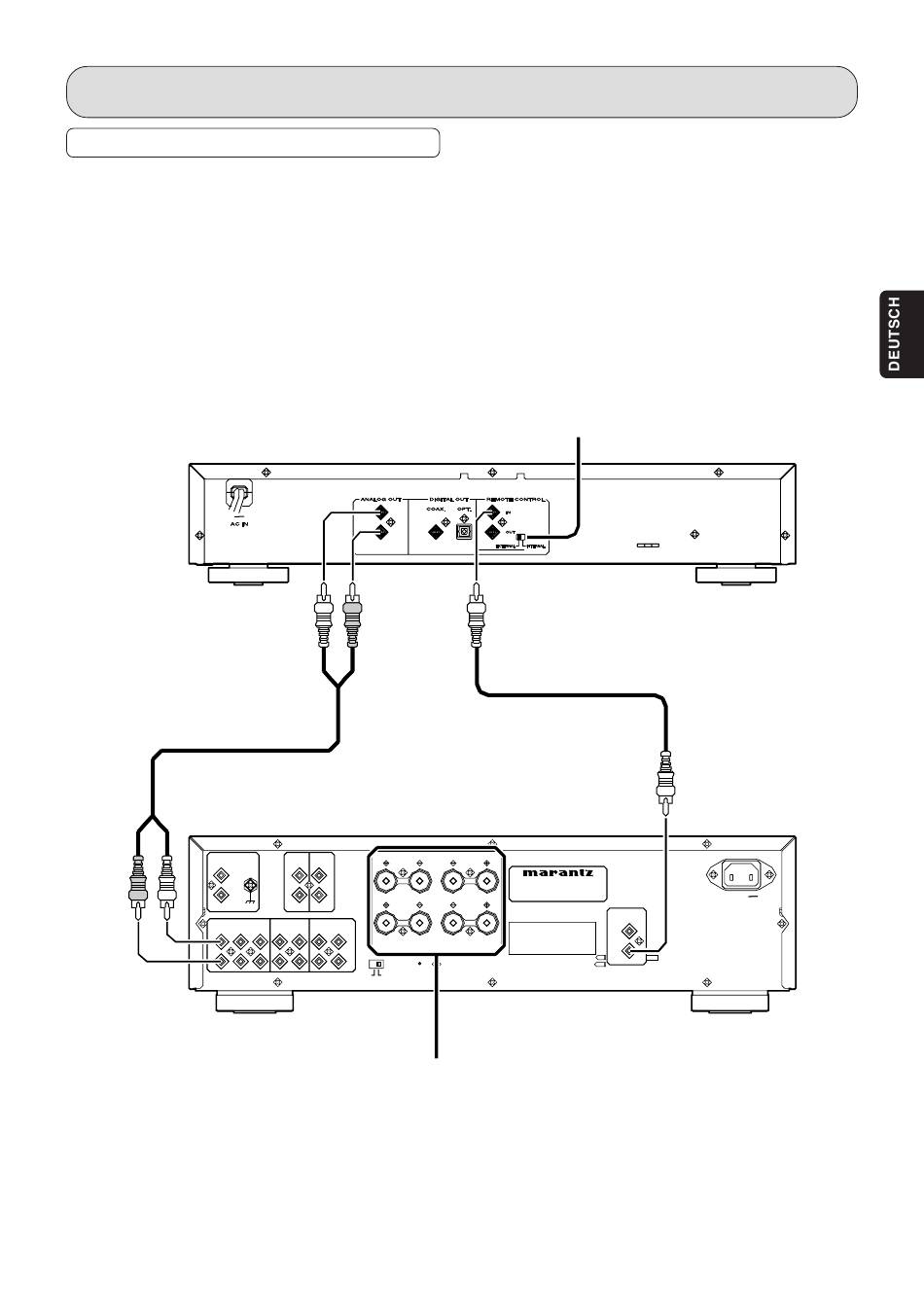

Wie in der untenstehenden Abbildung gezeigt, verbinden Sie die REMOTE CONTROL „IN"-Buchse des CD-5001 mit der REMOTE
CONTROL „OUT"-Buchse des PM7001, und stellen Sie den CD5001-Schalter auf „EXTERNAL" ein.
Sowohl der PM7001 als auch der CD5001 können bedient werden, indem Sie die Fernbedienung RC4001PM (S. 8, 9, 10) auf den
Empfänger des PM7001 richten.
CD5001
PM7001
PHONO
PHONO
L L
R R
CD
CD
TUNER
TUNER
L L
R R
SPEAKERS
SPEAKERS
PRE OUT
PRE OUT
MAIN IN
MAIN IN
R
GND
GND
L L
L L
R R
R R
AUX
AUX
RECORDER 1
RECORDER 1
RECORDER 2
RECORDER 2
/ / DVD
DVD
IN
IN
OUT
OUT
IN
IN
OUT
OUT
L L
SYSTEM 1 OR SYSTEM 2 4
SYSTEM 1 OR SYSTEM 2 4 - - 16 OHMS
SYSTEM 1 AND SYSTEM 2 8 - - 16 OHMS
SYSTEM 1 AND SYSTEM 2 8
SEPARATE
SEPARATE
R R
ON
ON
OFF
OFF
Einzelheiten zum Anschließen der Lautsprecher
finden Sie auf Seite 5.
Auf „EXTERNAL" einstellen
SYSTEM 1
L
MODEL NO. PM7001
SYSTEM 2
SERIAL NO.
SERIAL NO.
16 OHMS
16 OHMS
AC IN
AC IN
REMOTE
REMOTE
CONTROL
CONTROL
IN
IN
OUT
OUT
13
