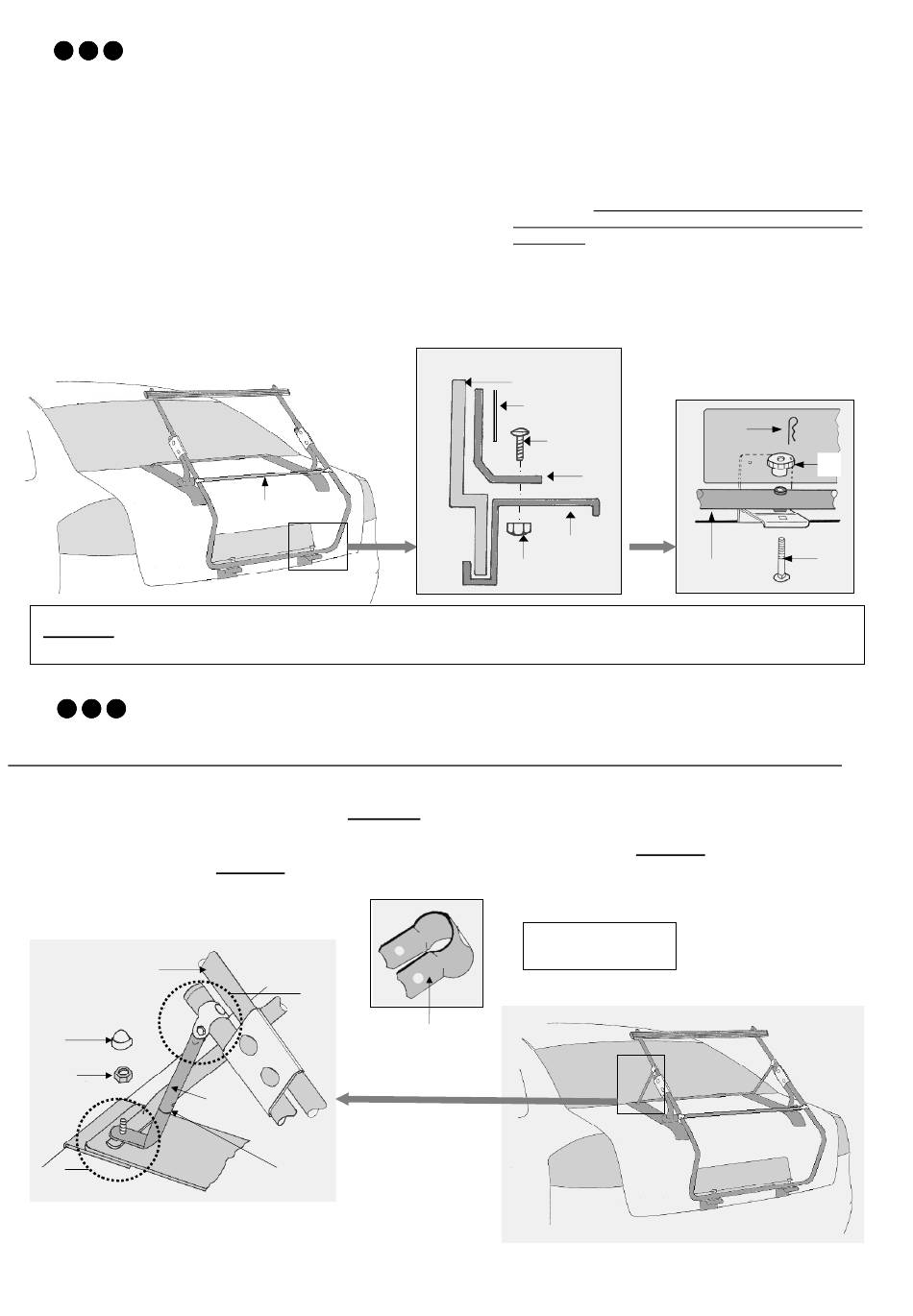

10. Die transparente Lackschutzfolien sind werkseitig an den un-
teren Montageelementen angebracht und dürfen keinesfalls ent-
fernt werden,
Winkel ( A ) hinter dem Kennzeichen einschieben.
•
Winkel ( B ) umschließt der Kofferdeckel von unten.
•
Schrauben Sie die Winkeln (A u. B) vorerst nur leicht zusammen.
•
Richten Sie die unteren Montageelemente (A u. B) so aus,
•
daß die Vierkantstanzungen der unteren Montageelemente
genau unter den Bohrungen des Trägers liegen.
Jetzt werden die Winkel (A u. B) fest zusammen geschraubt.
•
Achtung! Bringen Sie die Haltestrebe (34) oberhalb der Kofferdeckelkante an, so daß beim Aufladen des ersten
Fahrrades eine Berührung des Kofferdeckels durch die Fahrradpedale verhindert wird.
® ® ® ® 12
Alternativ: Vergewissern Sie sich vor der Montage der Diagonalstreben, daß der Träger verspannt ist. Siehe Pkt. 11.
Schelle aufbiegen und seitlich über das Rohr schieben. Anschließend wieder zusammen drücken.
•
Diagonalstreben mit den Schellen fixieren siehe Bereich A.
•
Inbußschraube lösen.
•
Diagonalstreben auf richtige Länge ausziehen anschließend Mutter (3 ) fest anziehen, siehe Bereich B
•
Jetzt werden die Muttern im Bereich A fest angezogen.
•
Abschließend Inbußschraube fest anziehen.
•
1
6
3
B
Montage des Trägers.
34
Montage der Diagonalstreben.
A
5
Inbußschraube
11. Verbinden Sie die unteren Montageelemente
(26) mit dem Trägergestell (1). Hierzu ziehen Sie
das Trägergestell herunter und zu sich heran, bis
sich die Bohrung im Trägerrohr genau in der Flucht
der Vierkantstanzung der unteren Montageelemente
befindet. Führen Sie nun die Spannschrauben (29)
durch die Öffnungen von Montageelementen und
Trägerrohr (Achten Sie darauf, daß der Vierkant der
Schraube richtig in der Stanzung des Montageele-
ments sitzt). Drehen Sie nun die Rändelmuttern (23)
so weit an, bis das Trägerrohr auf den unteren Mon-
tageelementen (26)
Träger verspannt und erhält seine Stabilität. Jetzt
werden die Muttern (12) an den Klemmbacken (9)
fest angezogen. Die Muttern dürfen bis max. 11 Nm
angezogen werden.
Kofferdeckel
Kennzeichen
Schraube
A
B
Selbstsichernde
Mutter
Schelle läßt sich per
Hand aufbiegen.
4
aufliegt. Hierdurch wird der
22
23
29
1
