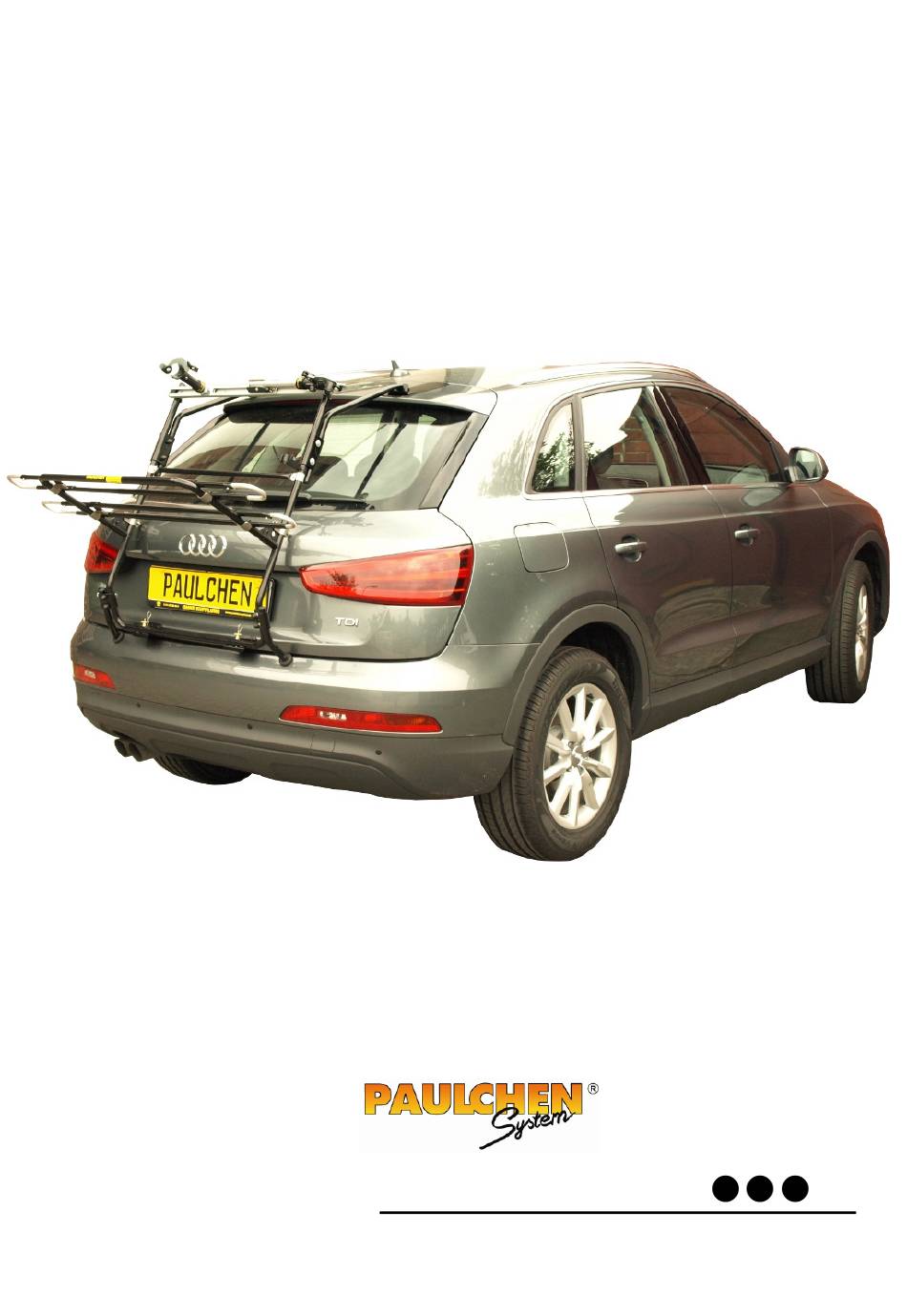

- Seite 1 Montageanleitung Heckträger Audi Q3 Art.Nr. 810450 Bj.: 6/11- max. Zuladung Mittellader: 40 kg max. Zuladung Tieflader verstärkt: 50 kg Bitte folgen Bitte folgen Bitte folgen Bitte folgen C-33 ® K1-WLR-TLR-M...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel.
- Seite 3 ® 1/2 Montage der Befestigungselemente. 1. Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4L-Links und 4R-Rechts)). Bei einigen Montageelementen wurden bereits werkseitig transparente Lackschutzfolien eingeklebt, die keinesfalls entfernt werden dürfen. Beispiel siehe unten. Lackschutzfolie Unsere Montagewinkel sind fahrzeugspezifisch. Die im Montagesatz enthaltenen Winkel können daher in der Form von den abgebildeten Winkeln abweichen.
-
Seite 4: Der Fixierstift (F) Ist Werkseitig In Die Richtige
® 3.2./ 3.3./ 3.4. Montage der Tragarme. 3.2. 3.3. 3.4. 3.2. Der Fixierstift (F) ist werkseitig in die richtige 3.3. Danach umschließen Sie die verbundenen 3.4. Die Trägerlänge ist jetzt fahrzeugspezifisch Position eingepreßt. Die Lochposition sollte unter Rohre mit den Klemmbacken (8) gem. Abb, genau angepasst. - Seite 5 ® 4/5 Montage des Trägers. Abb. 4.2. Abb. 4.1. Beispiel! 5. Verbinden Sie die unteren Montageelemente (3) mit 4. Befestigen Sie die Gummiformteile (24) an Trägergestell (1). Hierzu ziehen Lackschutzfolie den unteren Montageelementen. Bei einigen Trägergestell herunter und zu sich heran, bis sich die Montageelementen wurden bereits werkseitig Bohrung im Trägerrohr genau in der Flucht der Lackschutzfolien eingeklebt, die keinesfalls...
- Seite 6 ® 7 Montage des Lastenrahmens. Achtung: Befestigen Sie den Lastenrahmen in der Höhe so am Träger, dass Sie ausreichend Abstand (mind. 1cm) zur Karosserie haben und lassen Sie beim Anziehen der Schrauben besondere Vorsicht walten, um Beschädigungen am Fahrzeug zu vermeiden! 7.
- Seite 7 ® Allgemeine Informationen : Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepaßt worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
- Seite 8 Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Verwenden Sie im hinteren Bereich den nicht lösbaren Kabelbinder. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken ( siehe Abb.) Zum Lösen drücken...
