1-5 Die Schritte 1-5 entnehmen Sie bitte
®
den Hinweisen auf der Montageschablone.

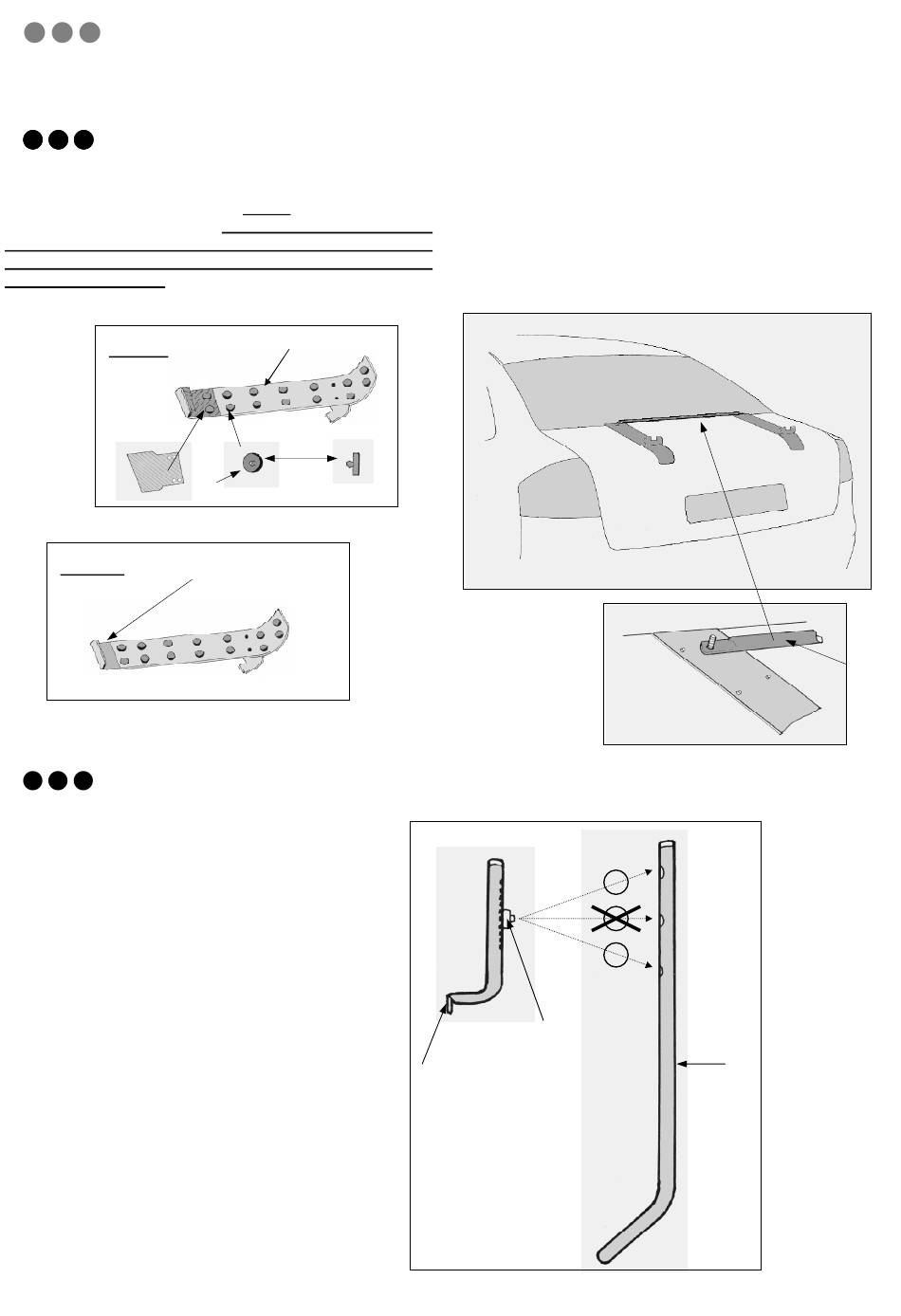

® ® ® ® 6/7/8 Montage der Befestigungselemente.
6A. Befestigen Sie die Gummiformteile (30) an den oberen
Montageelementen (14 /15) gem. Abb. A. Die Gummifomteile
hierzu evtl. etwas anfeuchten. Bei einigen Montageelemen-
ten wurden bereits werkseitig transparente Lackschutzfo-
lien eingeklebt, die keinesfalls entfernt werden
Siehe Beispiel Abb. B.
Die fahrzeugspezifischen Montageelemente können von der
abgebildeten Form abweichen.
Abb. 6A.
Abb. 6B.
® 9.1. Montage der Tragarme.
9.1. Stecken Sie die Tragarme (10) mit
den Fixierstiften (F) in die angekreuzten
Bohrungen der Trägerrohre.
Die nicht benötigten Bohrungen der
Trägerrohre werden mit den beigefügten
Kunststoffstopfen verschlossen.
14 / 15
30
Lackschutzfolie
9.1.
7. Hängen Sie die oberen Montageelemente ( 14 / 15)
am Kofferdeckel so ein, daß sie sich genau über den
Lackschutzfolien befinden. Bitte beachten Sie hierbei
unbedingt die Markierungen „ L" und „ R" für das linke
dürfen.
und rechte Montageelement.
8.
Setzen
Sie
Verbindungsstrebe (7)
auf die vormontierten
Schloßschrauben
den oberen Montage-
elementen
F
10
Träger Seiten Ansicht.
L
R
die
in
1
7
