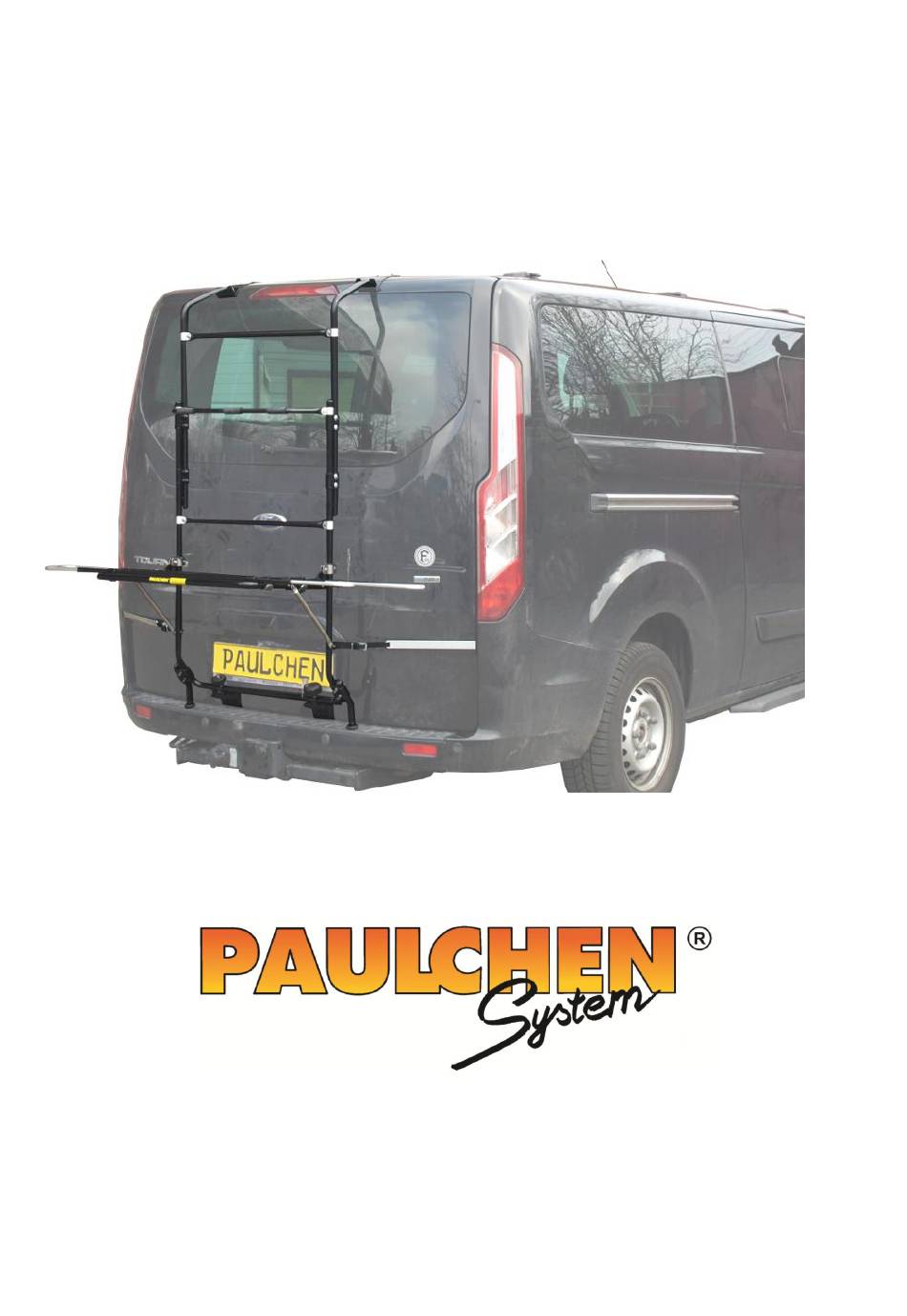

- Seite 1 Montageanleitung Ford Tourneo Custom Heckklappe Bj.: 12/12- Montagekit Art. Nr. 814203 Zuladung bis 70 kg L-30...
- Seite 2 Die Marke PaulchenSystem steht für ein modular aufgebautes, konkurrenzlos variables Gepäckträgersystem, das die unterschiedlichsten Transportwünsche erfüllt. Das Anlegen strengster interner und externer Prüfkriterien an Produktqualität, Sicherheit, Lebensdauer und Montagekomfort haben ein Markenprodukt entstehen lassen, das höchsten Ansprüchen genügt. Viele Erfahrungsberichte unserer Kunden, die Beurteilungen von Fahrzeugherstellern und Pressestimmen bestätigen das.
- Seite 3 Schritt 1/2 Schritt 6 Schritt 7 Schritt 8 Schritt 3/4/5 Einhängen der Montageelementen. Hängen sie die oberen Montageelemente auf der zuvor angebrachten Lackschutzfoile ein. Richten sie die Montageelemente mittig aus! Richtabstand sind ca. 570mm zwischen die Elementen. Achten sie darauf, dass überall der gleiche Abstand ist. 570 mm Mitte Tip: Sie können beide Montageelemente bei halb geöffneter Heckklappe von einer Seite aus...
-
Seite 4: Montage Der Tragarme
Schritt 1/2 Schritt 6 Schritt 7 Schritt 8 Schritt 3A/3/4/5 Montage der Tragarme. 3A. Stecken Sie die Tragarme (6) mit den Fixierstiften (F) in die angekreuzten Bohrungen der Trägerrohre, die nicht benötigten Bohrungen der Trägerrohre werden mit den beigefügten Kunststoffstopfen verschlossen. Kunststoffstopfen Träger Seiten Ansicht. -
Seite 5: Montage Des Trägers
Schritt 1/2 Schritt 6 Schritt 7 Schritt 8 Schritt 3/4/5 Montage des Trägers. Einhängen des Trägergestells. Hängen Sie die untere Montageelemente in die leicht geöffnete Heckklappe. Schieben Sie dazu den oberen Teil der Montageelemente von der Seite hinter das Kennzeichen. Führen Sie die Spannschrauben durch die Öffnungen von... - Seite 6 Schritt 1/2 Schritt 6 Schritt 7 Schritt 8 Schritt 3/4/5 Montage der Belastungsverstärker. Vertikalbelastungen Die Belastungsverstärker fangen Hinweis: Extrem Situationen auf. Befestigen Sie die Belastungsverstärker unbedingt bei geschlossener Heckklappe gemäß Abbildung. Sie müssen fest auf der Stoßstange aufstehen, ohne sie einzudrücken.
- Seite 7 Schritt 1/2 Schritt 6 Schritt 7 Schritt 8 Schritt 3/4/5 Funktion der Verteifungsstreben. Versteifungsstreben bitte benutzen, auch wenn die Zuladung unter 50 kg liegt! Lösen Sie die Versteifungsstreben aus ihren Halterungen und klappen Sie sie soweit nach vorn, bis die Verbindung mit den Zapfen am Lastenrahmen möglich wird.
-
Seite 8: Lastenrahmenhalter
Paulchen System Allgemeine Informationen: Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken Dieser Halter ersetzt die in einigen Montageanleitungen Verwenden Sie im abgebildeten älteren Versionen, bzw. -
Seite 9: Allgemeine Informationen
Lastenrahmenhalter PaulchenSystem Allgemeine Informationen: Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepasst worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
