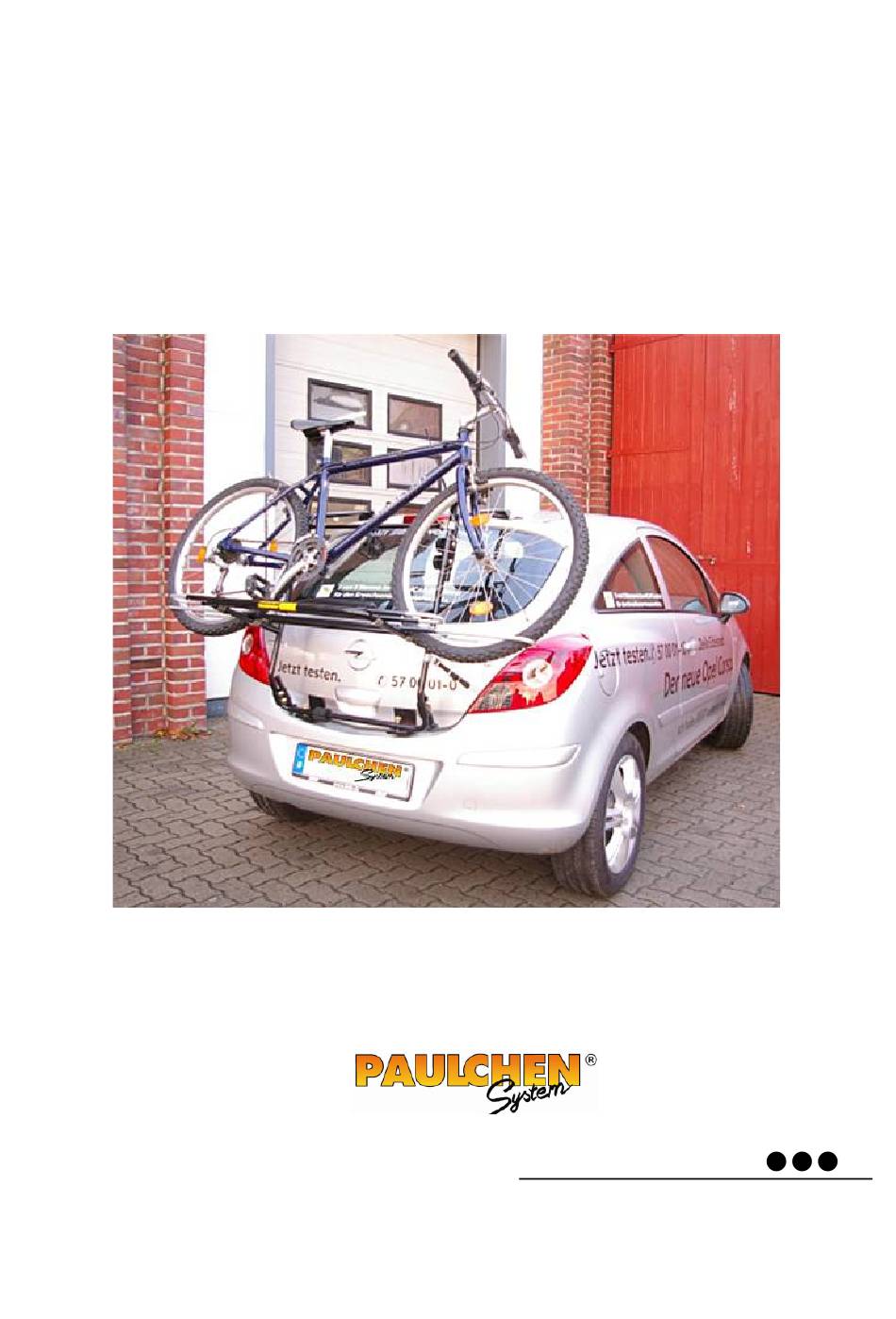

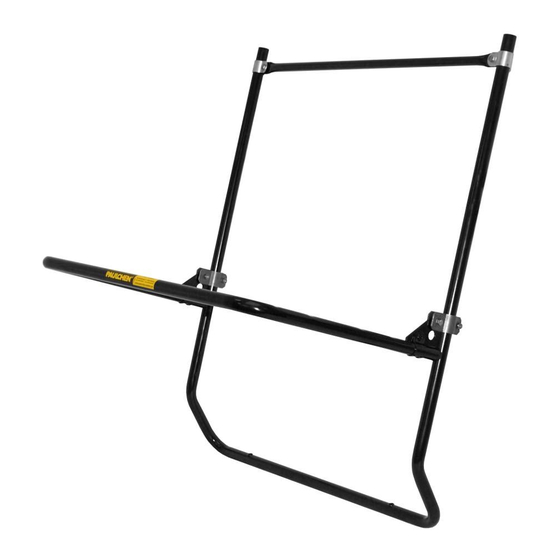

- Seite 1 Montageanleitung Opel Corsa D, 3- und 5-türig, Bj.: 7/06- Art.Nr. 812505 (3-Türer) + 812515 (5-Türer) Bitte folgen Bitte folgen Bitte folgen Bitte folgen ® I-13 K1-TLR-QLR-M...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel.
- Seite 3 ® 1/2 Montage der Befestigungselemente. 1. Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4)). Bei einigen Montageelementen wurden bereits werkseitig transparente Lackschutzfolien eingeklebt, die keinesfalls entfernt werden dürfen. Beispiel siehe unten. Unsere Montagewinkel sind fahrzeugspezifisch. Lackschutzfolie Die im Montagesatz enthaltenen Winkel können daher in der Form von den abgebildeten Winkeln abweichen.
- Seite 4 ® 3.2./ 3.3./ 3.4. Montage der Tragarme. 3.2. 3.3. 3.4. 6L-Links 3.2. Der Fixierstift (F) ist werkseitig in die richtige 3.3. Danach umschließen Sie die verbundenen 3.4. Die Trägerlänge ist jetzt fahrzeugspezifisch Position eingepreßt. Die Lochposition sollte unter Rohre mit den Klemmbacken (8) gem. Abb, genau angepasst.
- Seite 5 ® 4/5 Montage des Trägers. Abb. 4.2. Abb. 4.1. Beispiel! 5. Verbinden Sie die unteren Montageelemente (3) mit 4. Befestigen Sie die Gummiformteile (24) an Trägergestell (1). Hierzu ziehen Lackschutzfolie den unteren Montageelementen. Bei einigen Trägergestell herunter und zu sich heran, bis sich die Montageelementen wurden bereits werkseitig Bohrung im Trägerrohr genau in der Flucht der Lackschutzfolien eingeklebt, die keinesfalls...
- Seite 6 ® 7 Montage des Lastenrahmens. 7. Befestigen Sie den Lastenrahmen (2) mit Hilfe der dafür vorgesehenen Schellen (15) am Trägergestell (1). Der Lastenrahmen ist in der Höhe verstellbar. Beachten Sie jedoch, daß die Ladung (z. B. Fahrräder) weder das Kennzeichen noch die Heckbeleuchtung verdecken darf.
- Seite 7 ® 9 Demontage des Heckträgers. 9.1. Lösen Sie die Spannung der Querlasthaltebänder und hängen Sie sie anschließend bei leicht geöffneter Heckklappe aus. 9.2. Ziehen Sie die Sicherungssplinte und schrauben Sie Rändelmuttern Spannschrauben (Tip: Verkantete Spannschrauben lassen sich leicht lösen, wenn man die Montageelemente und das Trägerrohr etwas gegeneinander drückt).
- Seite 8 ® Allgemeine Informationen : Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepaßt worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
- Seite 9 Rahmenhalter ersetzt Teile Nr. 21,23. ® Der Rahmenhalter ist in der Höhe verstellbar. Schraube Nach dem Sie den Rahmenhalter positioniert haben, ziehen Sie die Schraube an.
