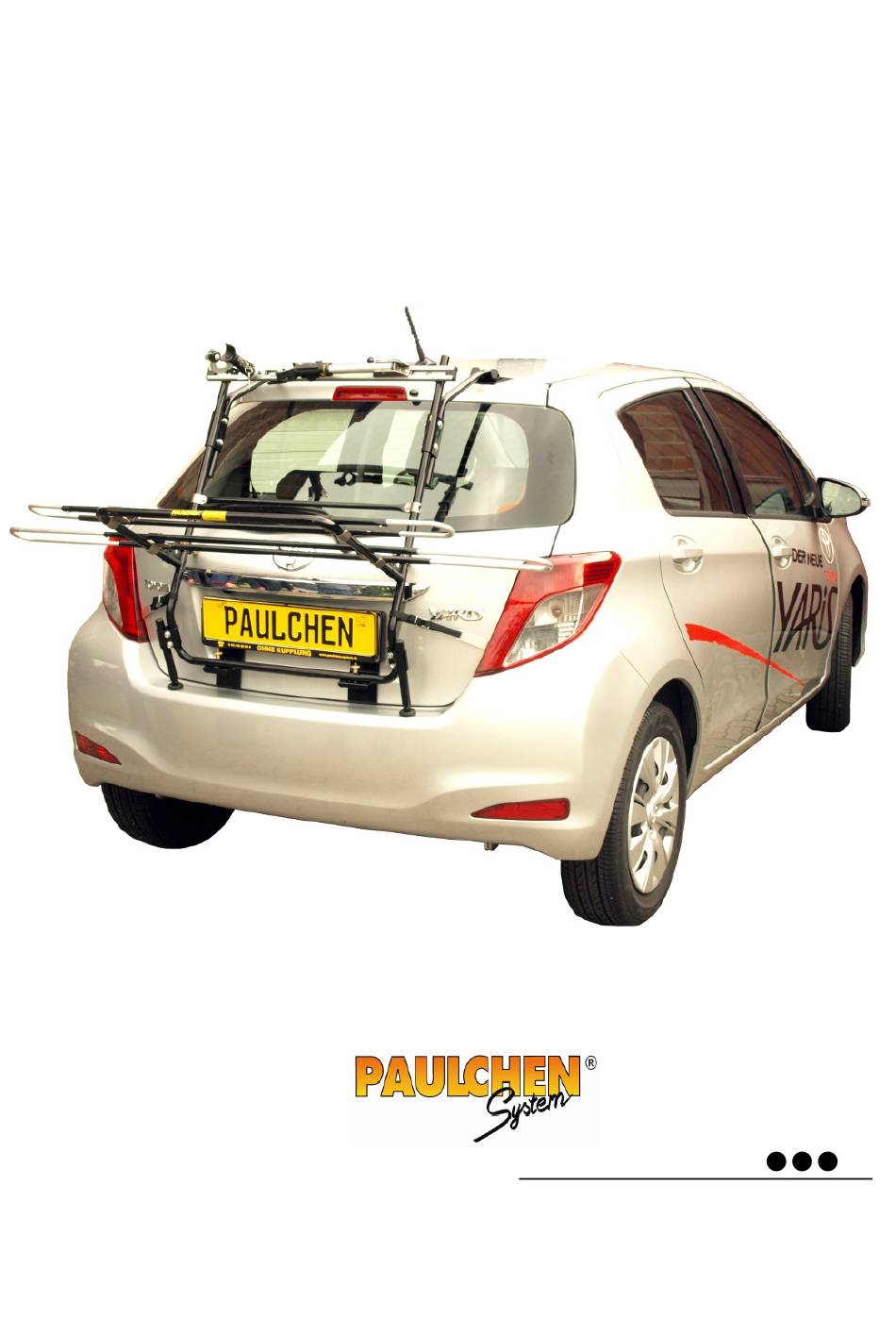

- Seite 1 Montageanleitung Heckträger Toyota Yaris (P13) Montage-Kit Art.Nr. 872352 Montage-Kit Art.Nr. 872353 + Toyota Yaris (P13) m. Spoiler Bj.: 12/10- zzgl. Rahmen Art. Nr. 515 Zuladung max. 40 kg Bitte folgen Bitte folgen Bitte folgen Bitte folgen ® D-34 K1-WLR-TLR-QLR-M...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel.
-
Seite 3: Stecken Sie Die Tragarme
® 1/2 Montage der Befestigungselemente. 1. Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4L-Links und 4R-Rechts)). Bei einigen Montageelementen wurden bereits werkseitig transparente Lackschutzfolien eingeklebt, die keinesfalls entfernt werden dürfen. Beispiel siehe unten. Unsere Montagewinkel sind fahrzeugspezifisch. Die im Montagesatz enthaltenen Winkel können daher in der Form von den abgebildeten Winkeln abweichen. -
Seite 4: Der Fixierstift (F) Ist Werkseitig In Die Richtige
® 3.2./ 3.3./ 3.4. Montage der Tragarme. 3.2. 3.3. 3.4. 6 L - (Links) 3.2. Der Fixierstift (F) ist werkseitig in die richtige 3.3. Danach umschließen Sie die verbundenen 3.4. Die Trägerlänge ist jetzt fahrzeugspezifisch Position eingepreßt. Die Lochposition sollte unter Rohre mit den Klemmbacken (8) gem. - Seite 5 ® 4/5 Montage des Trägers. Abb. 4.2. Beispiel! Lackschutzfolie 4. Befestigen Sie die Gummiformteile (24) an den unteren 5. Verbinden Sie die unteren Montageelemente (3) mit dem Montageelementen. Bei einigen Montageelementen wurden Trägergestell (1). Hierzu ziehen Sie das Trägergestell herunter bereits werkseitig Lackschutzfolien...
- Seite 6 ® 7 Montage des Lastenrahmens. 7. Befestigen Sie den Lastenrahmen (2) mit Hilfe der dafür vorgesehenen Schellen (15) am Trägergestell (1). Der Lastenrahmen ist in der Höhe verstellbar. Beachten Sie jedoch, daß die Ladung (z. B. Fahrräder) weder das Kennzeichen noch die Heckbeleuchtung verdecken darf.
- Seite 7 ® 9 Demontage des Heckträgers. 9.1. Lösen Sie die Spannung der Querlasthaltebänder und hängen Sie sie anschließend bei leicht geöffneter Heckklappe aus. 9.2. Ziehen Sie die Sicherungssplinte und schrauben Sie Rändelmuttern Spannschrauben (Tip: Verkantete Spannschrauben lassen sich leicht lösen, wenn man die Montageelemente und das Trägerrohr etwas gegeneinander drückt).
- Seite 8 ® Allgemeine Informationen : Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepaßt worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
- Seite 9 Rahmenhalter ersetzt Teile Nr. 21,23. ® Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Verwenden Sie im hinteren Bereich den nicht lösbaren Kabelbinder. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken ( siehe Abb.) Zum Lösen drücken Dieser Halter ersetzt die in einigen Montageanleitungen abgebildeten älteren Versionen, bzw.
