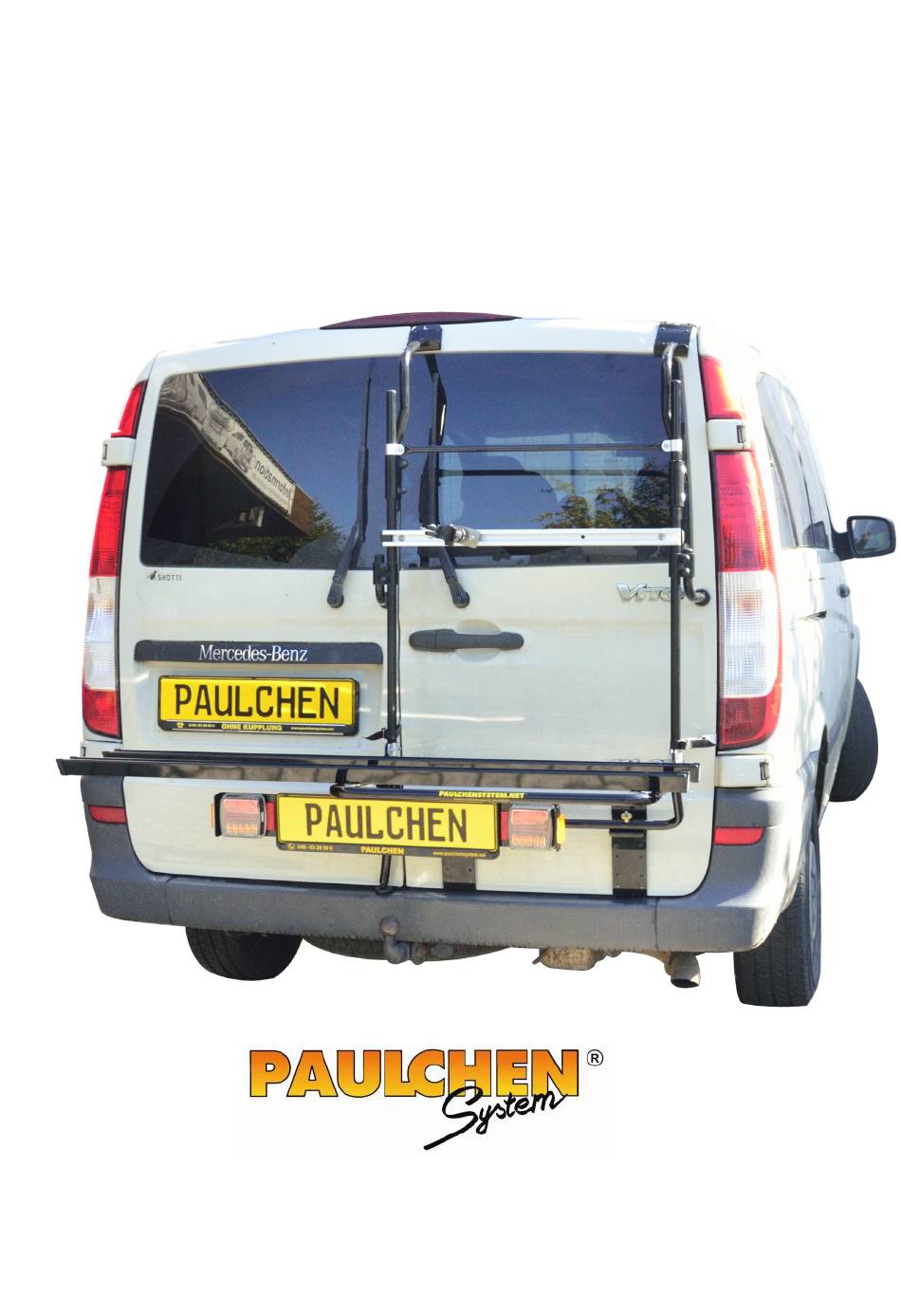

- Seite 1 Montageanleitung Mercedes Vito W639 mit Flügeltüren Art.Nr. 813722 + Art.Nr. Baujahr: 07/03 - 07/14 Zuladung: max. 2 Fahrräder / 50 kg M-158...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muss die Hecktür gründlich gereinigt werden. Teile Nr. Bezeichnung Menge Teile Nr. Bezeichnung Menge Obere Montageelemente () Haltestrebe Tragarme (l/r) Rändelmuttern M8 Schloßschrauben M 8x40...
- Seite 3 Benötigtes Werkzeug 1x Ringschlüssel SW 13...
- Seite 4 Montage der Tragarme. Legen Sie den Träger auf eine ebene Fläche und montieren Sie Tragarme mit den Fixierstiften gemäß der in der Abbildung gezeigten Position (untere der 3 Bohrungen) am Grundträger. Links: Rechts:...
- Seite 6 Ziehen Sie die Muttern vorerst nur handfest an.
- Seite 7 Montage des Belastungsverstärkers.
- Seite 10 Montage der Querstrebe.
- Seite 13 Montage des Lastenrahmens...
- Seite 15 Montage der Befestigungselemente. Reinigen Sie Stoßstange und Hecktür! Die Montagelemente sind bereits werksseitig mit einem Lackschutz aus Gummiformteilen und einer Lackschutzfolie versehen, die keinesfalls entfernt werden sollen! 545 mm Obere Montageelemente Achten Sie darauf, dass die Montageelemente die ganz Türkante umgreifen!
- Seite 16 Montage des Trägers am Fahrzeug Hängen Sie die unteren Montageelemente an der Hecktür ein und verbinden Sie sie mit Hilfe der Spannschrauben mit dem Grundträger.
- Seite 18 Ziehen Sie jetzt die Schrauben an den Klemmbacken der Tragarme komplett fest. Ziehen Sie die Schrauben mit 11 Nm an..
- Seite 20 Endmontage...
- Seite 24 Montage der Stützfüsse Kleben Sie im Auflagebereich der Stützfüsse unbedingt die mitgelieferte transparente Lackschutzfolie auf!
- Seite 25 Montage der Querlastgurte...
- Seite 27 Einstellen des Lastenrahmens...
- Seite 28 Funktion des Lastenrahmenhalters...
