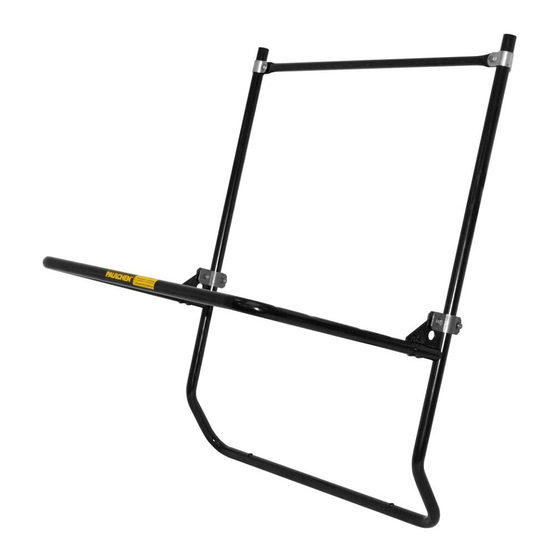

Paulchen System K1-TLR-QBR-M Montageanleitung
Vorschau ausblenden
Andere Handbücher für K1-TLR-QBR-M:
- Montageanleitung (9 Seiten) ,
- Montageanleitung (9 Seiten)
Verwandte Anleitungen für Paulchen System K1-TLR-QBR-M
Inhaltszusammenfassung für Paulchen System K1-TLR-QBR-M
- Seite 1 Montageanleitung Art.Nr. 813522 Mercedes GLK (X204) Bj.: 6/08- Zuladung: 3 Fahrräder / max. 50 kg Bitte folgen Bitte folgen Bitte folgen Bitte folgen ® D-35 K1-TLR-QBR-M...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel.
- Seite 3 ® 1/2 Montage der Befestigungselemente. 1. Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4). Bei einigen Montageelementen wurden bereits werkseitig transparente Lackschutzfolien eingeklebt, die keinesfalls entfernt werden dürfen. Beispiel siehe unten. Lackschutzfolie Unsere Montagewinkel sind fahrzeugspezifisch. Die im Montagesatz enthaltenen Winkel können daher in der Form von den abgebildeten Winkeln abweichen.
-
Seite 4: Der Fixierstift (F) Ist Werkseitig In Die Richtige
® 3.2./ 3.3./ 3.4. Montage der Tragarme. 3.2. 3.3. 3.4. 6L-links 3.2. Der Fixierstift (F) ist werkseitig in die richtige 3.3. Danach umschließen Sie die verbundenen 3.4. Die Trägerlänge ist jetzt fahrzeugspezifisch Position eingepreßt. Die Lochposition sollte unter Rohre mit den Klemmbacken (8) gem. Abb, genau angepasst. -
Seite 5: Richten Sie Die Unteren
® 4/5 Montage des Trägers. Abb. 4.1. 5. Verbinden Sie die unteren Montageelemente (3) mit dem 4. Befestigen Sie die Gummiformteile (24) an den Trägergestell (1). Hierzu ziehen Sie das Trägergestell herunter unteren Montageelementen. einigen und zu sich heran, bis sich die Bohrung im Trägerrohr genau in Montageelementen wurden bereits... - Seite 6 ® 7 Montage der Querlasthaltebänder. 7. Die Querlasthaltebänder ( 29) dienen der seitlichen Stabilisierung des Heckträgers. Hängen Sie die Querlasthaltebänder bei leicht geöffneter Heckklappe ein. Schließen Sie die Heckklappe und ziehen Sie beide Querlasthaltebänder leicht auf Spannung an. Abschließend ziehen Sie die Querlasthaltebänder gleichmäßig fest. FALSCH RICHTIG FALSCH...
- Seite 7 ® 9 Demontage des Heckträgers. 9.1. Lösen Sie die Spannung der Querlasthaltebänder und hängen Sie sie anschließend bei leicht geöffneter Heckklappe aus. 9.2. Ziehen Sie die Sicherungssplinte und schrauben Sie Rändelmuttern Spannschrauben (Tip: Verkantete Spannschrauben lassen sich leicht lösen, wenn man die Montageelemente und das Trägerrohr etwas gegeneinander drückt).
- Seite 8 Allgemeine Informationen : ® Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepaßt worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
- Seite 9 Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Verwenden Sie im hinteren Bereich den nicht lösbaren Kabelbinder. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken ( siehe Abb.) Zum Lösen drücken Möchten Sie mehr Komfort? Sie können Ihren vorhandenen Mittellader (Träger) jederzeit zu einem Tieflader erweitern.
