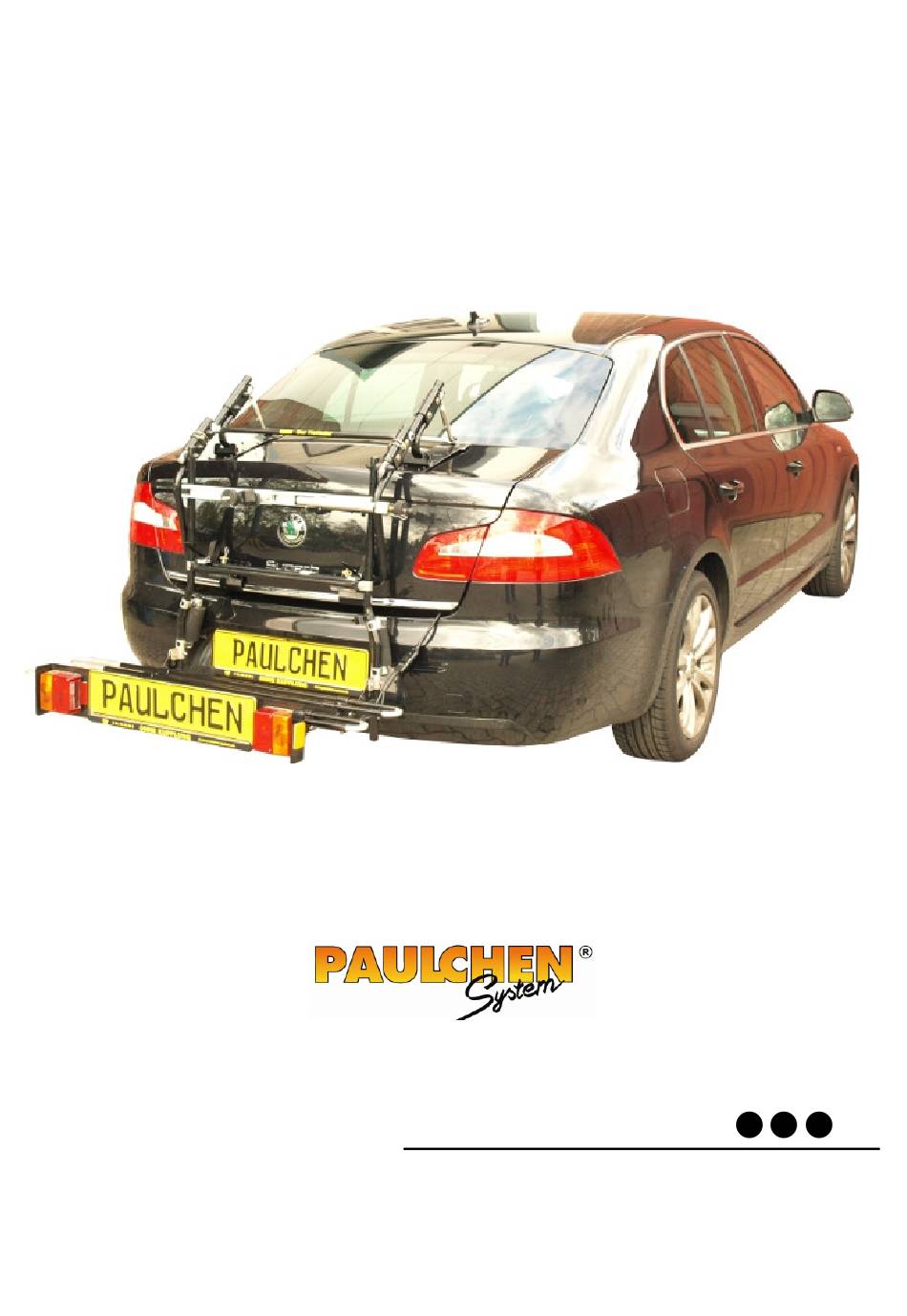

- Seite 1 Montageanleitung Heckträger für Skoda Superb Stufenheck (3T4) Art.Nr. 433650 Bj.: 3/08- max. Zuladung: 40 kg / 2 Fahrräder, Fahrradtransport nur mit Tieflader Abbildung mit First Class Fahrradzubehör und Tieflader Bitte folgen Bitte folgen Bitte folgen Bitte folgen ® A-39 482135...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollie- ren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: 1. Zwei 10er Ring- oder Maulschlüssel. 2.
-
Seite 3: Stecken Sie Die Tragarme (10) Mit Den Fixierstiften (F) In Die Angekreuzten
1-5 Die Schritte 1-5 entnehmen Sie bitte ® den Hinweisen auf der Montageschablone. ® ® ® ® 6/7/8 Montage der Befestigungselemente. 6A. Befestigen Sie die Gummiformteile (30) an den oberen 7. Hängen Sie die oberen Montageelemente ( 14 / 15) Montageelementen (14 /15) gem. -
Seite 4: Der Fixierstift (F) Ist Werkseitig In Die Richtige
® ® ® ® 9.2./ 9.3./ 9.4. Montage der Tragarme. 9.2. 9.3. 9.4. 9.2. Der Fixierstift (F) ist werkseitig in die richtige 9.3. Danach umschließen Sie die verbundenen 9.4. Die Trägerlänge ist jetzt fahrzeugspezifisch Position eingepreßt. Die Lochposition sollte unter Rohre mit den Klemmbacken (9) gem. - Seite 5 ® ® ® ® 10/11 Montage des Trägers. 11. Verbinden Sie die unteren Montageelemente (26) mit 10. Die transparente Lackschutzfolien sind werkseitig an den dem Trägergestell (1). Hierzu ziehen Sie das Trägergestell unteren Montageelementen angebracht und dürfen keinesfalls herunter und zu sich heran, bis sich die Bohrung im Träger- entfernt werden, rohr genau in der Flucht der Vierkantstanzung der unteren Montageelemente befindet (zum Zusammenschrauben...
- Seite 6 ® ® ® ® 13 Montage des Tiefladers Abb.1 Klemmbacken Aufnahmehülse 1. Befestigen Sie die Aufnahmehülsen mit Hilfe der Klemmbacken am Trägerrahmen vorerst nur so fest, dass noch eine Beweglich- keit gewährleistet bleibt. Siehe Abb.1. Positio- nieren Sie danach die Bohrungen von Sicherungsbolzen Klemmbacken und Aufnahmehülse genau parallel.
- Seite 7 3. Stellen Sie die Position des Anhängers so ein, daß er möglichst im rechten Winkel (90° ) zum Boden sitzt. Der Puffer muß immer an der äußersten Kante des Stoßfängers andrücken. (Der Andruckbereich muß vorher sorgfältig mit Schutzfolie beklebt werden.) Die grobe Einstellung erreichen Sie durch Ändern der Position der Klemmbacken.
- Seite 8 5. Die Mittelstrebe wird in der Höhe so eingestellt, dass sie genau parallel vor dem unteren Querrohr des Grundrahmens sitzt. Dann werden die Muttern an den Schellen fest angezogen. Sind alle Einstellungen korrekt vorgenommen, verbinden Sie die Mittelstrebe mit dem unteren Querrohr des Grundrahmens mit Hilfe der beigefügten Gurte Siehe Abb.
- Seite 9 Rundschelle 7. Die Rundschellen müssen etwas auseinan- der gebogen werden und können dann über das Rohr des Lastenrahmens geschoben Abb.7. werden. Nachdem Schellen und Lichtleistentafel mittig ausgerichtet wurden, können die Schrauben angezogen werden. Siehe Abb. 7. Wir empfehlen den Anschluss der Zusatzbeleuchtung von einem Fachmann vornehmen zu lassen. Kontrollieren Sie außerdem vor jeder Fahrt die Funktion der Lampen! Wichtig ! Befestigung der C-Profilschienen aus...
- Seite 10 Vor Öffnen der Heckklappe unbedingt die Steckverbindung der Zusatzbeleuchtung trennen. Siehe Abb. Wichtiger Hinweis! Die Zusatzbeleuchtungsleiste muß bei an – und abgeklappten Lastenrahmen immer senkrecht stehen. Siehe Abb. Kleben Sie im Bereich der Kabeldurch- führung die mitgelieferte 3M-Schutzfolie auf den Stoßfänger, um die Gefahr von Scheuerspuren zu vermeiden.
- Seite 11 Beim Transport von Fahrrädern empfehlen wir die zusätzliche Befestigung des ersten Fahrrades mit dem mitgelieferten Spangurt im gezeigten Bereich. Siehe Abb.
- Seite 12 Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Verwenden Sie im hinteren Bereich den nicht lösbaren Kabelbinder. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken ( siehe Abb.) Zum Lösen drücken...
-
Seite 13: Allgemeine Informationen
Hinweis für unsere Vertriebspartner: Bitte übergeben Sie Ihrem Kunden diese Montageanleitung nach erfolgtem PAULCHEN – Anbau. Allgemeine Informationen : Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepaßt worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
