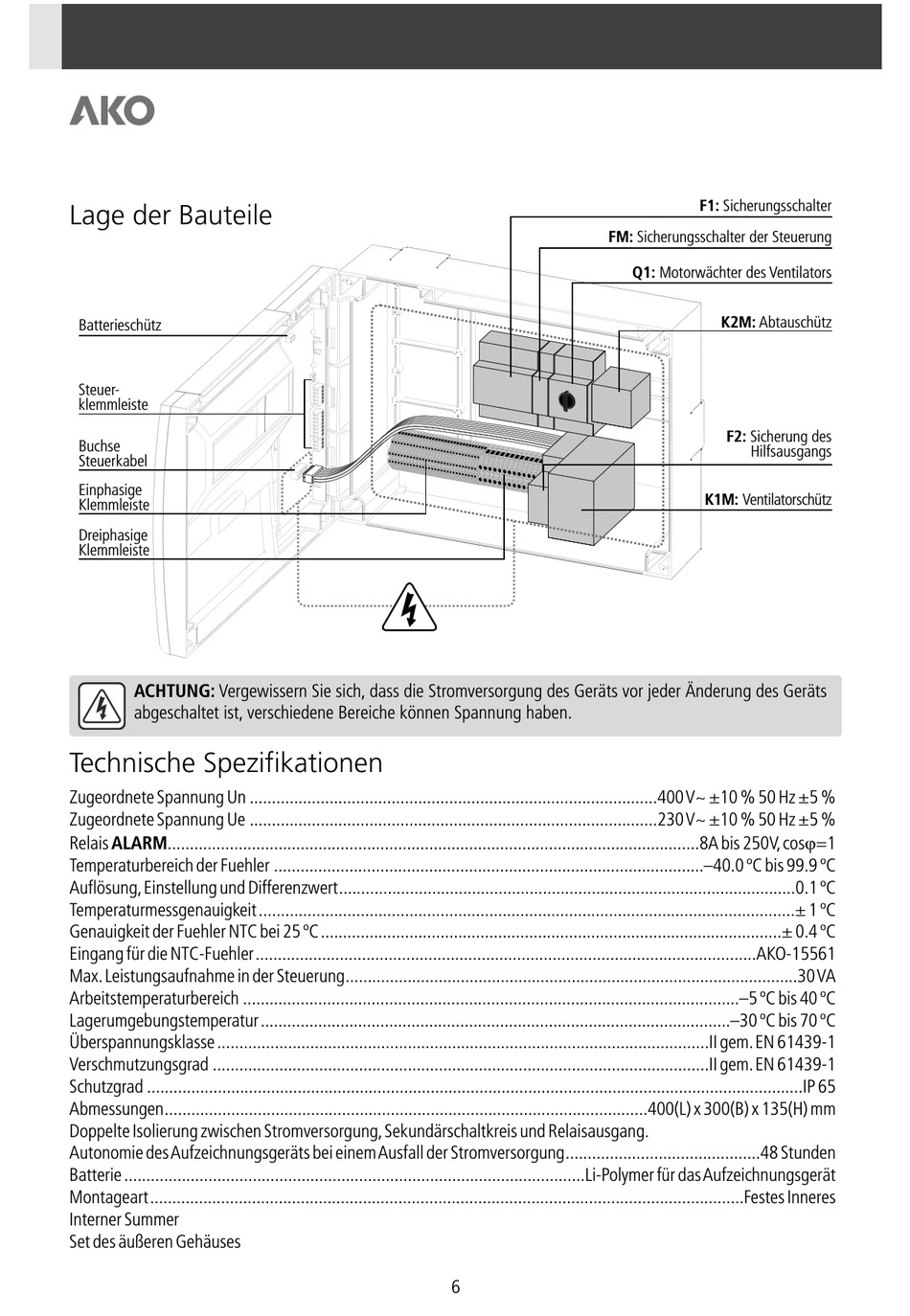

Lage der Bauteile

Batterieschütz
Steuer-
klemmleiste
Buchse
Steuerkabel
Einphasige
Klemmleiste
Dreiphasige
Klemmleiste
ACHTUNG: Vergewissern Sie sich, dass die Stromversorgung des Geräts vor jeder Änderung des Geräts
abgeschaltet ist, verschiedene Bereiche können Spannung haben.

Technische Spezifikationen

Zugeordnete Spannung Un ............................................................................................400 V~ ±10 % 50 Hz ±5 %
Zugeordnete Spannung Ue ............................................................................................230 V~ ±10 % 50 Hz ±5 %
Relais ALARM........................................................................................................................8A bis 250V, cosj=1
Temperaturbereich der Fuehler .................................................................................................–40.0 ºC bis 99.9 ºC
Auflösung, Einstellung und Differenzwert.......................................................................................................0.1 ºC
Temperaturmessgenauigkeit .........................................................................................................................± 1 ºC
Genauigkeit der Fuehler NTC bei 25 ºC........................................................................................................± 0.4 ºC
Eingang für die NTC-Fuehler.................................................................................................................AKO-15561
Max. Leistungsaufnahme in der Steuerung......................................................................................................30 VA
Arbeitstemperaturbereich ................................................................................................................–5 ºC bis 40 ºC
Lagerumgebungstemperatur ..........................................................................................................–30 ºC bis 70 ºC
Überspannungsklasse ...............................................................................................................II gem. EN 61439-1
Verschmutzungsgrad ................................................................................................................II gem. EN 61439-1
Schutzgrad ....................................................................................................................................................IP 65
Abmessungen.............................................................................................................400(L) x 300(B) x 135(H) mm
Doppelte Isolierung zwischen Stromversorgung, Sekundärschaltkreis und Relaisausgang.
Autonomie des Aufzeichnungsgeräts bei einem Ausfall der Stromversorgung............................................48 Stunden
Batterie ........................................................................................................Li-Polymer für das Aufzeichnungsgerät
Montageart......................................................................................................................................Festes Inneres
Interner Summer
Set des äußeren Gehäuses
FM: Sicherungsschalter der Steuerung
6
F1: Sicherungsschalter
Q1: Motorwächter des Ventilators
K2M: Abtauschütz
F2: Sicherung des
Hilfsausgangs
K1M: Ventilatorschütz
