AKO -14532 Installationsanleitung

www.ako.com
1453H254 Ed.01
D

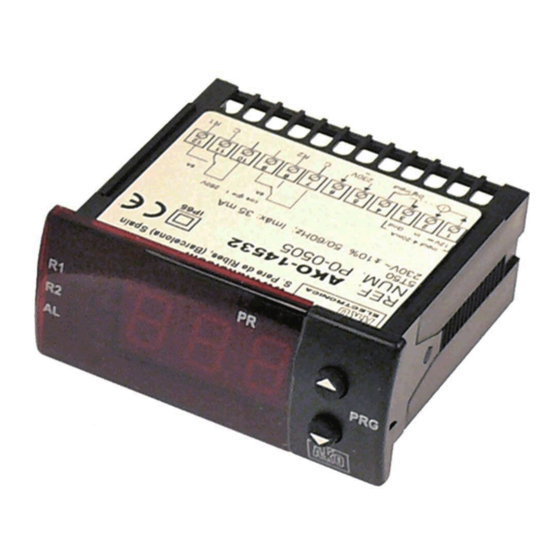

Regler ON/OFF, Eingang 4-20 mA, 2 Relais und akustischer Alarm, für Feuchtigkeit, Druck, Niveau, usw.
Geräte zur Anzeige, Steuerung und Regulierung von Prozessen, mit Eingang für Sonden und
Wandler Typ 4-20 mA. Die beiden Ausgänge mit Schaltrelais können für 2 unabhängige
Stufen, 2 verknüpfte Stufen, neutraler Bereich oder 1 Stufe + Alarm konfiguriert werden.
Inhalt
1 - Versionen und Referenzen
2 - Technische Daten
3 - Installation
4 - Funktionen an der Frontplatte
5 - Einstellung und Konfiguration
1- VERSIONEN UND REFERENZEN
MODELL RELAIS
AKO-14532 8 A, 250 V, cos
AKO-14534 8 A, 250 V, cos
2- TECHNISCHE DATEN
Konfigurationsbereich:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . von -999 bis 999
Auflösung, Einstellung und Differentialwert: (0,1 von -99,9 a 99,9) (1 von -999 bis 999)
Genauigkeit: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 1 %
Max. Leistungsaufnahme: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 VA
Arbeitstemperaturbereich:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 ºC bis 50 ºC
Lagerumgebungstemperatur:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -30 ºC bis 70 ºC
Klassifizierung Kontrolleinheit: Unabhängige Montage, Automatische Funktion in Aktiv Typ
1.B, für den Einsatz in nicht verschmutzter Umgebung, logische Unterstützung (Software)
Klasse A und Dauerbetrieb.
Doppelte Isolierung zwischen Stromversorgung, zweitem Stromkreis und Relaisausgang
Zugewiesene Inpulsspannung: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800 V
Testtemperatur Druckkugel:
Zugängliche Teile: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 ºC
Teile, die aktive Elemente bewegen: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 ºC
Bei den EMV-Tests erklärte Spannung und Stromstärke: . . . . . . . . . . . . . . 207 V, 16 mA
Strom des Funkentstörung Tests: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 270 mA
3- INSTALLATION
Die Steuerung muss an einem Platz installiert werden, der gegen Schwingungen, Wassereintritt
und korrosive Gase geschützt ist und dessen Umgebungstemperatur die in den Technischen
Daten spezifizierten Grenzwerte nicht übersteigt.
Damit die Steuerungen einen IP65-Schutzgrad haben, muss die Dichtung zwischen Gerät und
dem Rand der Einbauöffnung ordnungsgemäß angebracht werden.
3.1 Befestigung von Geräten zum Tafeleinbau:
max. 18 mm
BOHRUNG ZUR
INSTALLATION
70,5
3.2 Kabelanschlüsse:
Siehe Diagramm auf dem Leistungsschild des Gerätes.
Die Sonde bzw. der Wandler mit Ausgang 4-20 mA und deren Kabel dürfen NIEMALS zusammen
mit Leistungs-, Steuerungs- oder Stromversorgungskabeln in einer Leitung installiert werden.
Der Stromkreis muss mit einem Unterbrechungsschalter von mindestens 2 A, 230 V, aus-
gestattet sein, der nahe am Gerät angebracht werden muss. Das Speisekabel muss vom Typ
H05VV-F 2x0,75 mm 2 oder H05V-K 1x0,75 mm
Die Kabel zum Anschluss der Relaiskontakte müssen einen Querschnitt zwischen 1 mm
und 2,5 mm 2 haben.
4- FUNKTIONEN AN DER FRONTPLATTE
LED R1 LED PR Taste AUF
PR
R1
R2
AL
Taste AB
LED AL LED R2
Bei einmaliger Betätigung desaktiviert die Alarme, diese werden aber weiterhin angezeigt
(optional mit Parameter AtA). Nach 5 Sekunden Gedrückthalten wird die SP2 des EINS-
TELLWERTS (Set Point) des Relais R2 angezeigt. Im Programmiermodus wird der angezeig-
te Wert gesenkt.
LED R1: Anzeige Relais 1 aktiviert
LED R2: Anzeige Relais 2 aktiviert
6 - Menüs, Parameter und Meldungen
7 - Parameterübertragung
8 - Betrieb und Steuerung der Relais
9 - Wartung
10 - Warnhinweise
STROMVERSORGUNG, 50/60 Hz
ϕ
=1, SPDT 230 V~ ±10%
ϕ
=1, SPDT 120 V~ +8% -12%
Zur Befestigung der Geräte die
3
2
1 Verankerungen 1 wie auf der
Abbildung gezeigt über die
Schienen 2 setzen. Verankerung
in Pfeilrichtung bewegen. Durch
Drücken des Kragens 3 wird die
Verankerung entgegen
Pfeilrichtung bewegt.
61,5
2 sein.
Taste AUF
Bei einmaliger Betätigung desaktiviert die
Alarme, diese werden aber weiterhin ange-
zeigt (optional mit Parameter AtA). Nach 5
Sekunden Gedrückthalten wird die SP1 des
PRG
EINSTELLWERTS (Set Point) des Relais R1
angezeigt. Im Programmiermodus wird der
angezeigte Wert erhöht.
Taste AB
LED AL: Alarmanzeige aktiviert
LED PR: Blinklicht, Programmierphase
5- EINSTELLUNG UND KONFIGURATION
Die Konfiguration darf ausschließlich von Personen durchgeführt werden, die mit Betrieb
und Funktionen des Geräts vertraut sind, in das die Steuerung eingebaut wird.
5.1 Konfiguration EINSTELLWERT
Werkseitig ist der EINSTELLWERT (Set Point) auf 0 eingestellt.
- 5 Sekunden lang die Taste
für Relais R2 drücken. Es wird der AKTUELLE EINSTELLWERT (Set Point) angezeigt und
die LED "PR" blinkt auf.
- Für EINSTELLWERT WÄHLEN (Set Point) auf die gewünschten Werte die Taste
drücken
- Für NEUEN WERT
BESTÄTIGEN die
Tasten +
gleichzeitig drücken.
Daraufhin wechselt
das Display wieder
auf die WERTANZEIGE
und die LED "PR"
blinkt nicht mehr auf.
5.2 Konfiguration Parameter
Stufe 1 Menüs
- Gleichzeitig die Tasten
zu blinken und die STUFE 1 (MENÜS) des Programmiermodus ist aktiv. Auf dem Display
erscheint der erste Menü "Po1".
- Mit der Taste gelangt man zum nächsten Menü und mit der Taste
zum vorhergehenden.
- Vom letzten Menü EP aus geht durch Drücken gleichzeitig auf die Tasten
Kontrollgerät zur TEMPERATUR- ANZEIGE zurück und die LED "PR" hört auf zu blinken.
- Vom letzten Menü EP aus geht durch Drücken gleichzeitig auf die Tasten
Kontrollgerät zur WERTANZEIGE zurück und die LED "PR" hört auf zu blinken.
Erscheint die Meldung PA muss das unter Parameter PAS von Menü CFo zum Zugang zur
Programmierung der MENÜS STUFE 1 eingestellte PASSWORT eingegeben werden.
- Gleichzeitig die Tasten
PASSWORTS.
- Mit den Tasten oder
- Mit gleichzeitig die Tasten
der erste Menü "Po1".
Stufe 2 Parameter
- Im gewünschten Menü der STUFE 1 MENÜS gleichzeitig die Tasten
Programmierung STUFE 2 PARAMETER ist aktiv. Am Display erscheint der erste Parameter
des ausgewählten Menüs.
- Mit der Taste gelangt man zum nächsten Parameter und mit der Taste
zurück zum vorhergehenden.
- Vom letzten Parameter EP aus geht durch Drücken gleichzeitig auf die Tasten
Kontrollgerät zur STUFE 1 MENÜS zurück.
Stufe 3 Werte
- Zur ANZEIGE DES AKTUELLEN WERTS eines Parameters diesen ansteuern und gleichzeitig
die Tasten + betätigen. Mit den Tasten
- Mit gleichzeitig die Tasten
springt die Programmierung zurück auf die STUFE 2 PARAMETER.
der
PASSWORT
WERTANZEIGE WENN PROGRAMMIERT
10 Sek.
GLEICHZEITIG
WENN PAS=0
2
GLEICHZEITIG
PASSWORT PASSWORT
VERLANGEN EINGEBEN
HINWEIS: Wenn in den o.g. Phasen für 25 Sekunden keine Taste betätigt wird, geht die
Steuerung automatisch in den Modus WERTANZEIGE zurück, ohne dass der Wert des
Parameters geändert wird.
für EINSTELLWERT ANZEIGEN des Relais R1 oder die Taste
5 Sek. 5 Sek.
WERTANZEIGE AKTUELLER
EINSTELLWERT
+ für 10 Sekunden drücken. Die LED-Anzeige "PR" beginnt
+ betätigen. Auf dem Display erscheint 0 zur EINGABE DES
NUMMER WÄHLEN und das programmierte PASSWORT- ANZEIGE.
+ betätigen das PASSWORT BESTÄTIGEN. Es erscheint
oder den WERT WÄHLEN.
+ betätigen den NEUEN WERT BESTÄTIGEN. Damit
STUFE 1 STUFE 2
MENÜS PARAMETER
GLEICHZEITIG GLEICHZEITIG
GLEICHZEITIG
PASSWORT-
ANZEIGE
PROGRAMMIERUNG VERLASSEN
