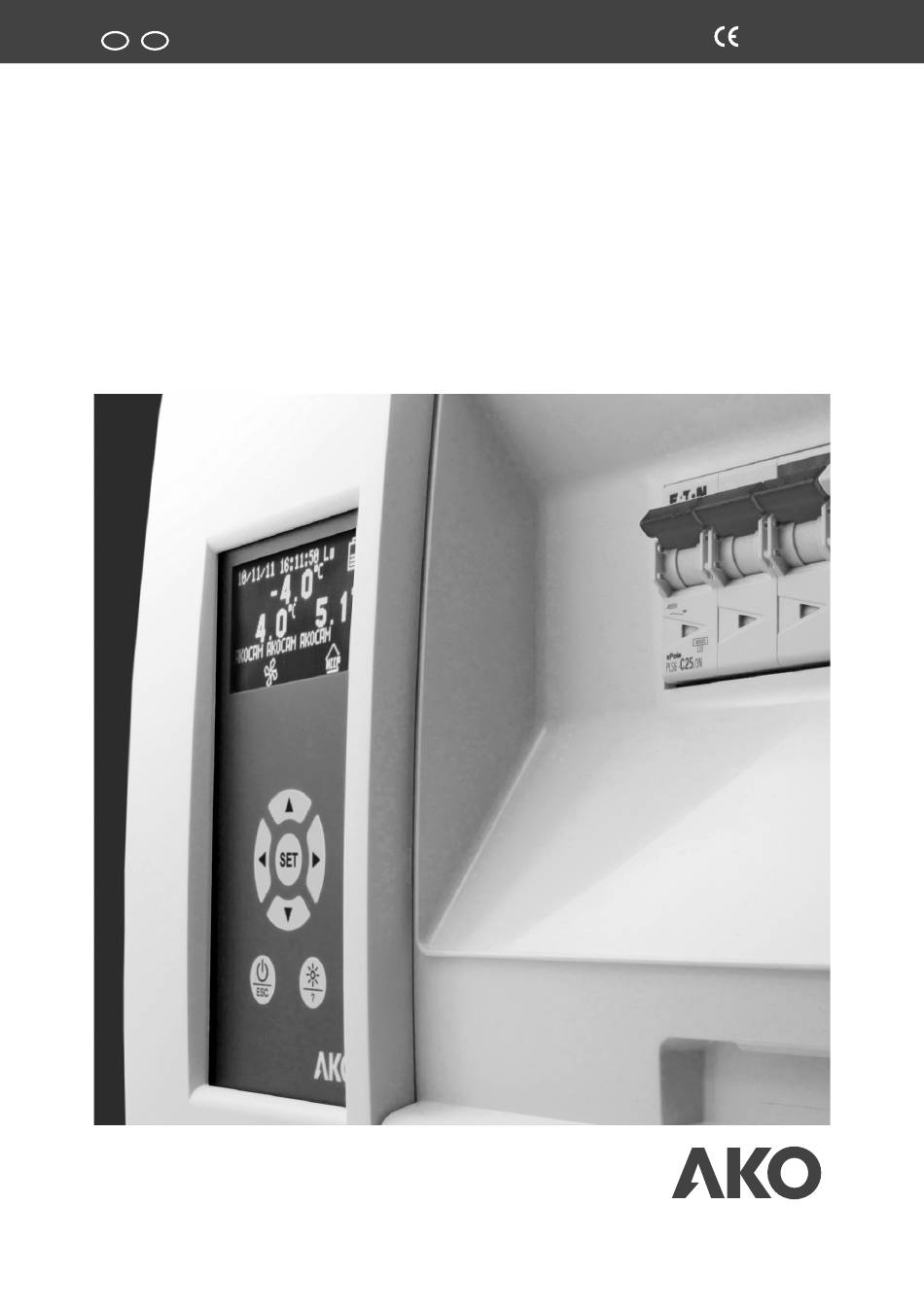

- Seite 1 1565H054 Ed.01 AKO-1565x AKO-1568x AKO-1565x-1 AKO-1565x-3 Elektronische Schaltanlage PROPlus 3PH Quadro eletrónico PROPlus 3PH Schnellstartanleitung / Guia rápido...
-
Seite 2: Wartung
Fuehler verwendet werden. Zwischen –40 ºC und +20 ºC wird die maximale Abweichung 0,25 ºC sein, wenn die Fuehler NTC bis zu 1000 m mit einem mindestens 0,5 mm dicken Kabel verlängert wird (Kabel für die Verlängerung von Fuehler Ref. AKO-15586). WICHTIG: Die Funktion jeder Fuehler hängt vom Parameter „Einstellung der Fuehler“... -
Seite 3: Empfehlungen
1565H054 Ed.01 Empfehlungen Schalten Sie die Spannung ab, bevor Sie irgendeine Änderung an dem Inneren der Schalttafel vornehmen. Alle Verkabelungen müssen den geltenden Normen entsprechen und durch genehmigtes Personal durchgeführt werden. Führen Sie nur die in den Schaltplänen vorgesehenen Anschlüsse durch. Wenn die Schalttafel nicht entsprechend den Anweisungen des Herstellers verwendet wird, können sich deren Sicherheisvoraussetzungen ändern. -
Seite 4: Beschreibung
1565H054 Ed.01 Beschreibung Datum Vollständig geladen Batteriestatus Uhrzeit Lädt auf Wochentag Temperatur Defekt oder nicht angeschlossen (blinkend) Status- anzeiger Bildschirm Browser Escape-Taste Hilfstaste Schutzdeckel Elektrische Schutz- einrichtungen Schneller Zugang zu den Funktionen Das 5 Sekunden lange Drücken aktiviert oder Das 5 Sekunden lange Drücken ermöglicht die deaktiviert die Abtauung. - Seite 5 1565H054 Ed.01 Statusanzeiger Permanent: Kompressorrelais aktiviert. Permanent: Ventilatorrelais aktiviert. Blinkend: Sollte aktiviert sein, ist es aber Blinkend: Sollte aktiviert sein, ist es aber aufgrund irgendeines Parameters nicht. aufgrund irgendeines Parameters nicht. Abtauung mittels Zeit abgeschlossen. Abtaurelais aktiviert. Modus „Kontinuierlicher Zyklus“ aktiviert. Lichtrelais aktiviert.
-
Seite 6: Lage Der Bauteile
Auflösung, Einstellung und Differenzwert ..........................0.1 ºC Temperaturmessgenauigkeit..............................± 1 ºC Genauigkeit der Fuehler NTC bei 25 ºC..........................± 0.4 ºC Eingang für die NTC-Fuehler............................AKO-14901 Max. Leistungsaufnahme in der Steuerung ..........................30 VA Arbeitstemperaturbereich ............................–5 ºC bis 40 ºC Lagerumgebungstemperatur...........................–30 ºC bis 70 ºC Überspannungsklasse............................II gem. -
Seite 7: Anschlussoptionen Für Druckwächter
Anschlussoptionen für Druckwächter Anschlussoptionen für Druckwächter Anschlussoptionen für Druckwächter Anschlussoptionen für Druckwächter Anschlussoptionen für Druckwächter Anschlussoptionen für Druckwächter (Nicht verfügbar bei AKO-15658/59) (Nicht verfügbar bei AKO-15658/59) (Nicht verfügbar bei AKO-15658/59) (Nicht verfügbar bei AKO-15658/59) (Nicht verfügbar bei AKO-15658/59) (Nicht verfügbar bei AKO-15658/59) Kombinierter Über-/Niederdruckwächter (gespeicherte Option) -
Seite 8: Anfängliche Grundeinstellung
1565H054 Ed.01 Programmierungsmenü Das Programmierungsmenü ermöglicht, die Parameter des Geräts an die Bedürfnisse der Anlage anzupassen. Um zum Programmierungsmenü zu gelangen, halten Sie die Taste SET 5 Sekunden lang gedrückt. Wenn der Zugangscode aktiviert ist, wird ein Code mit 2 Ziffern verlangt; wenn der eingegebene Code nicht richtig ist, geht das Gerät nicht in das Programmierungsmenü... -
Seite 9: Masseinheit
1565H054 Ed.01 Angezeigter Fuehler Legen Sie fest, welche Fuehler auf dem Bildschirm angezeigt wird (Fuehler 1, Fuehler 2 oder Fuehler 3). Anzeigemodus Legen Sie die Informationen fest, die auf dem Bildschirm während des normalen Betriebs angezeigt werden: Fuehler und Uhr: Zeigt die im Parameter anzuzeigende Fuehler festgelegte Fuehler, das Datum, die Ÿ... -
Seite 10: Steuerung Der Kühlung (Kompressor)
1565H054 Ed.01 Parameter ..5 sek. Steuerung der KÜHLUNG (Kompressor) Beschreibung Einheiten Min. Max. Sollwert (oder Set Point) (ºC/ºF) –40 Schaltdifferenz (ºC/ºF) 20.0 Kalibrierung der Fuehler 1 (ºC/ºF) –20.0 20.0 Obere Sollwertbegrenzung (kann nicht über diesen Wert eingestellt werden) (ºC/ºF) B.I. 99.9 (ºC/ºF) Untere Sollwertbegrenzung (kann nicht unter diesen Wert eingestellt werden) -
Seite 11: Steuerung Der Luefter
1565H054 Ed.01 Steuerung der LUEFTER Beschreibung Einheiten Min. Max. Luefterstopp (Die Fuehler 2 muss aktiviert sein) (ºC/ºF) -40.0 99.9 Schaltdifferenz (ºC/ºF) 20.0 Stopp bei Komp. stopp Nein Stopp bei Abtauung: Nein Verzoeger. nach Abtauung (min.) Stopp bei Tuer offen Nein (Dafür muss einer der Digitaleingänge als „Türkontakt“... - Seite 12 TEM und REG an S3: Steuersonde und Aufzeichnungssonde an S3 angeschlossen Verzoegerung Anlage Ein (min.) Betriebsart (Nicht auswählbar) Kalt Programmversion (Information) Programmrevision (Information) * Siehe Tabelle auf Seite 13 **Parameter bei AKO-15658/59 nicht verfügbar. Das Relais AUX ist „Gleich dem Kompressorzustand“ konfiguriert.
- Seite 13 Start Sollwertaenderung (Tag, Stunde, Minute) Modellabhängige Standardparameter AKO-15650/1/2/3 AKO-15680/1/2/3 AKO-15658 Parameter AKO-1565x-3 AKO-1565x-1 AKO-15659 AKO-15653-2 Deaktiviert Externer Alarm Externer Alarm Konfiguration Eingang 2 FL-Magnetventil FL-MV bei Thermostat FL-Magnetventil Konfiguration des HILFS-Relais HP-LP kombiniert HP-LP kombiniert Konfiguration Druckwächter* *Die Modelle AKO-15658/59 haben keine Druckwächter.
- Seite 26 1565H054 Ed.01...
- Seite 27 1565H054 Ed.01...
- Seite 28 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten.Aktualisierte Informationen finden Sie auf unserer Website.
