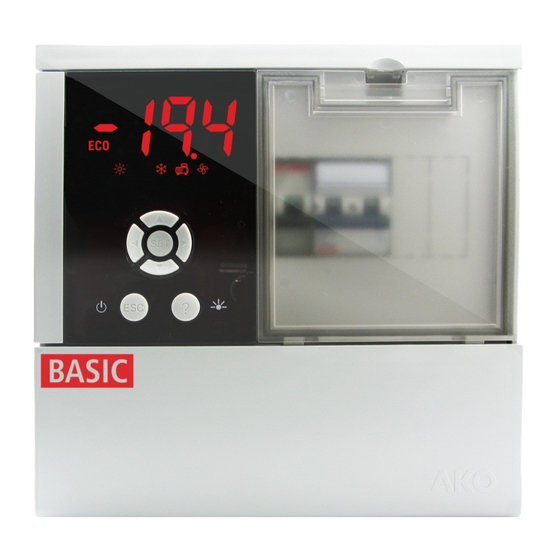

AKO 15645 Benutzerhandbuch
Verwandte Anleitungen für AKO 15645
Inhaltszusammenfassung für AKO 15645

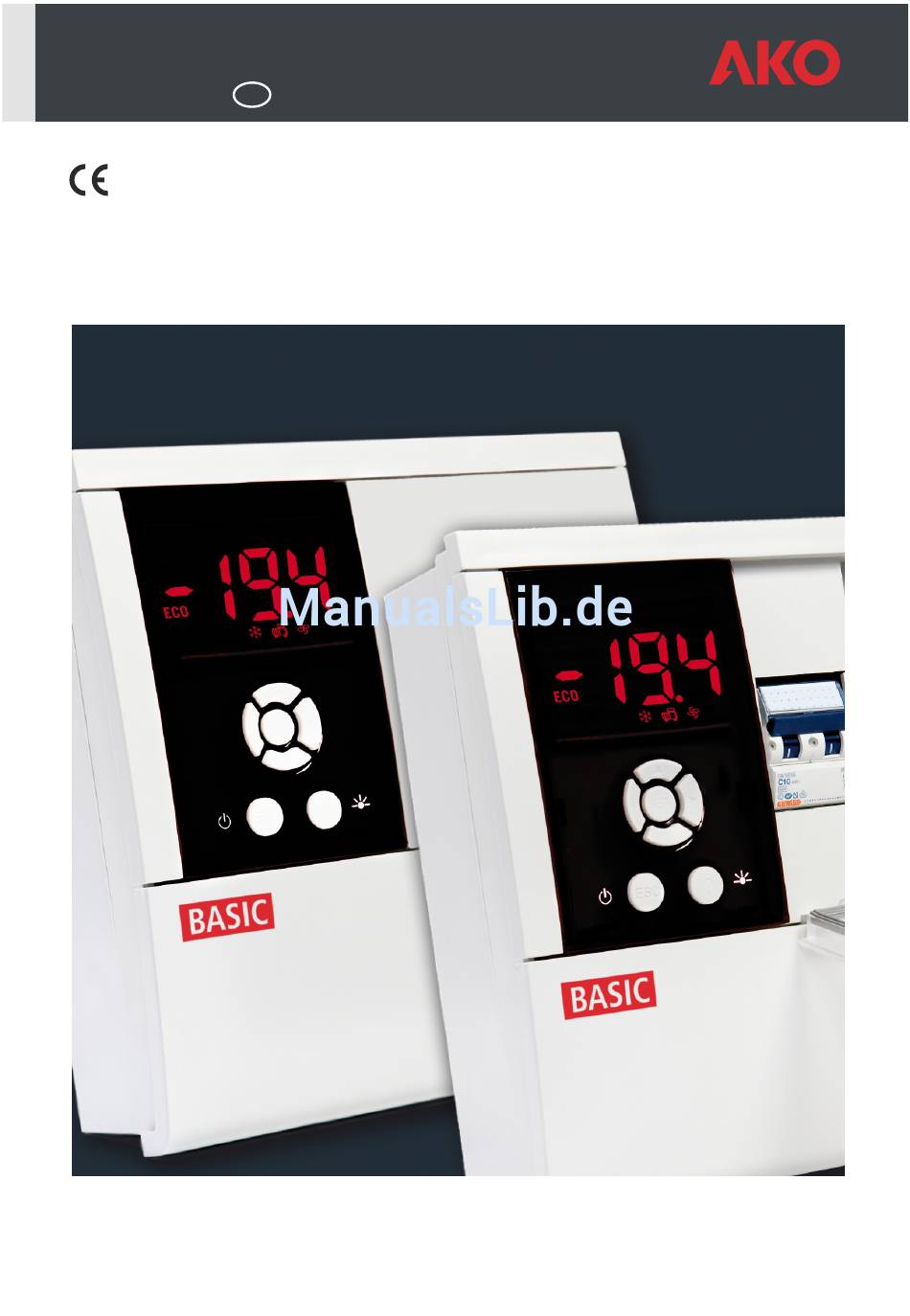

- Seite 1 1564H504 Ed.03 PROPlus Basic / CAMCtrl Basic Benutzerhandbuch AKO-15645 AKO-15646 AKO-15648 AKO-15626 AKO-15627...
-
Seite 2: Inhaltsverzeichnis
10.1.- Parameter ........................25 11.-Technische Spezifikationen......................29 AKO Electromecànica möchte Ihnen für den Kauf unseres Produkts danken, zu dessen Entwicklung und Herstellung nur die neues- ten Techniken und die besten Herstellungsverfahren und Qualitätssicherung verwendet wurden. Unsere Verpflichtung gegenüber unseren Kunden und unser stetiges Bemühen, uns täglich zu übertreffen, wird durch unsere vers- chiedenen Qualitätszertifikate belegt. -
Seite 3: Vorstellung
1.3.- Sicherheitshinweise -Wenn das Gerät nicht entsprechend den Anweisungen des Herstellers verwendet wird, können sich die Sicherheitsbedingungen des Geräts ändern. Für den einwandfreien Betrieb des Geräts dürfen nur von der AKO gelieferte Sonden verwendet werden. -Zwischen -40 °C und +20 °C beträgt die maximale Abweichung 0,25 °C, wenn die NTC-Sonde bis zu 1000 m mit einem Kabel mit Mindestquerschnitt 0,5 mm verlängert wird (Sonden-Verlängerungskabel Nr. -
Seite 4: Installation
-Bringen Sie die Flansche, wie auf der Abbildung 5 (nächste Seite) dargestellt, an und schließen Sie das Speisekabel (I) an den Eingang des Gerätes an. Nur AKO-15645 / AKO-15646 -Schließen Sie die Stromversorgung, wie auf den Schaltbildern dargestellt, an den Sicherungsschalter FM an und bringen Sie dann die Flansche gemäß... - Seite 5 Abb. 2 Abb. 3 Durchlassbereich für die Kabelführung (je nach Modell) Abb. 4 Abb. 5 Eingang Netzstromversogung...
-
Seite 6: Empfohlene Installation
Biegeradius von 180° (siehe Abbildung) aus dem Taster geführt werden, um zu verhindern, dass Wasser durch den Kabeleingang eindringt. 3.- Kabelanschlüsse Taster für eingeschlossene Person in Kühlraum (Nur AKO-15627 / AKO-15646) AKO-15627 AKO-15646 1 2 3 4 5 6 7 8 9... -
Seite 7: Steuertafel
50 Hz ±5 Hz VENTILATOR KONDENSATOR- EINHEIT 3 (3) A 11 (11) A 230 V~ * 230 V~ * ALLE ERDLEITUNGEN EXTERN VERBINDEN AKO-15645 / AKO-15646 * I max. < 15 A AUX. MODBUS ABTAU- WIDERSTAND RS-485 AUX. WIDERSTAND RELAIS 1... - Seite 8 * I max. < 15 A AKO-15648 MODBUS RS-485 AUX. AUX. WIDERSTAND RELAIS 2 2 (2) A RELAIS 1 SCHUTZKASTENS 230 V~ * 2 (2) A 150 W 230 V~ * 230 V~ * VENTILATOR KONDENSATOR- EINHEIT 3 (3) A...
-
Seite 9: Anschlussoptionen Für Druckwächter
3.1.- Anschlussoptionen für Druckwächter Kombinierter Über-/Unterdruckwächter Configuración Funktion Eingang 1: P10=6 Polaritaet Eingang 1: P12=0 Funktion Eingang 2: P11=3 Polaritaet Eingang 2: P13=0 Konfiguration Aux Relais 1: P6=2 Unabhängige Über-/Unterdruckwächter Configuración Funktion Eingang 1: P10=6 Polaritaet Eingang 1: P12=0 Funktion Eingang 2: P11=3 Polaritaet Eingang 2: P13=0 Konfiguration Aux Relais 1: P6=2 ALTA... -
Seite 10: Empfehlungen
4.- Empfehlungen Schalten Sie die Spannung ab, bevor Sie irgendeine Änderung an dem Inneren der Schalttafel vornehmen. Alle Verkabelungen müssen den geltenden Normen entsprechen und durch genehmigtes Personal durchgeführt werden. Führen Sie nur die in den Schaltplänen vorgesehenen Anschlüsse durch. Wenn die Schalttafel nicht entsprechend den Anweisungen des Herstellers verwendet wird, können sich deren Sicherheisvoraussetzungen ändern. -
Seite 11: Anschlussfähigkeit
Das Gerät verfügt über einen Port für die Datenverbindung RS485 (MODBUS), der über einen PC verwaltet werden kann. Sie können bis zu 127 Geräte an einem PC mit AKONet (AKO-5010) oder am Webserver AKO-5011 anschließen. Jedes dieser Geräte muss eine unterschiedliche MODBUS-Adresse haben, die über den Parameter P5 des Menüs CnF festgelegt wird. -
Seite 12: Beschreibung
Das 5 Sekunden lange Drücken aktiviert oder auch wenn sich das Gerät im Modus m deaktiviert den Stand-By-Modus. Das Display zeigt in diesem Modus das Symbol m an. befindet. *** Der Alarm für eingeschlossene Person (Taster AKO-520622) kann nicht unterdrückt werden. -
Seite 13: Bildschirmmeldungen
6.2- Bildschirmmeldungen Blinkend und 0: Zugangscodeabfrage (Password). Den in L5 konfigurierten Zugangscode eingeben, um die geforderte Funktion auszuführen (S. 22). Siehe auch Parameter P2 (S. 27) Ausfall von Fühler 1 oder 2. (Schaltkreis geöffnet, Kurzschluss oder Temperatur außerhalb des NTC- Fühlerbereichs: -50 bis 99 °C). -
Seite 14: Assistent
7.- Assistent Die Geräte PROPlus Basic und CAMCtrl Basic sind mit einem Assistenten zur Programmierung ausgestattet, der das Gerät je nach Art der gewählten Steuerung konfiguriert. Die verschiedenen Optionen sind in der Tabelle dargestellt, die anderen Parameter werden entsprechend der Spalte „Def" in der Tabelle der Parameter (siehe Abschnitt 10.1) konfiguriert. -
Seite 15: Grundkonfiguration
8.- Grundkonfiguration Mit dem Grundkonfigurations-Menü kann das Gerät für alle gängigen Anwendungen konfiguriert werden. Um darauf zuzugreifen, drücken Sie 5 Sekunden die Taste SET. Wenn der Zugangscode aktiviert ist, wird ein Code mit 2 Ziffern verlangt (siehe Seite 22); wenn der eingegebene Code nicht richtig ist, geht das Gerät nicht in das Programmierungsmenü... -
Seite 16: Betrieb
9.- Betrieb 9.1.- Steuerung des Kompressors Eingang 1 den Sollwert eladung abzukühlen. NORMALBETRIEB Wenn die Temperatur am Eingang 1 den Sollwert zwert der Fuehler (C1) (SP) plus dem Differenzwert der Fuehler (C1) s aktiviert, und das Display zeigt KOMP. erreicht, wird der Kompressor aktiviert, bis dass die Temperatur gesunken ist. - Seite 17 VERZÖGERUNG KOMPRESSORSCHUTZ Es gibt 3 verschiedene Verzögerungsarten, die mithilfe des Parameters C4 ausgewählt werden können, um den Kompressor zu schützen (COOL-Relais). Diese Verzögerungen vermeiden ein ständiges Hoch- und Herunterfahren des Kompressors aufgrund starker Temperaturschwankungen. OFF-ON (C4=0): Zeitdauer, die der Kompressor vor dem Hochfahren mindestens im OFF-Modus bleibt. OFF-ON / ON-OFF (C4=2): Zeitdauer, während der Kompressor in jedem Zyklus mindestens im ON- bzw.
-
Seite 18: Abtausteuerung
9.2.- Abtausteuerung Max. d1 VERZÖGERUNG HOCH- FAHRENS VENTILATOREN "DEF” MELDUNG TROPF- STEUERUNG KONTROLLE CONTROL ABTAU. ABTAUUNG ZEIT ºC SP+C1 Zeit Abtauungsstart Die Abtauung wird gestartet, wenn: -Die im Parameter d0 programmierte Zeit nach Beginn der letzten Abtauung abgelaufen ist. -Die Taste N 5 Sekunden lang gedrückt halten. Abtauungsart Wird mit Parameter d7 ausgewählt und definiert das Verhalten des Steuergeräts während des Abtauungsvorgangs. -
Seite 19: Verdampfer) Statt Und Die Paramete
xternen Schalter zu aktivieren, der an einem der Weitere Parameter sein muss. (P10 ó P11=7) . Es ist möglich, mithilfe von Parameter d5 zu konfigurieren, ob das Gerät eine Abtauung (d5=1) oder keine Abtauung (d5=0) durchführt, sobald es an das Stromnetz angeschlossen wird (erste Inbetriebnahme oder nach einem Stromausfall). -
Seite 20: Pump-Down
9.5.- Pump-down Diese Funktion vermeidet Probleme im Kompressor, die durch Bewegungen der Kühlflüssigkeit verursacht werden, da eine Stillstand-/Inbetriebnahmetechnik der gesteuerten Anlage über ein Magnet-Flüssigkeitsventil, den Niederdruckschalter und den Kompressor selbst gesteuert wird. Zur Aktivierung dieser Funktion muss das AUX-Relais als Pump down (P6=2) konfiguriert sein. Auf diese Weise wird der digitale Eingang 1 automatisch als "Niederdruckschalter"... -
Seite 21: Alarme
9.6.- Alarme Das Gerät weist den Benutzer mittels einer Bildschirmmeldung unter bestimmten Umständen auf die Aktivierung eines Relais oder auf die Aktivierung eines akustischen Signals gemäß der Programmierung der folgenden Parameter hin. Alarm min. / max. Temperatur Zeigt die Meldung AH oder AL an, wenn die Temperatur in Fühler 1 den in den Parametern A1 (max. -
Seite 22: Alarmverzögerungen
Alarmverzögerungen Diese Verzögerungen vermeiden die Anzeige bestimmter Alarme, während die Anlage ihren Normalbetrieb nach bestimmten Vorkommnissen wieder aufnimmt. -Verzögerungen bei der Inbetriebnahme (A3): Verzögert die Aktivierung der Temperaturalarme nach Anschluss an die Stromversorgung (Inbetriebnahme oder nach einem Stromausfall). Dies ermöglicht das Hochfahren der Anlage und verhindert dabei gleichzeitig durchgehende Alarmzustände. -
Seite 23: Parameterübertragung
9.8.- Parameterübertragung Mit dieser Funktion können die programmierten Parameter mit einem Programmierungsschlüssel AKO-D14918 von einem Gerät auf andere Geräte übertragen werden. Damit spart man viel Zeit bei der Konfiguration ähnlicher Geräte (Nicht verfügbar bei AKO-15627 und AKO-15646). Den Schlüssel, wie auf der Zeichnung dargestellt, an das Gerät anschließen, wobei zu berücksichtigen ist, dass: Stromversorgung Wenn das Steuergerät arbeitet (Programmierung vor Ort), erfordert der Stick keine externe Stromver-... -
Seite 24: Programmversion
P7: Anzeigemodus Legen Sie die Informationen fest, die auf dem Bildschirm während des normalen Betriebs angezeigt werden 0= Ganze Werte in ºC Ÿ 1= Dezimalwerte in ºC Ÿ 2= Ganze Werte in ºF Ÿ 3= Dezimalwerte in ºF Ÿ P1: Verzoegerung Anlage Ein Die Verzögerung des Starts der Anlage nach Herstellen der Stromversorgung wird ermöglicht. -
Seite 25: Parameter
10.1.- Parameter Die Parameter sind in 6 Abschnitte je nach ihrer Funktion unterteilt. Um auf das Menü zuzugreifen, drücken Sie 10 Sekunden lang die Tasten N + Q. Die Spalte Def. zeigt die werksseitig gespeicherten Standardwerte an. Die Markierungen, die mit einem * gekennzeichnet sind, variieren je nach Funktion der im Assistenten ausgewählten Anwendung (siehe Kapitel 7). - Seite 26 Ebene 1.- Abtausteuerung Beschreibung Werte Max. (h.) d0 Abtauhäufigkeit (Zeit zwischen 2 Abläufen) (Seite 15 y 18) d1 Maximale Abtauungsdauer (0=Abtauung deaktiviert) (Seite 15 y 18) (min.) Mitteilungstypen bei der Abtauung (Seite 18): 0=Zeigt die reale Temperatur an; 1=Zeigt die Temperatur zu Beginn der Abtauung an; 2=Zeigt dEF-Mitteilung an Max.
- Seite 27 Ebene 1.- Alarm Kontrolle Beschreibung Werte Max. A0 Konfiguration der Temperaturarlarme (Seite 21) 0=relativ zu SP; 1=absolut A1 Max. Alarm in Fühler 1 (muss höher als SP sein) (Seite 15 y 21) (ºC/ºF) 99,0 99,0 A2 Min. Alarm in Fühler 1 (muss niedriger als SP sein) (Seite 15 y 21) (min.) A3 Temperaturalarmverzögerung bei Inbetriebnahme.
- Seite 28 Beschreibung Werte Max. Polarität digitaler Eingang 2 (Seite 24) 0=aktiv beim Schließen des Kontakts; 1=aktiv beim Öffnen des Kontakts Maximale Zeit zum Booten von Pump Down (Seite 20) (seg.) Es werden keine Werte zwischen 1 und 9 Sekunden akzeptiert ) (0= Deaktiviert P15 Maximale Zeit für Pump Down (Seite 20)
-
Seite 29: Technische Spezifikationen
AKO-15648 ........ - Seite 32 AKO ELECTROMECÁNICA, S.A.L. Av. Roquetes, 30-38 | 08812 Sant Pere de Ribes | Barcelona | España Tel. (34) 938 142 700 | Fax (34) 938 934 054 | e-mail: ako@ako.com | www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten.
