AKO 16526 Benutzerhandbuch
Elektronisches steuergerät für die temperatur- und expansionsdruckregelung von kühlkammern
Verwandte Anleitungen für AKO 16526
Inhaltszusammenfassung für AKO 16526
- Seite 1 351652604 Ed. 01 AKO-16526 Elektronisches Steuergerät für die Temperatur- und Expansionsdruckregelung von Kühlkammern Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Hinterlassen Sie während der Installation und bei ihrer Beendigung keine losen, defekten, ungeschützten oder mangelhaften Kabel. Sie können eine Gefahr für das Gerät und seine Benutzer bedeuten. AKO Electromecánica behält sich das Recht auf Änderungen ohne Vorankündigung sowohl in Bezug auf die Dokumentation als auch das Produkt vor. -
Seite 3: Warnhinweise
Warnhinweise -Wenn Sie das Gerät nicht entsprechend den Herstelleranweisungen verwenden, können sich seine Sicherheitsanforderungen ändern. Für den einwandfreien Betrieb des Geräts dürfen nur von der AKO gelieferte Fühler verwendet werden. -Zwischen -40 °C und +20 °C beträgt die maximale Abweichung 0,25 °C, wenn der NTC-Fühler bis zu 1000 m mit einem Kabel mit Mindestquerschnitt 0,5 mm verlängert wird (Fühler-Verlängerungskabel Nr. -
Seite 4: Beschreibung
351652604 Ed. 01 Beschreibung Temperaturregler mit Ausgang für die Regelung des elektronischen Expansionsventils und der Lüfterdrehzahlen des Verdampfers. Neben der Kälteregelung der Kühlkammer kann das Steuergerät für die Regelung der Überwachung der Überhitzung und die Regelung der Lüfterdrehzahlen des Verdampfers über einen Frequenzumrichter oder bei elektronischen Lüftern direkt eingesetzt werden. - Seite 5 351652604 Ed. 01 Temperaturregelung + EEV mit PWM-Steuerung + geregelte Verdampferlüfter* COOL VARIATEUR DE ÉVAPORATEUR FRÉQUENCE Reg (4-20 mA / 0-10 V) ON/OFF AN OUT CONDENSATEUR AUX 1 RÉCIPIENT DE LIQUIDE COMPRESSEUR PARÁMETROS Temperaturregelung + EEV als Schrittventil** Tipo de válvula (u00): Válvula PWM (1) Regulación ventiladores (F10): Variador (1) Sondas conectadas (I00): Temp.

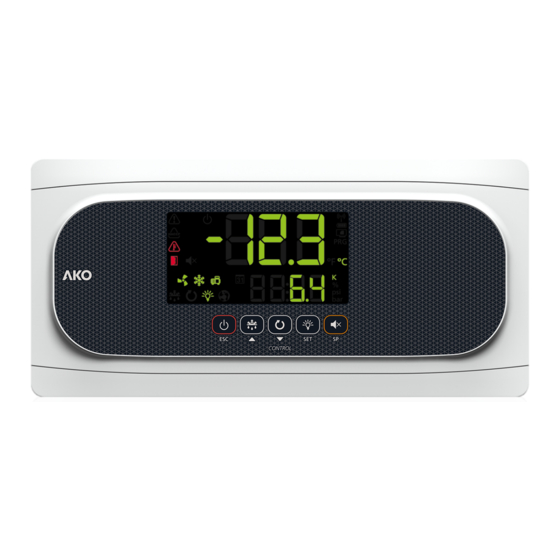

- Seite 6 351652604 Ed. 01 1: Display; 2: Tastenfeld Leuchtet: Standby-Modus aktiv, der Leuchtet: Kompressor läuft. Regelungsvorgang ist unterbrochen. Blinkt: Kompressor sollte aktiviert sein, aber eine Blinkt: Befindet sich im kontrollierten Verzögerung oder ein Schutz verhindert dies. Abschaltverfahren des Regelungsvorgangs. Abtauung läuft. Leuchtet: Offene Kühlkammertür.
-
Seite 7: Überhitzung Fühler
351652604 Ed. 01 Tastenfeld Durch 3 Sekunden langes Drücken wird der Standby-Modus aktiviert / deaktiviert. In diesem Modus wird der Regelungsvorgang unterbrochen und an der Anzeige wird das Symbol m angezeigt. Im Programmiermenü wird mit dieser Taste der Parameter ohne Speichern der Änderungen verlassen, in die vorherige Ebene zurückgekehrt oder die Programmierung verlassen. -
Seite 8: Installation
351652604 Ed. 01 Installation - Die Zierleisten entfernen (1) - Die Schrauben (2) um eine Vierteldrehung nach links drehen und die Klappe (3) öffnen. - Die erforderlichen Stopfbuchsen (4/5) einsetzen, vorher die Bohrungen an den auf dem Gehäuse mar- kierten Stellen vornehmen. - Mithilfe der mitgelieferten Schablone die Bohrlöcher in die Wand bohren. -
Seite 9: Kabelanschlüsse
351652604 Ed. 01 Kabelanschlüsse Vor dem Durchführen der Kabelanschlüsse ist immer die Stromversorgung zu unterbrechen. Die Fühler und ihre Kabel dürfen NIEMALS in einem Kabelkanal zusammen mit Leistungs-, Steuer- oder Stromversorgungskabeln verlegt werden. Der Stromversorgungskreis muss mit einem in der Nähe des Geräts angebrachten Trennschalter (min. 2 A, 230 V) ausgestattet sein. -
Seite 10: Ersteinrichtung
351652604 Ed. 01 Ersteinrichtung Das Steuergerät AKO-16526 kann über die im Einrichtungsassistenten verfügbaren Einstellmöglichkeiten an ver- schiedene Anlagen angepasst werden. Halten Sie die erforderlichen Detaildaten der Anlage bereit, um die Einrichtung korrekt vorzunehmen, bevor Sie die Kabelanschlüsse herstellen. Es empfiehlt sich, folgende Punkte zu notieren: Kompressor Ob der Kompressor über das Steuergerät (InI= 2, 3, 5, 6, 7 oder 8) oder über den Niederdruckschalter (InI=1 oder 4) -
Seite 11: Assistent
351652604 Ed. 01 SET POINT Überhitzung Notieren Sie den gewünschten optimalen Überhitzungswert. Assistent Beim ersten Einschalten der Stromversorgung wechselt das Gerät in den Modus ASSISTENT. Am Display wird blinkend die Meldung In{ mit 0 angezeigt. / / SET Mit den Tasten ... - Seite 12 / / SET / / SET / / SET 351652604 Ed. 01 / / SET / / SET Schritt 3: / / SET / / SET Geben Sie die Ansteuerungsart der Lüfter an.
-
Seite 13: Betrieb
351652604 Ed. 01 / / SET Schritt 11: Geben Sie den Überhitzungssollwert an (siehe Seite 16). Schritt 12: Restliche Standard-Parameter konfigurieren? / / SET dFP=0 Nein, die restlichen Parameter bleiben unverändert. dFP=1 Ja, die restlichen Parameter werden auf den Standardwert gesetzt Diese Option erscheint nur, wenn Sie den Assistenten zum ersten Mal ausführen. - Seite 14 351652604 Ed. 01 Schwerwiegender externer Alarm aktiviert (per Digitaleingang) (siehe Seite 24). Aktiviert das Alarmrelais und das akustische Alarmsignal. Abtaualarm durch Zeitüberschreitung abgeschlossen, die in d1 definierte Zeit wurde über- schritten d1 (siehe Seite 26). Aktiviert das Alarmrelais und das akustische Alarmsignal. HACCP-Alarm, die Temperatur hat den Wert des Parameters h1 innerhalb eines Zeitraums erreicht, der höher als der in h2 definiert ist (siehe Seite 25).
-
Seite 15: Kälteregelung
351652604 Ed. 01 Kälteregelung Steuerung des Magnetventils (Relais COOL) Wenn Sie im Assistenten u00=0 gesetzt haben, dann wird die Kälteerzeugung über das Öffnen/Schließen des Magnetventils geregelt, das dem thermostatischen Expansionsventil Kältemittel zuführt. Wenn Sie im Assistenten u00=1 gesetzt haben, Magnetventil dann wird die Kälteerzeugung über die Steuerung des Ex- pansionsventils geregelt (PWM Steuerung). -
Seite 16: Überhitzungsregelung (Superheating)
Eindringen von Kältemittel in die Kompressoren kommen, da sich die Flüssigphase nicht vollständig im Verdampfer entspannt. Mit dem AKO-16526 kann einen stabile Regelung der Überhitzung und eine schnelle Reaktion auf Druck- oder Lastschwankungen erreicht werden, womit die Anlagensicherheit erhöht wird. -
Seite 17: Funktion Gas-Evakuierung (Pump Down)
351652604 Ed. 01 Funktion Gas-Evakuierung (Pump Down) Diese Funktion vermeidet Probleme beim Kompressor, die durch Bewegungen des Kühlmittels verursacht werden, mittels einer Stopp/Start-Technik der Anlage, die über das Magnetventil, den Niederdruckschalter und den Kompres- sor selbst gesteuert wird. Diese Funktion steht nur für die Optionen Inl 2, 5 und 7 zur Verfügung. Voraussetzung ist der Anschluss eines Nie- derdruckschalters am Eingang 1. -
Seite 18: Kalibrierung Des Fühlers
„Änderung Sollwert“ konfiguriert sein (I10 oder I20=4). Die Aktivierung mittels dieser Methode storniert jede andere Aktivierung und kann nur mittels derselben Methode deaktiviert werden. Mittels der App AKONet. Voraussetzung ist, dass die Anlage an ein Modbus-Netz angeschlossen ist (siehe Seite 36). Mittels des CAMM-Moduls und der App AKO CAMM Tool. BEISPIEL: Konfiguration... -
Seite 19: Zeitschaltungen Zum Schutz Des Kompressors
351652604 Ed. 01 Zeitschaltungen zum Schutz des Kompressors Mithilfe des Parameters C4 wird die Zeitschaltung für den Schutz des Kompressors ausgewählt. Diese Verzögerungen verhindern das ständige Anlaufen und Anhalten des Kompressors. Diese Zeitschaltungen betreffen die Relais COOL und AUX 1 (wenn o00=1) OFF-ON (C4=0): Mindestzeit in OFF vor jedem Anlaufen. -
Seite 20: Abtauung
351652604 Ed. 01 Abtauung Abtau-Arten Es gibt 5 mögliche Abtau-Arten je nach der im Assistenten (Inl) gewählten Option: Elektrisch (InI=1, 2 und 3) (d7=0) Das Abtauen erfolgt über elektrische Heizwiderstände, die dem Verdampfer Wärme bereitstellen. In diesem Modus hängt der Betrieb der Lüfter vom Parameter F3 ab; der Kompressor und das Magnetventil sind angehalten. Durch Luft (InI=4, 5 und 6) (d7=1) Wird normalerweise bei positiven Kühlkammern (>3 °C) verwendet, da die Außentemperatur ausreicht, um das Eis des Verdampfers zu schmelzen. -
Seite 21: Steuerung Des Abtauens
351652604 Ed. 01 Steuerung des Abtauens ABTAUEN ABTROPFZEIT KÄLTEREGELUNG VENTILATOR- KÄLTEREGELUNG ABTAUEN STARTVERZÖGERUNG MELDUNG „DEF“ Beginn des Abtauens Das Abtauen beginnt, wenn: • Die im Parameter d0 programmierte Zeit seit dem Beginn des letzten Abtauens abgelaufen ist. • Die Taste H 3 Sekunden lang gedrückt wird. •... -
Seite 22: Weitere Parameter
351652604 Ed. 01 Fernabtauung Diese Funktion ermöglicht das Aktivieren des Abtauens der Anlage über eine externe Tastatur, die an einem der Digitaleingänge angeschlossen ist, der als Fernabtauung konfiguriert sein muss (I10 oder I20=5). Abtausperre Verhindert, dass Abtauprozesse momentan mittels eines externen Schalters gestartet werden. Das kann nützlich sein, damit die Belastung der Anlage nicht zu hoch steigt und die zulässigen Grenzwerte überstiegen werden. -
Seite 23: Steuerung Der Lüfter
351652604 Ed. 01 Steuerung der Lüfter Die Lüfter werden mittels des Fühlers 2 (Verdampfer) und der Parameter F0 (Stopp-Temperatur) und F1 (Differen- zwert des Fühlers) gesteuert. Wenn der Fühler S2 nicht angeschlossen ist oder ein Fehler im Fühler (E2) erkannt wird, sind die Lüfter im Dauerbe- trieb, unabhängig von den Parametern F0 und F1, aber unter Berücksichtigung der übrigen (F2 bis F4). -
Seite 24: Alarme
351652604 Ed. 01 Alarme Die Anlage meldet dem Benutzer über eine Bildschirmmeldung die Aktivierung eines Relais (nur Anlagen mit 5 Relais wenn o10=1 oder Anlagen mit 4 Relais wenn o00=4) und wenn o00=4) und über ein akustisches Signal, wenn die in den Parametern programmierten Kriterien erfüllt sind. -
Seite 25: Mindestwertalarm Überhitzung
351652604 Ed. 01 HACCP-Alarm Aktiviert den Alarm, wenn Situationen vorliegen, die die Unversehrtheit der in der Kühl- kammer aufbewahrten Produkte gefährden können. Wenn die Kühlkammertemperatur über einen in Parameter h2 festgelegten Zeitraum nied- riger ist als die in Parameter h1 festgelegte Temperatur, wird der Alarm aktiviert und am Bildschirm die Meldung HCP angezeigt. -
Seite 26: Alarmverzögerungen
351652604 Ed. 01 Alarmverzögerungen Diese Verzögerungen verhindern, dass bestimmte Alarme angezeigt werden, damit die Anlage wieder ihren Normal- betrieb nach bestimmten Vorfällen aufnehmen kann. • Verzögerungen beim Einschalten (A3): Verzögert die Auslösung der Temperaturalarme ab dem Zeitpunkt, wo die Anlage mit Strom versorgt wird (Einschalten oder nach einem Netzstromausfall) oder bei Verlassen des Standby-Modus. -
Seite 27: Zugangskennung (Passwort)
351652604 Ed. 01 Zugangskennung (Passwort) Schützt die Konfiguration des Geräts durch eine 2-stellige Kennung. Wenn sie aktiviert ist, werden Sie beim Zugang zum Programmiermenü aufgefordert, die Kennung einzugeben. Wenn ein falscher Wert eingegeben wird, wird das gewünschte Menü nicht angezeigt. Mithilfe des Parameters PAS legen Sie die Kennung fest. Der Parameter b10 legt die Funktion dieser Zugangskennung fest. -
Seite 28: Konfiguration
351652604 Ed. 01 Konfiguration Reduziertes Programmiermenü Ermöglicht die Schnellkonfiguration der häufigsten Parameter. Zum Aufrufen die Taste SET 3 Sekunden drücken. Reduziertes Programmierungsmenü AUßERHALB PROGRAMMIERUNG PROGRAMMIERUNG 20 sek. Temperaturanzeige Parameter Werte 3 sek. Wert ändern Parameter ändern 20 sek. Parameter Beschreibung Werte Min. -
Seite 29: Erweitertes Programmiermenü
351652604 Ed. 01 Erweitertes Programmiermenü Im erweiterten Programmiermenü können die einzelnen Parameter des Geräts konfiguriert werden, um sie an die Anforderungen der jeweiligen Anlage anzupassen. Zum Aufrufen die Taste SET 6 Sekunden drücken. WICHTIG: Wenn die Funktion des Zugangscodes als Sperre der Tastatur (b10=2) oder als Zugangssperre zu Parametern (b10=1) konfiguriert ist, wird bei Aufruf einer dieser zwei Funktionen zur Eingabe des in PAS programmierten Zugangscodes aufgefordert. -
Seite 30: Parameter
351652604 Ed. 01 Parameter Regelung und Steuerung Beschreibung Werte Min. Def. Max. SP Temperatureinstellung (Sollwert) ºC/ºF -50 0.0 99 C0 Kalibrieren des Fühlers 1 (Offset) ºC/ºF -20.0 0.0 20.0 C1 Differenzwert des Fühlers 1 (Hysterese) ºC/ºF 0.1 2.0 20.0 Obere Blockierung des Sollwerts ºC/ºF (eine Einstellung oberhalb dieses Wertes ist nicht möglich) Untere Blockierung des Sollwerts... - Seite 31 351652604 Ed. 01 Abtauung Beschreibung Werte Min. Def. Max. d0 Abtauhäufigkeit (Zeit zwischen 2 Starts) d1 Max. Dauer der Abtauung (0=Abtauung deaktiviert) Min. Meldungsart während der Abtauung: 0=Anzeige der Ist-Temperatur; 1=Anzeige der Temperatur bei Abtaubeginn; 2=Anzeige der Meldung dEF Max. Dauer der Meldung Min.
- Seite 32 351652604 Ed. 01 Expansionsventil Beschreibung Werte Min. Def. Max. Ventilart: 0=Magnetventil + thermostatisches Expansionsventil; 1=EEV Typ PWM; 2=EEV Schrittventil Sh Sollwert der Überhitzung Art des Kältemittels: 0= R-404A, 1= R-134A, 2= R-407A, 3= R-407F, 4= R-410A, 5= R-450A, 6= R-513A, 7= R-744, 8= R-449A, 9= R-290, 10= R-32, 11= R-448A, 12=R1234ze, 13=R23, 14=R717, 15=R407C, 16=R1234yf, 17=R22, 18=R454C, 19=R455A, 20=R507A, 21=R515B, 22=R452A, 23=R452B, 24=R454A Zykluszeit PWM...
- Seite 33 351652604 Ed. 01 Alarme Beschreibung Werte Min. Def. Max. A0 Konfiguration der Temperaturalarme 0=relativ zu SP 1=absolut A1 Max. Alarm in Fühler 1 (muss größer sein als SP) ºC/ºF A2 99.0 99.0 A2 Min. Alarm in Fühler 1 (muss kleiner sein als SP) ºC/ºF -50 -50 A1 Verzögerung der Temperaturalarme bei der Inbetriebnahme...
-
Seite 34: Ein- Und Ausgänge
351652604 Ed. 01 Grundkonfiguration Beschreibung Werte Min. Def. Max. b00 Verzögerung von allen Funktionen beim Herstellen der Stromversorgung Min. b01 Zeitschaltung der Kammerbeleuchtung Min. Funktion des Zugangscodes (Passwort) 0=Inaktiv 1=Zugangssperre zu Parametern; 2=Tastensperre Zugangscode (Passwort) b20 MODBUS-Adresse Kommunikationsgeschwindigkeit: 0=9600 bps 1=19200 bps 2=38400 bps 3=57600 bps b22 Akustischer Alarm aktiviert 0=nein 1=ja Funktion des unteren Displays: 1=Fühler S2, 2=Fühler S3, 3=Fühler S4,... - Seite 35 351652604 Ed. 01 Ein- und Ausgänge Beschreibung Werte Min. Def. Max. I60 Druckeinheiten 0=bar, 1= si Art des Drucksensors (S6): 0=Deaktiviert, 1=4-20 mA, 2=0-5 V, 3=0,5-4,5 V, 4=0-10 V, 5=1-5 V I62 Mindestwert des Druckfühlers (4 mA, 0 V, 0,5V , 1 V) I63 Höchstwert des Druckfühlers (20 mA, 5 V, 4,5 V, 10 V) Kalibrierung des Druckfühlers (offset) Konfiguration des Relais AUX 1;...
-
Seite 36: Konnektivität
Leistungsschild angegebene Adresse ihre Gültigkeit. AKO-5012 AKO-80039 AKO-80039 Tr-: Gelb RS-485 >25 ** Tr+: Orange GND: Schwarz CAMRegis AKOGAS AKOControl* AKOALARM SECURE AKOControl* AKOCORE CONTRO L *AKO-Steuergeräte mit Kommunikationsanschluss Es sind keine Abschlusswiderstände erforderlich. **AKO-80024 Bei Anschluss von mehr als 25 Geräten... -
Seite 37: Technische Angaben
Temperaturbereich des Fühlers ....................-50,0 ºC bis 99,9 ºC Auflösung, Einstellung und Differenzwert ..................... 0,1 ºC Temperaturmessgenauigkeit: ........................±1 ºC Toleranz des NTC-Fühlers bei 25 ºC ......................±0,4 ºC Eingang für NTC-Fühler ........................AKO-14901 Betriebstemperatur: -10 ºC bis 50 ºC Lagertemperatur........................... -30 ºC bis 60 ºC Schutzart............................... IP 65 Installationsklasse ........................ - Seite 38 351652604 Ed. 01...
- Seite 39 351652604 Ed. 01...
- Seite 40 AKO ELECTROMECÁNICA, S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spanien Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Wir behalten uns das Recht vor, Materialien zu liefern, die leicht von den in unseren Datenblättern beschriebenen Materialien abweichen können. Aktualisierte Informa-...
