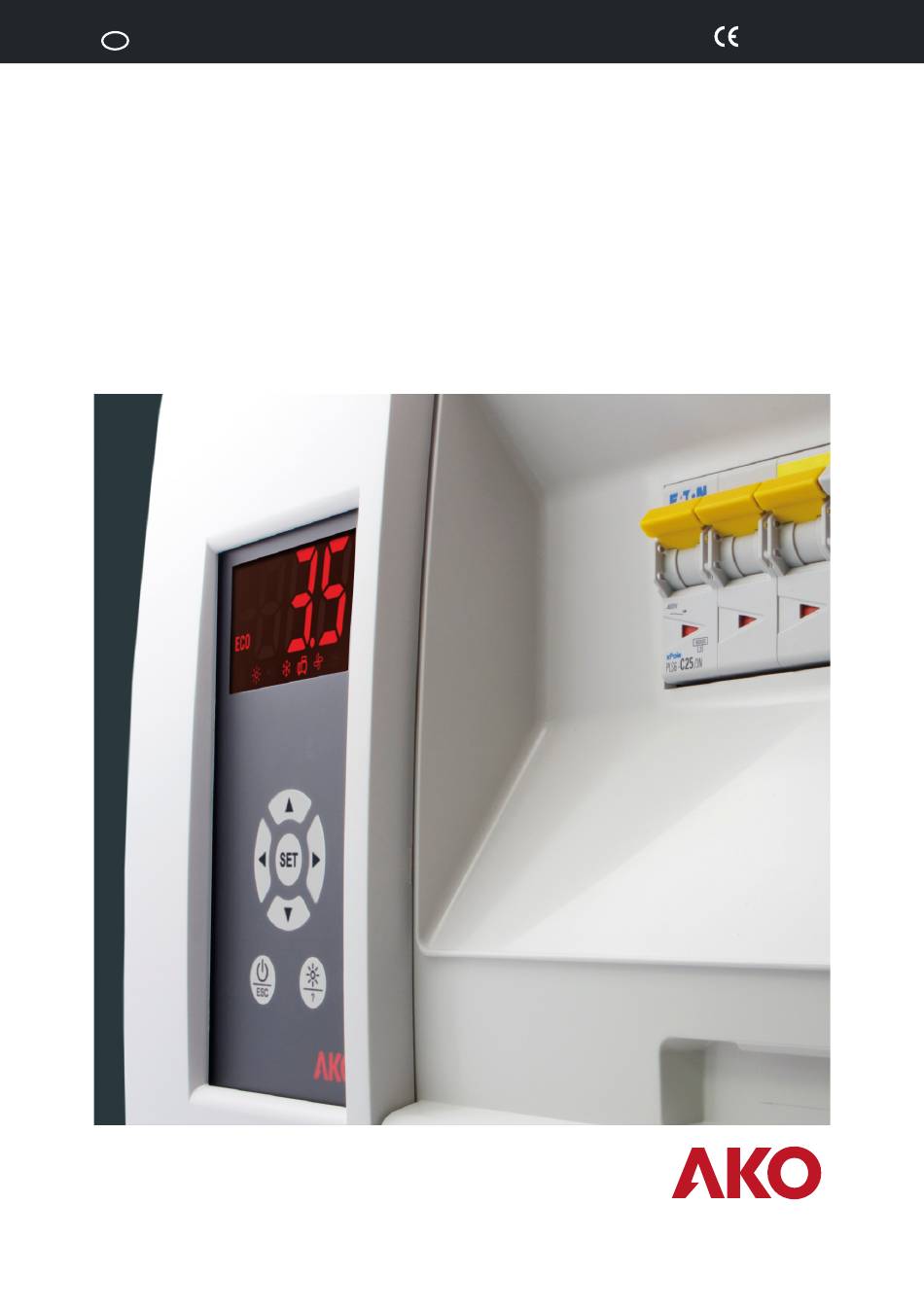

- Seite 1 1569H044 Ed.03 AKO-1569x AKO-1569x-EVC Elektronische Schaltanlage PROPlus 3PH BASIC Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Hinterlassen Sie während der Installation und bei ihrer Beendigung keine losen, defekten, ungeschützten oder mangelhaften Kabel. Sie können eine Gefahr für das Gerät und seine Benutzer bedeuten. AKO Electromecànica behält sich das Recht auf Änderungen ohne Vorankündigung sowohl in Bezug auf die Dokumentation als auch das Produkt vor. -
Seite 3: Vorstellung
Fuehler verwendet werden. Zwischen –40 ºC und +20 ºC wird die maximale Abweichung 0,25 ºC sein, wenn die Fuehler NTC bis zu 1000 m mit einem mindestens 0,5 mm dicken Kabel verlängert wird (Kabel für die Verlängerung von Fuehler Ref. AKO-15586). IMPORTANTE: Die Relais AUX 1, AUX 2, AUX 3 sind programmierbar, ihre Funktion ist jeweils von der Konfiguration Ÿ... -
Seite 4: Installation
1569H044 Ed.03 3.- Installation A.- Deckel öffnen und abnehmen. 90º B.- Bohren Sie, unter Verwendung der eingeschlossenen Schablone, 4 Löcher in die Wand und befestigen Sie das Gerät an der Wand mit den mitgelieferten Schrauben. Bohren Sie ein Loch in den unteren Teil des Gehäuses für die Zuleitung der Kabel;... - Seite 5 C.- Montieren Sie den Deckel und führen Sie die Anschlüsse gemäß den angefügten Schaltplänen durch. Schließen Sie das Steuerkabel an (1), stellen Sie den Motorwächter (Q1/Q3) ein und schließen Sie den Deckel (2). AKO-15690/1/2/3, AKO-15690/1/2/3-EVC Regulierung des Motorwächters (Q1): Bringen Sie einen Zangenstrommesser an einem der Leiter des Kompressors an.
- Seite 6 1569H044 Ed.03 ALLE MODELLE D.- Entfernen Sie die vorderen Zierrahmen (A) und schrauben Sie den Deckel mithilfe der mitgelieferten Schrauben (B) fest. Bringen Sie danach die Zierrahmen wieder an.
-
Seite 7: Empfehlungen
1569H044 Ed.03 4.- Empfehlungen Schalten Sie die Spannung ab, bevor Sie irgendeine Änderung an dem Inneren der Schalttafel vornehmen. Alle Verkabelungen müssen den geltenden Normen entsprechen und durch genehmigtes Personal durchgeführt werden. Führen Sie nur die in den Schaltplänen vorgesehenen Anschlüsse durch. Wenn die Schalttafel nicht entsprechend den Anweisungen des Herstellers verwendet wird, können sich deren Sicherheisvoraussetzungen ändern. -
Seite 8: Beschreibung
1569H044 Ed.03 5.- Beschreibung Temperatur Standby-Modus aktiviert Ändern des Sollwerts aktiviert (siehe Seite 13) Kontinuierlicher Zyklus aktiviert Abtauung in Gang Licht der Kammer aktiviert Ventilatoren aktiviert Alarm aktiviert Kompressor aktiviert* Kompressor oder Magnetventil aktiviert** Regler Elektronisches Bildschirm Expansionsventil Browser Escape-Taste Hilfstaste Schutzdeckel Elektrische Schutz-... -
Seite 9: Bildschirmmeldungen
1569H044 Ed.03 5.2- Bildschirmmeldungen Blinkend und 0: Zugangscodeabfrage (Password). Den in L5 konfigurierten Zugangscode eingeben, um die geforderte Funktion auszuführen (S. 19). Siehe auch Parameter P2 (S. 25) Ausfall von Fühler 1 oder 2. (Schaltkreis geöffnet, Kurzschluss oder Temperatur außerhalb des NTC- Fühlerbereichs: -50 bis 99 °C). -
Seite 10: Lage Der Bauteile
1569H044 Ed.03 6.- Lage der Bauteile Kommunikations- und Fühleranschlussklemmenleiste Schutzeinrichtungen Regler Buchse Elektronisches Steuerkabel Expansionsventil (EVC) Schütze Transformator Steuer- klemmleiste Erdungs- anschluss- klemmenleiste Stromversorgungs- anschlussklemmenleiste und Steuerung Expansionsventil ACHTUNG: Vergewissern Sie sich, dass die Stromversorgung des Geräts vor jeder Änderung des Geräts abgeschaltet ist, verschiedene Bereiche können Spannung haben. -
Seite 11: Anschlussoptionen Für Druckwächter
1569H044 Ed.03 7.- Anschlussoptionen für Druckwächter 7.- Anschlussoptionen für Druckwächter 7.- Anschlussoptionen für Druckwächter 7.- Anschlussoptionen für Druckwächter Kombinierter Über-/Niederdruckwächter (AKO-15690/1/2/3 - AKO-15690/1/2/3-EVC) Unabhängiger Niederdruckwächter für AC-Eingang (AKO-15690/1/2/3 - AKO-15690/1/2/3-EVC) Druckwächteräquivalenz VENTILATORSTEUERUNG HOCH/NIEDRIG DANFOS DANFOS / ALCO / RANCO PENN... -
Seite 12: Grundkonfiguration
1569H044 Ed.03 8.- Grundkonfiguration Mit dem Grundkonfigurations-Menü kann das Gerät für alle gängigen Anwendungen konfiguriert werden. Um darauf zuzugreifen, drücken Sie 5 Sekunden die Taste SET. Wenn der Zugangscode aktiviert ist, wird ein Code mit 2 Ziffern verlangt (siehe Seite 19); wenn der eingegebene Code nicht richtig ist, geht das Gerät nicht in das Programmierungsmenü... -
Seite 13: Betrieb
1569H044 Ed.03 9.- Betrieb 9.1.- Steuerung des Kompressors Eingang 1 den Sollwert eladung abzukühlen. NORMALBETRIEB Wenn die Temperatur am Eingang 1 den Sollwert zwert der Fuehler (C1) (SP) plus dem Differenzwert der Fuehler (C1) s aktiviert, und das Display zeigt KOMP. - Seite 14 1569H044 Ed.03 VERZÖGERUNG KOMPRESSORSCHUTZ Es gibt 3 verschiedene Verzögerungsarten, die mithilfe des Parameters C4 ausgewählt werden können, um den Kompressor zu schützen (COOL-Relais). Diese Verzögerungen vermeiden ein ständiges Hoch- und Herunterfahren des Kompressors aufgrund starker Temperaturschwankungen. OFF-ON (C4=0): Zeitdauer, die der Kompressor vor dem Hochfahren mindestens im OFF-Modus bleibt. OFF-ON / ON-OFF (C4=2): Zeitdauer, während der Kompressor in jedem Zyklus mindestens im ON- bzw.
-
Seite 15: Abtausteuerung
1569H044 Ed.03 9.2.- Abtausteuerung Max. d1 VERZÖGERUNG HOCH- FAHRENS VENTILATOREN "DEF” MELDUNG TROPF- STEUERUNG KONTROLLE CONTROL ABTAU. ABTAUUNG ZEIT ºC SP+C1 Zeit Abtauungsstart Die Abtauung wird gestartet, wenn: -Die im Parameter d0 programmierte Zeit nach Beginn der letzten Abtauung abgelaufen ist. -Die Taste N 5 Sekunden lang gedrückt halten. -
Seite 16: Verdampfer) Statt Und Die Paramete
1569H044 Ed.03 xternen Schalter zu aktivieren, der an einem der Weitere Parameter sein muss. (P10 ó P11=6) . Es ist möglich, mithilfe von Parameter d5 zu konfigurieren, ob das Gerät eine Abtauung (d5=1) oder keine Abtauung (d5=0) durchführt, sobald es an das Stromnetz angeschlossen wird (erste Inbetriebnahme oder nach einem Stromausfall). -
Seite 17: Pump-Down
1569H044 Ed.03 9.5.- Pump-down Diese Funktion vermeidet Probleme im Kompressor, die durch Bewegungen der Kühlflüssigkeit verursacht werden, da eine Stillstand-/Inbetriebnahmetechnik der gesteuerten Anlage über ein Magnet-Flüssigkeitsventil, den Niederdruckschalter und den Kompressor selbst gesteuert wird. Zur Aktivierung dieser Funktion muss das AUX-Relais als Pump down (P6=1) konfiguriert sein. STILLSTAND Wenn die Temperatur in Fühler 1 den Sollwert (SP) erreicht, deaktiviert sich das AUX-Relais 1 und schließt das Magnet-Flüssigkeitsventil. -
Seite 18: Alarme
1569H044 Ed.03 9.6.- Alarme Das Gerät weist den Benutzer mittels einer Bildschirmmeldung unter bestimmten Umständen auf die Aktivierung eines Relais oder auf die Aktivierung eines akustischen Signals gemäß der Programmierung der folgenden Parameter hin. Alarm min. / max. Temperatur Zeigt die Meldung AH oder AL an, wenn die Temperatur in Fühler 1 den in den Parametern A1 (max. -
Seite 19: Zugangscode (Passwort)
1569H044 Ed.03 Funktionsfehler bei der Pump Down (Anlauf) Es erscheint die Meldung LP, wenn ein Fehler beim Anfahren der Anlage durch den Vorgang der Pump Down festgestellt wird. (Siehe Seite 17). Aktiviert WEDER das Alarmrelais NOCH den akustischen Alarm, es wird nur auf dem Display angezeigt. -
Seite 20: Parameterübertragung
1569H044 Ed.03 10.- Parameterübertragung Mit dieser Funktion können die programmierten Parameter mit einem Programmierungsschlüssel AKO-D14918 von einem Gerät auf andere Geräte übertragen werden. Damit spart man viel Zeit bei der Konfiguration ähnlicher Geräte. Dazu muss das Netzteil AKO-80018 für den Programmierungsschlüssel verwendet werden. -
Seite 21: Anschlussfähigkeit
Das Gerät verfügt über einen Port für die Datenverbindung RS485 (MODBUS), der über einen PC verwaltet werden kann. Sie können bis zu 127 Geräte an einem PC mit AKONet (AKO-5010) oder am Webserver AKO-5011 anschließen. Jedes dieser Geräte muss eine unterschiedliche MODBUS-Adresse haben, die über den Parameter P5 des Menüs CnF festgelegt wird. -
Seite 22: Erweiterte Konfiguration
1569H044 Ed.03 12.- Erweiterte Konfiguration Mit dem erweiterten Konfigurations-Menü können SÄMTLICHE Parameter des Geräts konfiguriert werden. Die Parameter sind in 6 Abschnitte je nach ihrer Funktion unterteilt. Um auf das Menü zuzugreifen, drücken Sie 10 Sekunden lang die Tasten N + Q. Falls der Zugangscode aktiviert ist, muss ein 2-stelliger Code eingegeben werden (siehe Seite 19) und sollte der eingegebene Code nicht korrekt sein, beginnt das Gerät nicht mit der Programmierung. -
Seite 23: Parameter
1569H044 Ed.03 12.3.- Parameter Die Parameter sind in 6 Abschnitte je nach ihrer Funktion unterteilt. Um auf das Menü zuzugreifen, drücken Sie 10 Sekunden lang die Tasten N + Q. Die Spalte Def. zeigt die werksseitig gespeicherten Standardwerte an. Die Temperaturwerte werden in °C angezeigt (gleiche Temperatur in °F). Ebene 1.- REGELUNG UND STEUERUNG Beschreibung Werte... - Seite 24 1569H044 Ed.03 Ebene 1.- ABTAUSTEUERUNG Beschreibung Werte Max. (St.) d0 Abtauhäufigkeit (Zeit zwischen 2 Abläufen) (Seite 15) d1 Maximale Abtauungsdauer (0=Abtauung deaktiviert) (Seite 15) (min.) Mitteilungstypen bei der Abtauung (Seite 15): 0=Zeigt die reale Temperatur an; 1=Zeigt die Temperatur zu Beginn der Abtauung an; 2=Zeigt dEF-Mitteilung an (min.) Max.
- Seite 25 1569H044 Ed.03 Ebene 1.- ALARM KONTROLLE Beschreibung Werte Max. A0 Konfiguration der Temperaturarlarme (Seite 18) 0=relativ zu SP; 1=absolut A1 Max. Alarm in Fühler 1 (muss höher als SP sein) (Seite 18) (ºC/ºF) 99,0 99,0 A2 Min. Alarm in Fühler 1 (muss niedriger als SP sein) (Seite 18) (ºC/ºF) A3 Temperaturalarmverzögerung bei Inbetriebnahme.
- Seite 26 Beschreibung Werte Max. L5 Zugangscode (Password) (Seite 19) PU Programmversion (Information) Pr Programmrevision (Information) EP Ausgang auf Ebene 1 Modellabhängige Standardparameter Parameter Modelos AKO-15690/1/2/3 0= Deaktiviert 1=Pump down 1=Alarm 2= Gleich dem 0= Deaktiviert 1=Alarm AKO-15697 Kompressorzustand 2= Gleich dem...
-
Seite 27: Technische Spezifikationen
