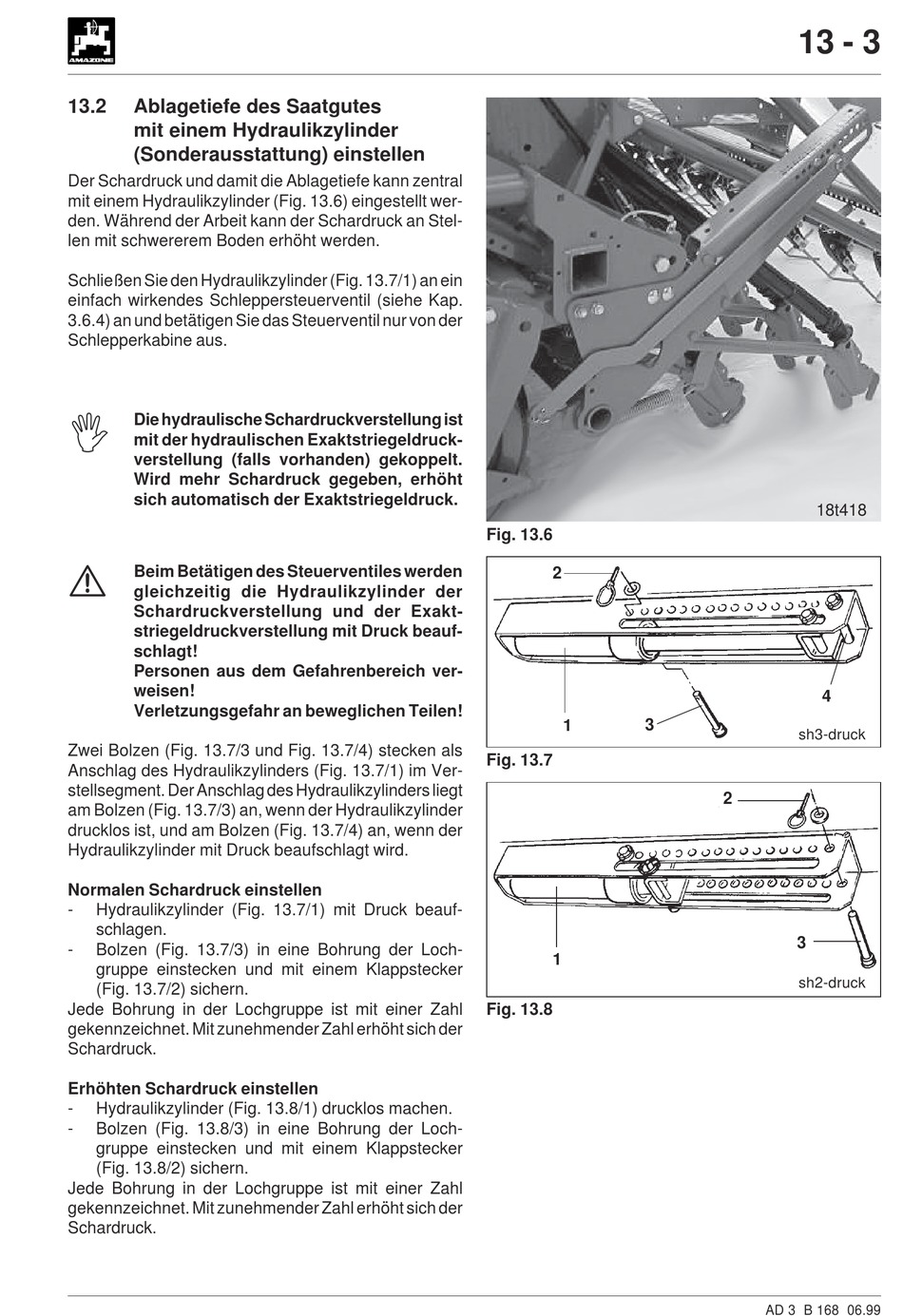

13.2
Ablagetiefe des Saatgutes
mit einem Hydraulikzylinder
(Sonderausstattung) einstellen
Der Schardruck und damit die Ablagetiefe kann zentral
mit einem Hydraulikzylinder (Fig. 13.6) eingestellt wer-
den. Während der Arbeit kann der Schardruck an Stel-
len mit schwererem Boden erhöht werden.
Schließen Sie den Hydraulikzylinder (Fig. 13.7/1) an ein
einfach wirkendes Schleppersteuerventil (siehe Kap.
3.6.4) an und betätigen Sie das Steuerventil nur von der
Schlepperkabine aus.
1
Die hydraulische Schardruckverstellung ist
mit der hydraulischen Exaktstriegeldruck-
verstellung (falls vorhanden) gekoppelt.
Wird mehr Schardruck gegeben, erhöht
sich automatisch der Exaktstriegeldruck.
Beim Betätigen des Steuerventiles werden
gleichzeitig die Hydraulikzylinder der
Schardruckverstellung und der Exakt-
striegeldruckverstellung mit Druck beauf-
schlagt!
Personen aus dem Gefahrenbereich ver-
weisen!
Verletzungsgefahr an beweglichen Teilen!
Zwei Bolzen (Fig. 13.7/3 und Fig. 13.7/4) stecken als
Anschlag des Hydraulikzylinders (Fig. 13.7/1) im Ver-
stellsegment. Der Anschlag des Hydraulikzylinders liegt
am Bolzen (Fig. 13.7/3) an, wenn der Hydraulikzylinder
drucklos ist, und am Bolzen (Fig. 13.7/4) an, wenn der
Hydraulikzylinder mit Druck beaufschlagt wird.
Normalen Schardruck einstellen
-
Hydraulikzylinder (Fig. 13.7/1) mit Druck beauf-
schlagen.
-
Bolzen (Fig. 13.7/3) in eine Bohrung der Loch-
gruppe einstecken und mit einem Klappstecker
(Fig. 13.7/2) sichern.
Jede Bohrung in der Lochgruppe ist mit einer Zahl
gekennzeichnet. Mit zunehmender Zahl erhöht sich der
Schardruck.
Erhöhten Schardruck einstellen
-
Hydraulikzylinder (Fig. 13.8/1) drucklos machen.
-
Bolzen (Fig. 13.8/3) in eine Bohrung der Loch-
gruppe einstecken und mit einem Klappstecker
(Fig. 13.8/2) sichern.
Jede Bohrung in der Lochgruppe ist mit einer Zahl
gekennzeichnet. Mit zunehmender Zahl erhöht sich der
Schardruck.
Fig. 13.6
2
1
3
Fig. 13.7
1
Fig. 13.8
13 - 3
18t418
4
sh3-druck
2
3
sh2-druck
AD 3 B 168 06.99
