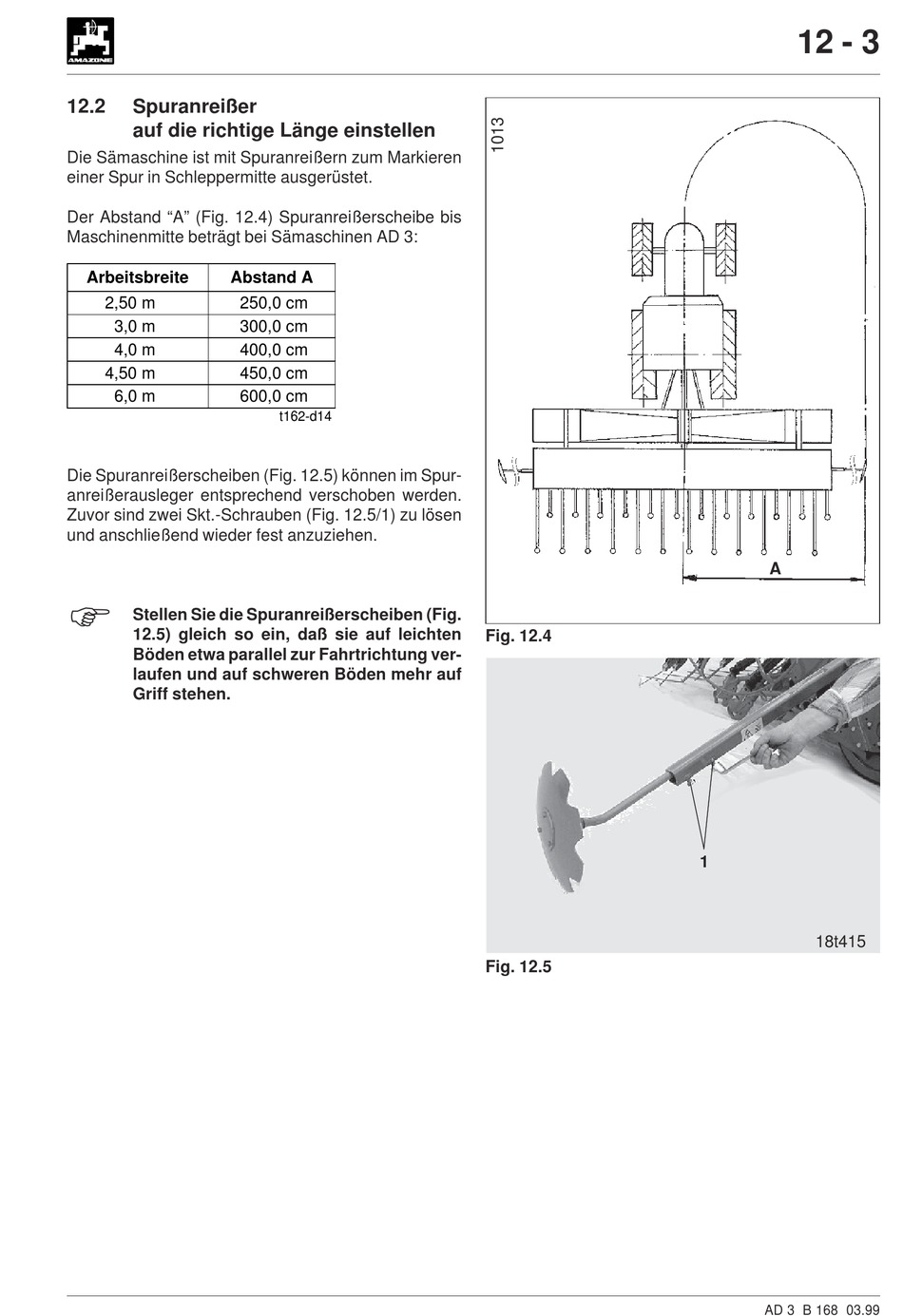

12.2
Spuranreißer
auf die richtige Länge einstellen
Die Sämaschine ist mit Spuranreißern zum Markieren
einer Spur in Schleppermitte ausgerüstet.
Der Abstand "A" (Fig. 12.4) Spuranreißerscheibe bis
Maschinenmitte beträgt bei Sämaschinen AD 3:
Arbeitsbreite
Abstand A
2,50 m
3,0 m
4,0 m
4,50 m
6,0 m
Die Spuranreißerscheiben (Fig. 12.5) können im Spur-
anreißerausleger entsprechend verschoben werden.
Zuvor sind zwei Skt.-Schrauben (Fig. 12.5/1) zu lösen
und anschließend wieder fest anzuziehen.
.
Stellen Sie die Spuranreißerscheiben (Fig.
12.5) gleich so ein, daß sie auf leichten
Böden etwa parallel zur Fahrtrichtung ver-
laufen und auf schweren Böden mehr auf
Griff stehen.
250,0 cm
300,0 cm
400,0 cm
450,0 cm
600,0 cm
t162-d14
Fig. 12.4
Fig. 12.5
12 - 3
A
1
18t415
AD 3 B 168 03.99
