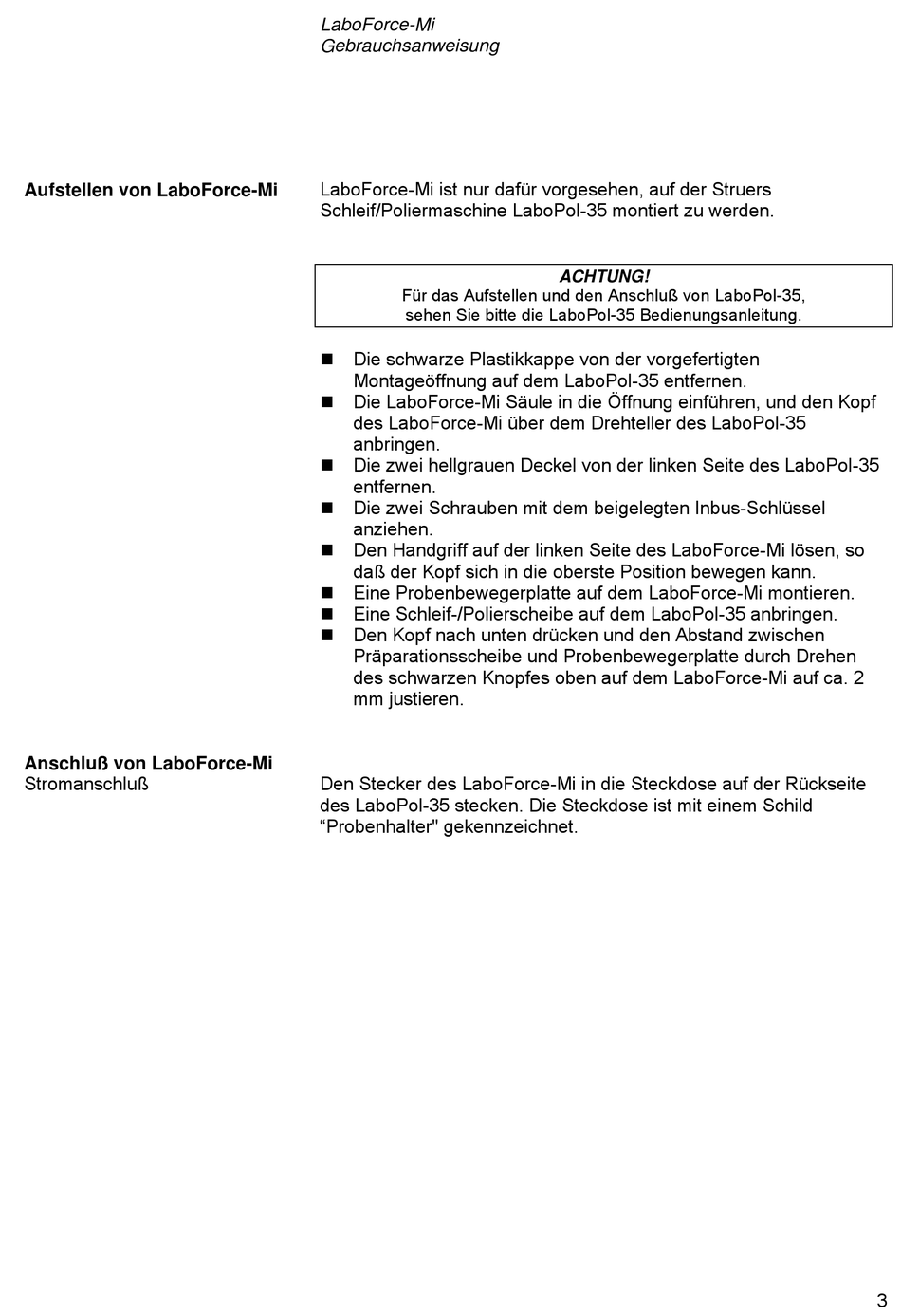

Aufstellen von LaboForce-Mi
Anschluß von LaboForce-Mi
Stromanschluß
LaboForce-Mi
Gebrauchsanweisung
LaboForce-Mi ist nur dafür vorgesehen, auf der Struers
Schleif/Poliermaschine LaboPol-35 montiert zu werden.
Für das Aufstellen und den Anschluß von LaboPol-35,
sehen Sie bitte die LaboPol-35 Bedienungsanleitung.
Die schwarze Plastikkappe von der vorgefertigten

Montageöffnung auf dem LaboPol-35 entfernen.
Die LaboForce-Mi Säule in die Öffnung einführen, und den Kopf

des LaboForce-Mi über dem Drehteller des LaboPol-35
anbringen.
Die zwei hellgrauen Deckel von der linken Seite des LaboPol-35

entfernen.
Die zwei Schrauben mit dem beigelegten Inbus-Schlüssel

anziehen.
Den Handgriff auf der linken Seite des LaboForce-Mi lösen, so

daß der Kopf sich in die oberste Position bewegen kann.
Eine Probenbewegerplatte auf dem LaboForce-Mi montieren.

Eine Schleif-/Polierscheibe auf dem LaboPol-35 anbringen.

Den Kopf nach unten drücken und den Abstand zwischen

Präparationsscheibe und Probenbewegerplatte durch Drehen
des schwarzen Knopfes oben auf dem LaboForce-Mi auf ca. 2
mm justieren.
Den Stecker des LaboForce-Mi in die Steckdose auf der Rückseite
des LaboPol-35 stecken. Die Steckdose ist mit einem Schild
"Probenhalter" gekennzeichnet.
ACHTUNG!
