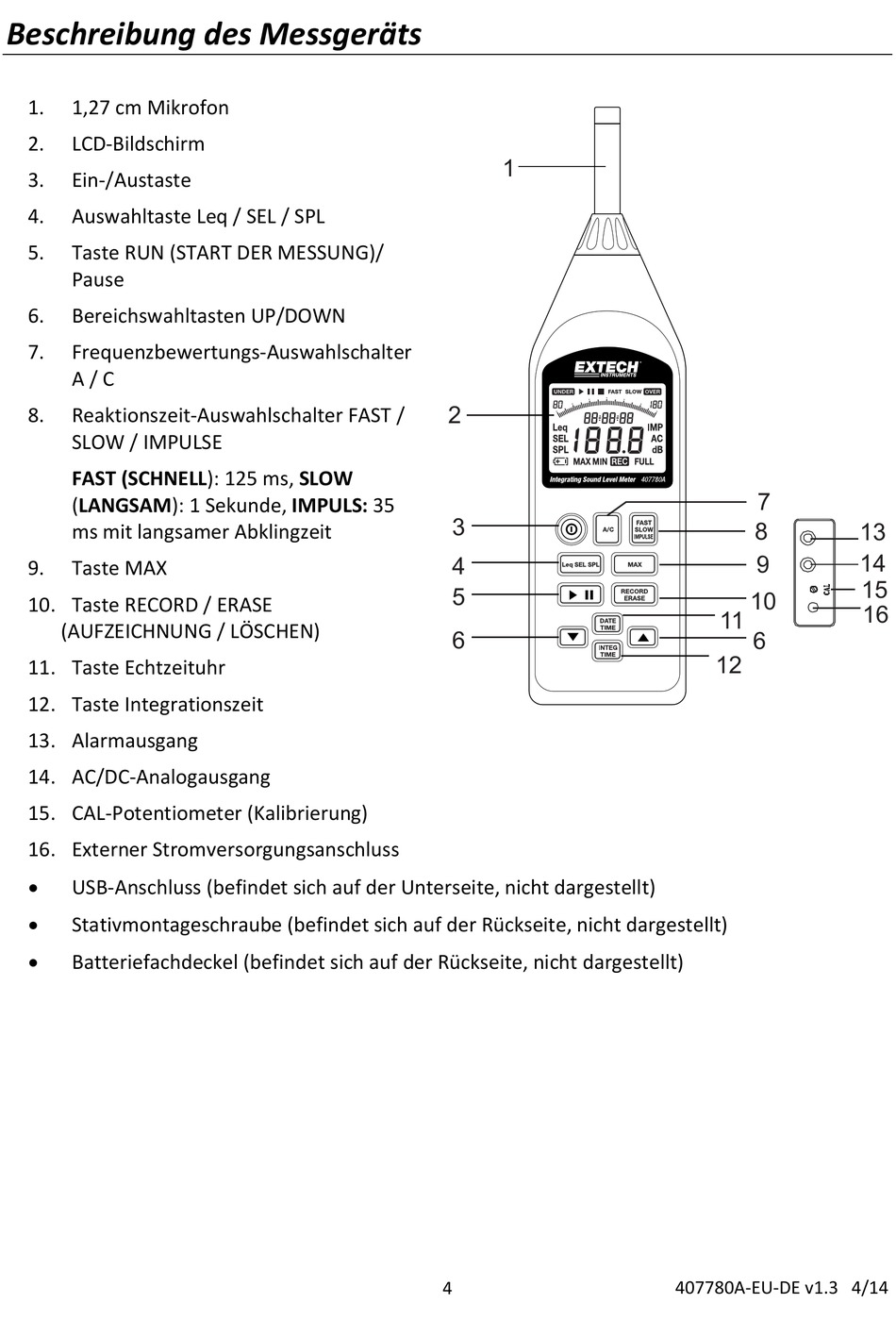

Beschreibung des Messgeräts
1.
1,27 cm Mikrofon
2.
LCD‐Bildschirm
3.
Ein‐/Austaste
4.
Auswahltaste Leq / SEL / SPL
5.
Taste RUN (START DER MESSUNG)/
Pause
6.
Bereichswahltasten UP/DOWN
7.
Frequenzbewertungs‐Auswahlschalter
A / C
8.
Reaktionszeit‐Auswahlschalter FAST /
SLOW / IMPULSE
FAST (SCHNELL): 125 ms, SLOW
(LANGSAM): 1 Sekunde, IMPULS: 35
ms mit langsamer Abklingzeit
9.
Taste MAX
10. Taste RECORD / ERASE
(AUFZEICHNUNG / LÖSCHEN)
11. Taste Echtzeituhr
12. Taste Integrationszeit
13. Alarmausgang
14. AC/DC‐Analogausgang
15. CAL‐Potentiometer (Kalibrierung)
16. Externer Stromversorgungsanschluss
USB‐Anschluss (befindet sich auf der Unterseite, nicht dargestellt)
Stativmontageschraube (befindet sich auf der Rückseite, nicht dargestellt)
Batteriefachdeckel (befindet sich auf der Rückseite, nicht dargestellt)
1
2
3
4
5
6
4
7
8
9
10
11
6
12
407780A‐EU‐DE v1.3 4/14
13
14
15
16
