Kalibrierung
Die Kalibrierung des integrierenden Schallpegel‐Dataloggers benötigt einen akustischen
Kalibrator wie z. B. das Extech Modell 407766 oder 407744.
1.
Konfigurieren Sie das Messgerät wie folgt:
• Anzeige: SPL (dBA)
• Reaktionszeitmodus: FAST
2.
Setzen Sie das Mikrofon in die Öffnung des akustischen Kalibrators
ein.
3.
Schalten Sie den Kalibrator ein.
4.

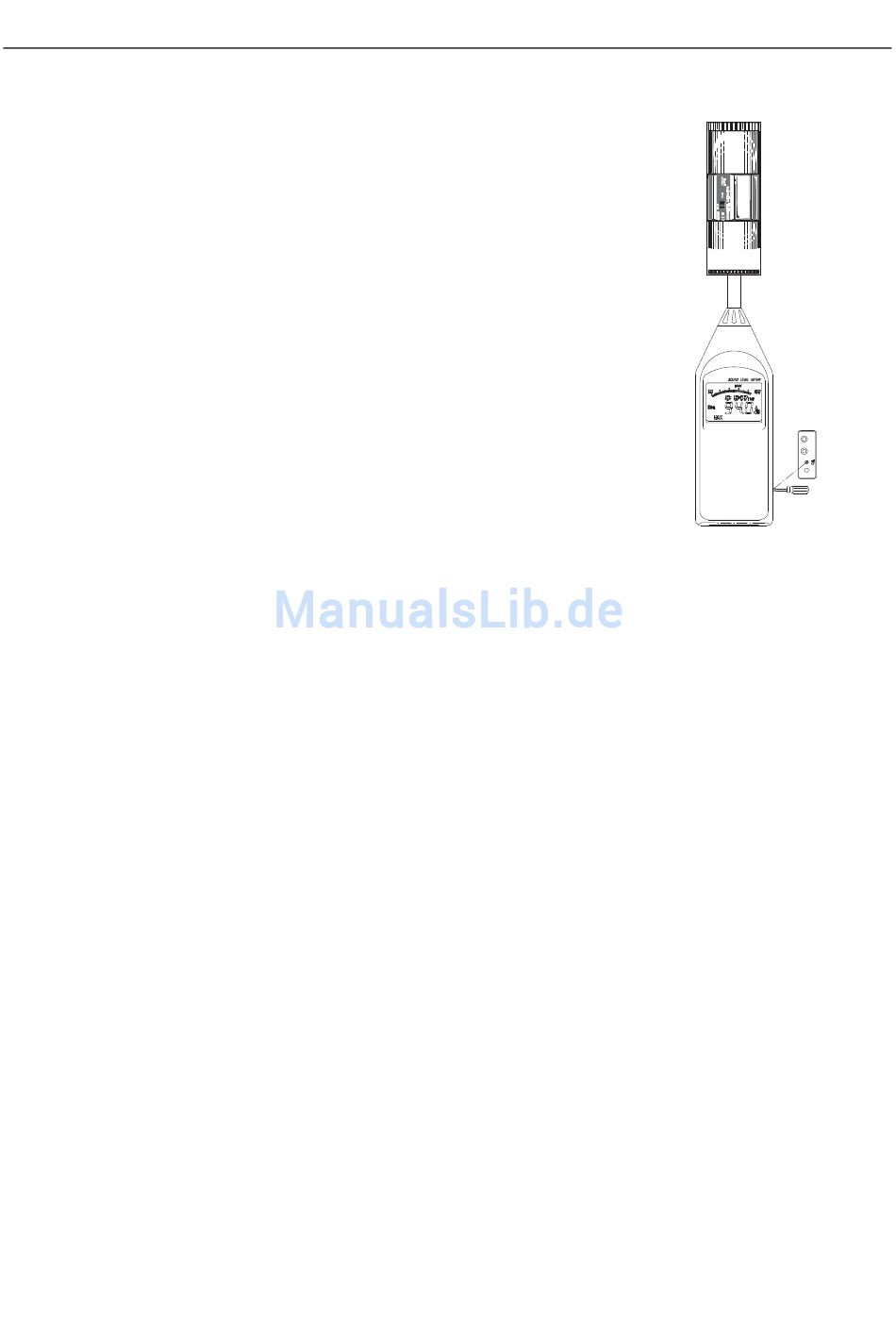

Stellen Sie das Kalibrierungspotentiometer des Messgeräts wie in
nebenstehender Abbildung dargestellt ein, bis die Anzeige des
Messgeräts dem akustischen Kalibratorausgangssignal (in der Regel
94 oder 114 dB) entspricht.
5.
Schalten Sie den Kalibrator aus.
6.
Stecken Sie den Kalibrator sehr vorsichtig vom Mikrofon ab, um ein
Beschädigung des Mikrofons zu vermeiden.
7.
Falls das Einstellen des Potentiometers sich nicht auf den angezeigten Messwert auswirkt
oder die Einstellung keinen entsprechenden Wert angezeigt, senden Sie das Gerät bitte zur
Überprüfung an den Kundendienst.
13
407780A‐EU‐DE v1.3 4/14
