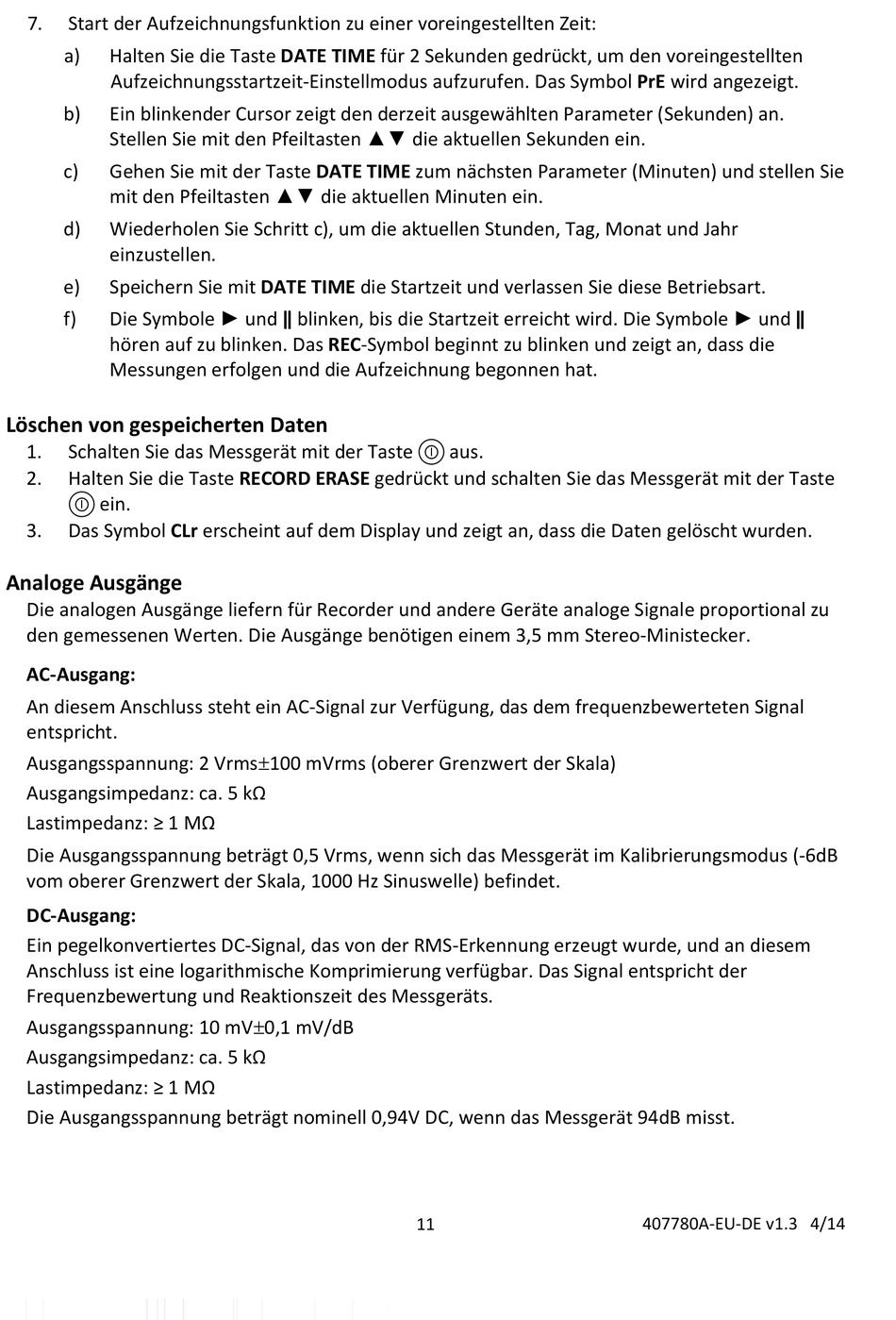

7. Start der Aufzeichnungsfunktion zu einer voreingestellten Zeit:
a) Halten Sie die Taste DATE TIME für 2 Sekunden gedrückt, um den voreingestellten
Aufzeichnungsstartzeit‐Einstellmodus aufzurufen. Das Symbol PrE wird angezeigt.
b) Ein blinkender Cursor zeigt den derzeit ausgewählten Parameter (Sekunden) an.
Stellen Sie mit den Pfeiltasten ▲▼ die aktuellen Sekunden ein.
c) Gehen Sie mit der Taste DATE TIME zum nächsten Parameter (Minuten) und stellen Sie
mit den Pfeiltasten ▲▼ die aktuellen Minuten ein.
d) Wiederholen Sie Schritt c), um die aktuellen Stunden, Tag, Monat und Jahr
einzustellen.
e) Speichern Sie mit DATE TIME die Startzeit und verlassen Sie diese Betriebsart.
f) Die Symbole ► und ‖ blinken, bis die Startzeit erreicht wird. Die Symbole ► und ‖
hören auf zu blinken. Das REC‐Symbol beginnt zu blinken und zeigt an, dass die
Messungen erfolgen und die Aufzeichnung begonnen hat.
Löschen von gespeicherten Daten
1. Schalten Sie das Messgerät mit der Taste
2. Halten Sie die Taste RECORD ERASE gedrückt und schalten Sie das Messgerät mit der Taste
ein.
3. Das Symbol CLr erscheint auf dem Display und zeigt an, dass die Daten gelöscht wurden.
Analoge Ausgänge
Die analogen Ausgänge liefern für Recorder und andere Geräte analoge Signale proportional zu
den gemessenen Werten. Die Ausgänge benötigen einem 3,5 mm Stereo‐Ministecker.
AC‐Ausgang:
An diesem Anschluss steht ein AC‐Signal zur Verfügung, das dem frequenzbewerteten Signal
entspricht.
Ausgangsspannung: 2 Vrms100 mVrms (oberer Grenzwert der Skala)
Ausgangsimpedanz: ca. 5 kΩ
Lastimpedanz: ≥ 1 MΩ
Die Ausgangsspannung beträgt 0,5 Vrms, wenn sich das Messgerät im Kalibrierungsmodus (‐6dB
vom oberer Grenzwert der Skala, 1000 Hz Sinuswelle) befindet.
DC‐Ausgang:
Ein pegelkonvertiertes DC‐Signal, das von der RMS‐Erkennung erzeugt wurde, und an diesem
Anschluss ist eine logarithmische Komprimierung verfügbar. Das Signal entspricht der
Frequenzbewertung und Reaktionszeit des Messgeräts.
Ausgangsspannung: 10 mV0,1 mV/dB
Ausgangsimpedanz: ca. 5 kΩ
Lastimpedanz: ≥ 1 MΩ
Die Ausgangsspannung beträgt nominell 0,94V DC, wenn das Messgerät 94dB misst.
aus.
