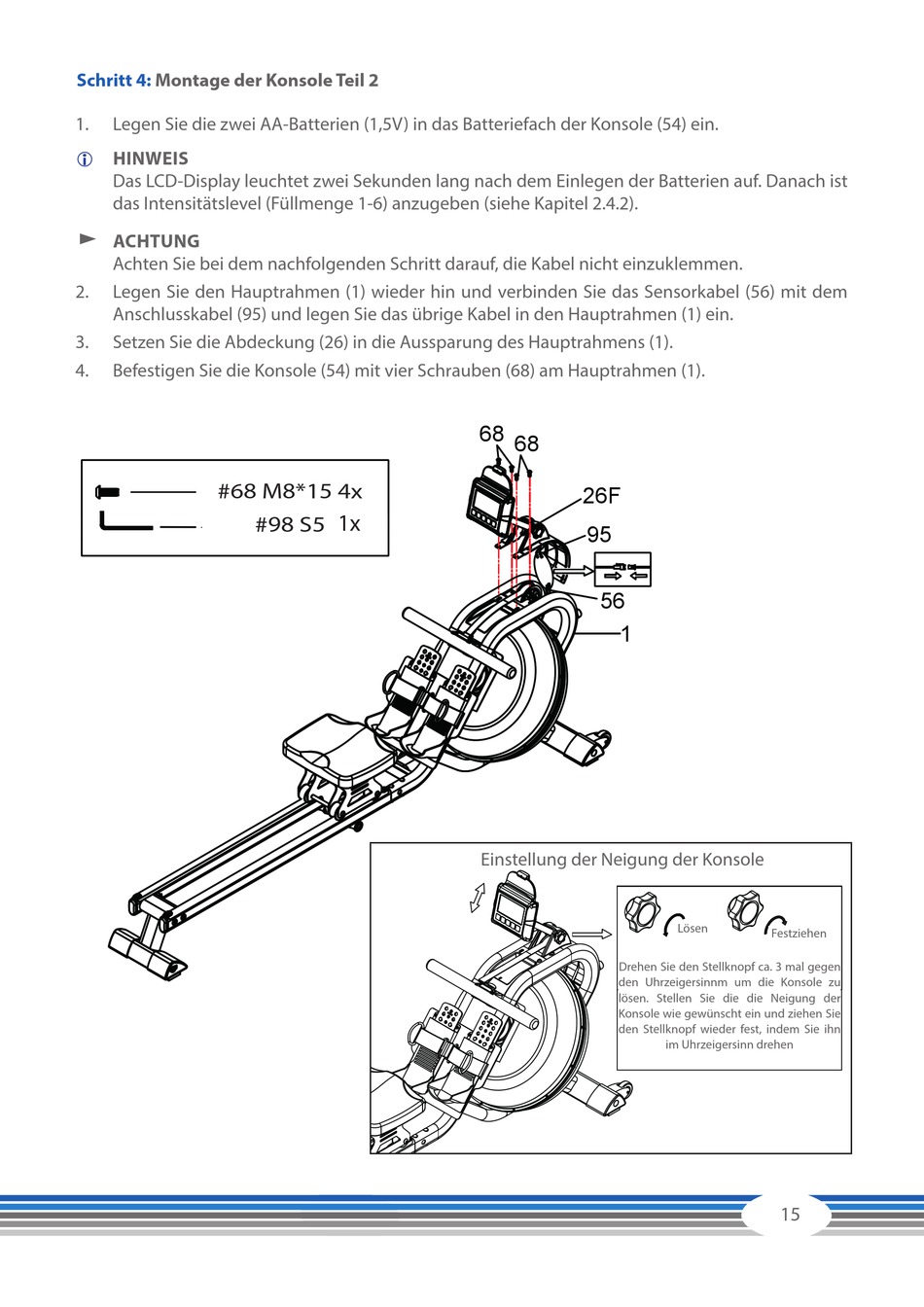

Schritt 4: Montage der Konsole Teil 2
1. Legen Sie die zwei AA-Batterien (1,5V) in das Batteriefach der Konsole (54) ein.

HINWEIS
Das LCD-Display leuchtet zwei Sekunden lang nach dem Einlegen der Batterien auf. Danach ist
das Intensitätslevel (Füllmenge 1-6) anzugeben (siehe Kapitel 2.4.2).
ACHTUNG
Achten Sie bei dem nachfolgenden Schritt darauf, die Kabel nicht einzuklemmen.
2. Legen Sie den Hauptrahmen (1) wieder hin und verbinden Sie das Sensorkabel (56) mit dem
Anschlusskabel (95) und legen Sie das übrige Kabel in den Hauptrahmen (1) ein.
3. Setzen Sie die Abdeckung (26) in die Aussparung des Hauptrahmens (1).
4. Befestigen Sie die Konsole (54) mit vier Schrauben (68) am Hauptrahmen (1).
#68 M8*15
#68 M8*15 4x
4pcs
#98 S5
1x
#98 S5
68 68
26F
95
56
1
Adjust the angle of computer
Einstellung der Neigung der Konsole
After 3 turns of anticlockwise release,
adjust the computer angle to a suitable position,
Drehen Sie den Stellknopf ca. 3 mal gegen
and then lock clockwise.
den Uhrzeigersinnm um die Konsole zu
lösen. Stellen Sie die die Neigung der
先松 旋 （3 圈），
Konsole wie gewünscht ein und ziehen Sie
然后 整合适的 子表角度，
den Stellknopf wieder fest, indem Sie ihn
在
Release Lösen
Locking
Festziehen
旋
im Uhrzeigersinn drehen
