CARDIOSTRONG CST-BRPRO Montage- Und Bedienungsanleitung Seite 14

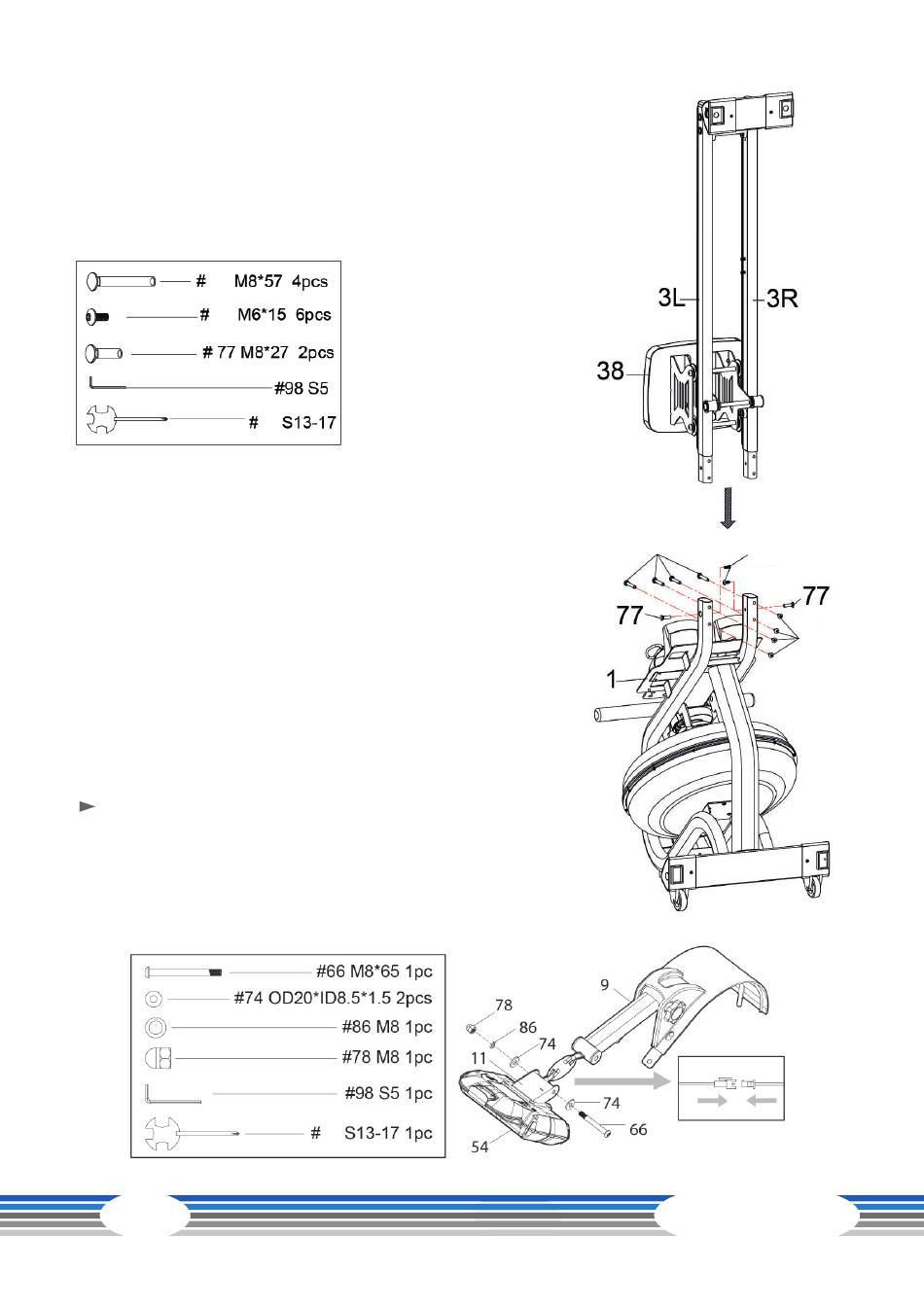

Schritt 2: Verbinden der Gleitschienen mit dem Hauptrahmen
1. Stellen Sie den Hauptrahmen (1) hochkant auf.
2. Befestigen Sie die Gleitschiene (3L/R) am Rahmen (1) mit vier
Schrauben (99) an der Oberseite/Sitzseite, zwei Schrauben
(77) an der Außenseite und sechs Schrauben (65) an der
Unterseite.
3. Ziehen Sie die Schrauben fest an.
99
65
Schritt 3: Montage der Konsole Teil 1
1. Lösen und entfernen Sie die an der Konsolenhalterung (9)
vormontierte Schraube (66), die Unterlegscheiben (74), die
Federscheibe (86) und die Kontermutter (78).
2. Verbinden Sie die Kabel der Konsole (54) mit ihren
entsprechenden Gegenstücken der Konsolenhalterung (9).
3. Stecken Sie das überschüssige Kabel in den Korpus der
Konsolenhalterung (9).
ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht
einzuklemmen.
4. Befestigen Sie die Konsole (54) an der Konsolenhalterung (9)
mit der zuvor gelösten Schraube (66), den Unterlegscheiben
(74), der Federscheibe (86) und der Kontermutter (78).
14
71
71
99
65
65
BALTIC PRO
