Nilfisk SW4000 Kurzanleitung Seite 10

DEUTSCH

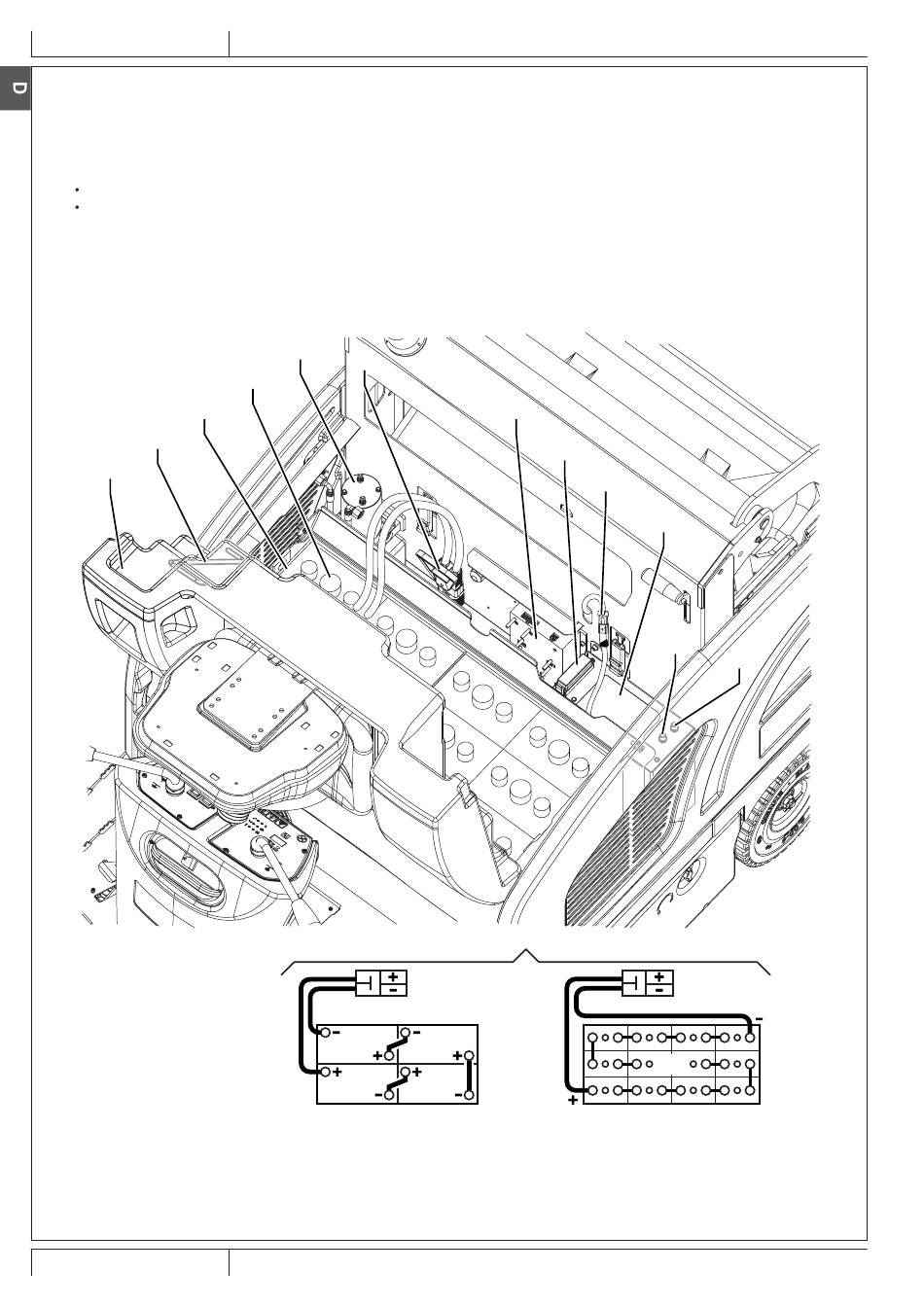

GERÄTEAUFBAU (Fortsetzung)
41. Griff der Batterieabdeckungshaube
42. Bleibatterien (WET) oder Gelbatterien (GEL-AGM) als
Option
43. Batterieverschlussstopfen (nur für WET-Batterien)
44. Anschlusspläne Batterien:
Vier 6 V-Batterien
Eine 24 V-Batterie
45. Batteriesteckverbinder
46. Selbstrückstellende thermische Sicherung Motor rechter
Seitenbesen
42
52
41
6
KURZANLEITUNG
51
45
43
6V
6V
SW4000 - 1464807000
47. Selbstrückstellende thermische Sicherung Motor linker
Seitenbesen (optional)
48. Flachsicherungskasten
49. Kasten elektrische Bauteile
50. Platine Antriebsanlage
51. Hydraulikaggregat mit Tank zum Anheben des
Abfallbehälters
52. Sicherheitsstützstab bei geöffneter Motorhaube
53. Steckverbinder Saugmotor
50
48
44
BATTERY
PLUG
6V
6V
53
49
47
46
BATTERY
PLUG
24V
P100589
