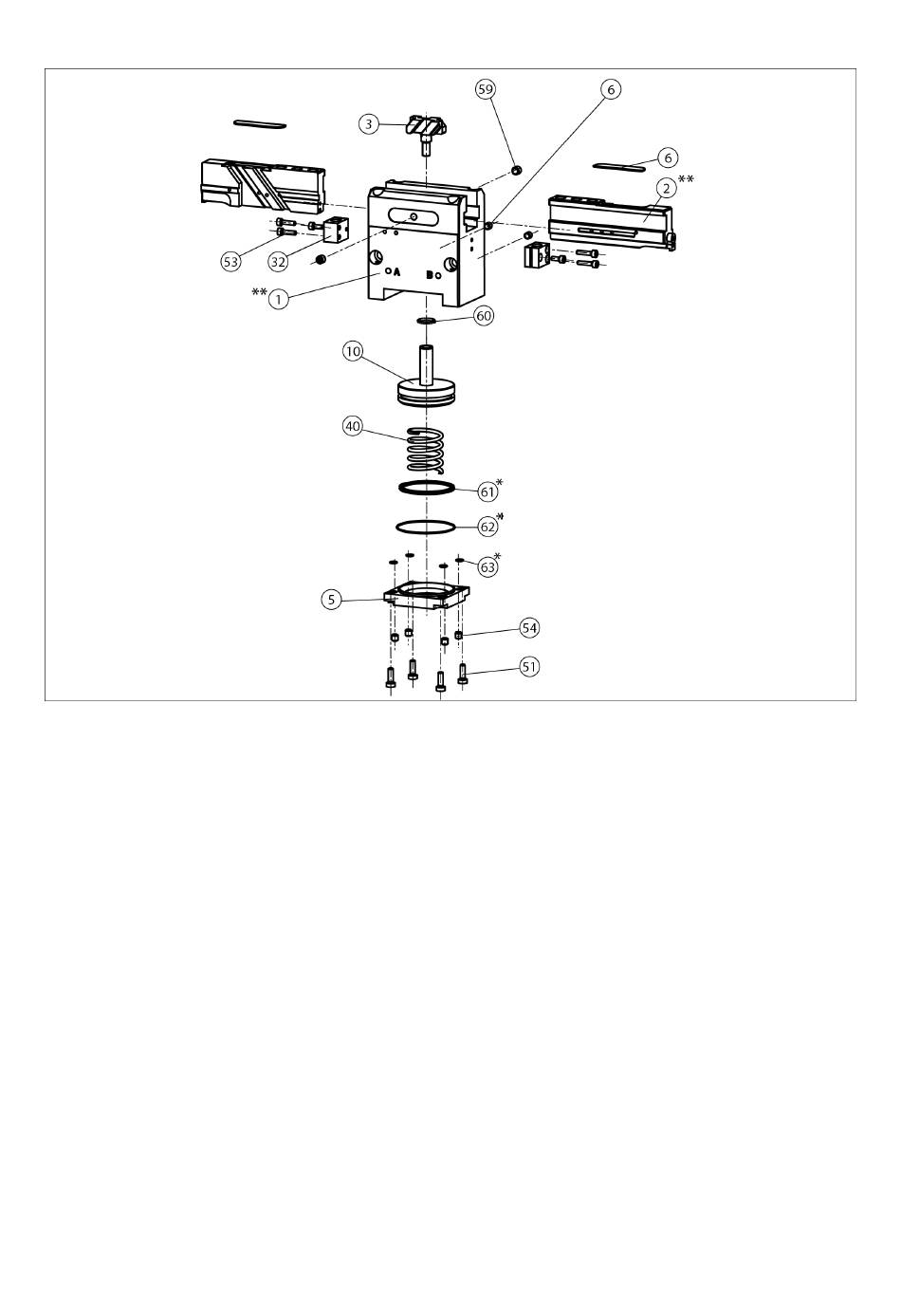

Zusammenbauzeichnung
Zusammenbau der Variante Innengreifend (IS)
* Verschleißteil, bei Wartung erneuern.
Im Dichtsatz enthalten. Dichtsatz kann nur komplett bestellt werden.
** Positionen sind aufeinander abgestimmt und können nicht vom Kunden
ausgetauscht werden.
(6) / (59) nicht bei PGF 80 - 125
