5.2 Anschlüsse

5.2.1 Mechanischer Anschluss

Ebenheit der
Anschraubfläche
Anschlüsse an den
Grundbacken
09.00 | PGF | Montage- und Betriebsanleitung | de | 389276
Die Werte beziehen sich auf die gesamte Anschraubfläche, auf
der das Produkt montiert wird.
Kantenlängen
< 100
> 100
Tab.: Anforderungen an die Ebenheit der Anschraubfläche (Maße in mm)

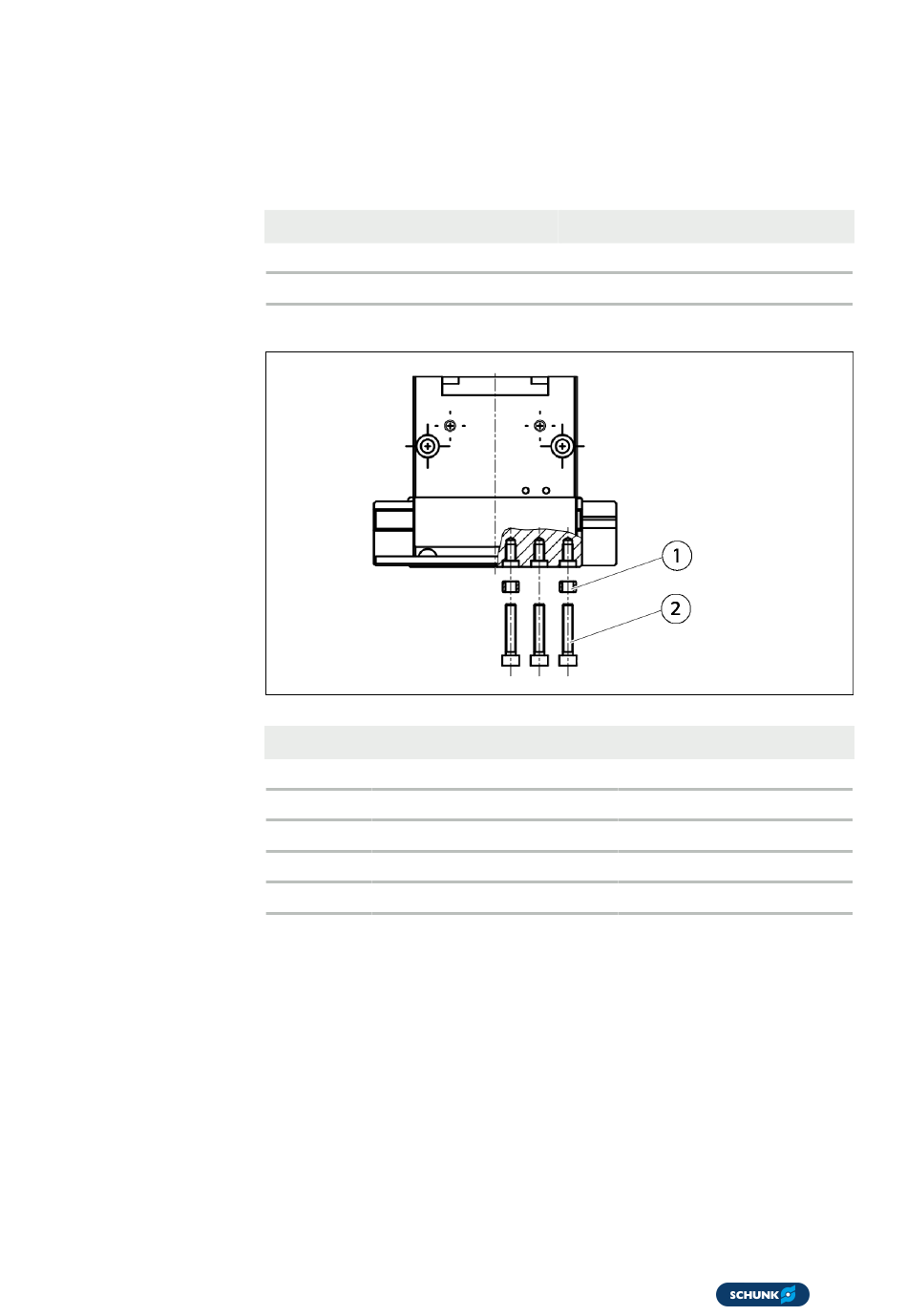

Anschlüsse an den Grundbacken
Baugröße ① Zentrierhülsen
50
64
80
100
125
* Gewinde / maximale Einschraubtiefe ab Anschlagfläche [mm]
Zulässige Unebenheit
< 0.02
< 0.05
Ø 5
Ø 6
Ø 8
Ø 10
Ø 12
Montage
② Schrauben *
M3 / 8
M4 / 10
M5 / 11
M6 / 13
M8 / 16
