2.2

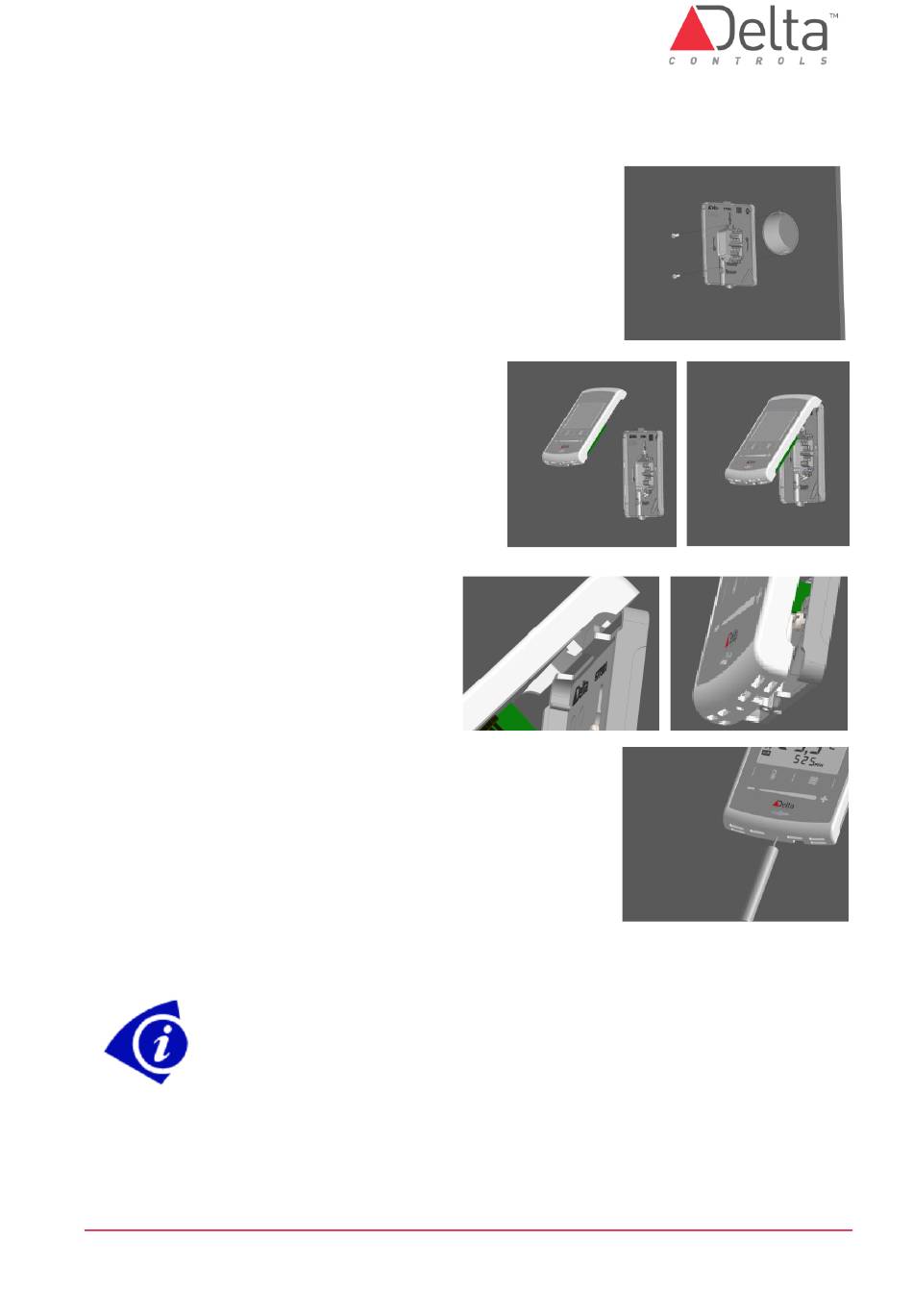

Einbau
1. Befestigen Sie die Rückwand an einen Schaltkasten
oder direkt an eine Wand mit geeigneten Schrauben.
Anschließend können Sie die Verkabelung
anschließen.
2. Führen Sie den eZNS im 45° Winkel
(wie in der nebenstehenden Abbildung)
von oben an die befestigte Platte heran.
3. Haken Sie den eZNS zuerst oben
ein und drücken Sie ihn
anschließend von unten an die
Rückplatte ran.
4. Schließlich kann die Verschlussschraube (untere
Kante) im Uhrzeigersinn festgezogen werden, um
das Gerät sicher zu verschließen.
Die Tasten sind mit einer Schutzfolie überzogen, die vor der Übergabe an
den Kunden entfernt werden kann. Ziehen Sie hierzu die Folie von einer
der oberen Ecken nach unten ab. Achten Sie darauf, dass Sie die Folie
nicht direkt nach außen ziehen, da sonst die Beschriftung der Tasten
beschädigt werden könnte.
