ATTENZIONE! Cappe aspiranti o ventilatori di estrazione di aria del locale potrebbero causare problemi per il corretto funzionamento
dell'apparecchio in mancanza di apposita presa d'aria o in caso di presa d'aria sottodimensionata.

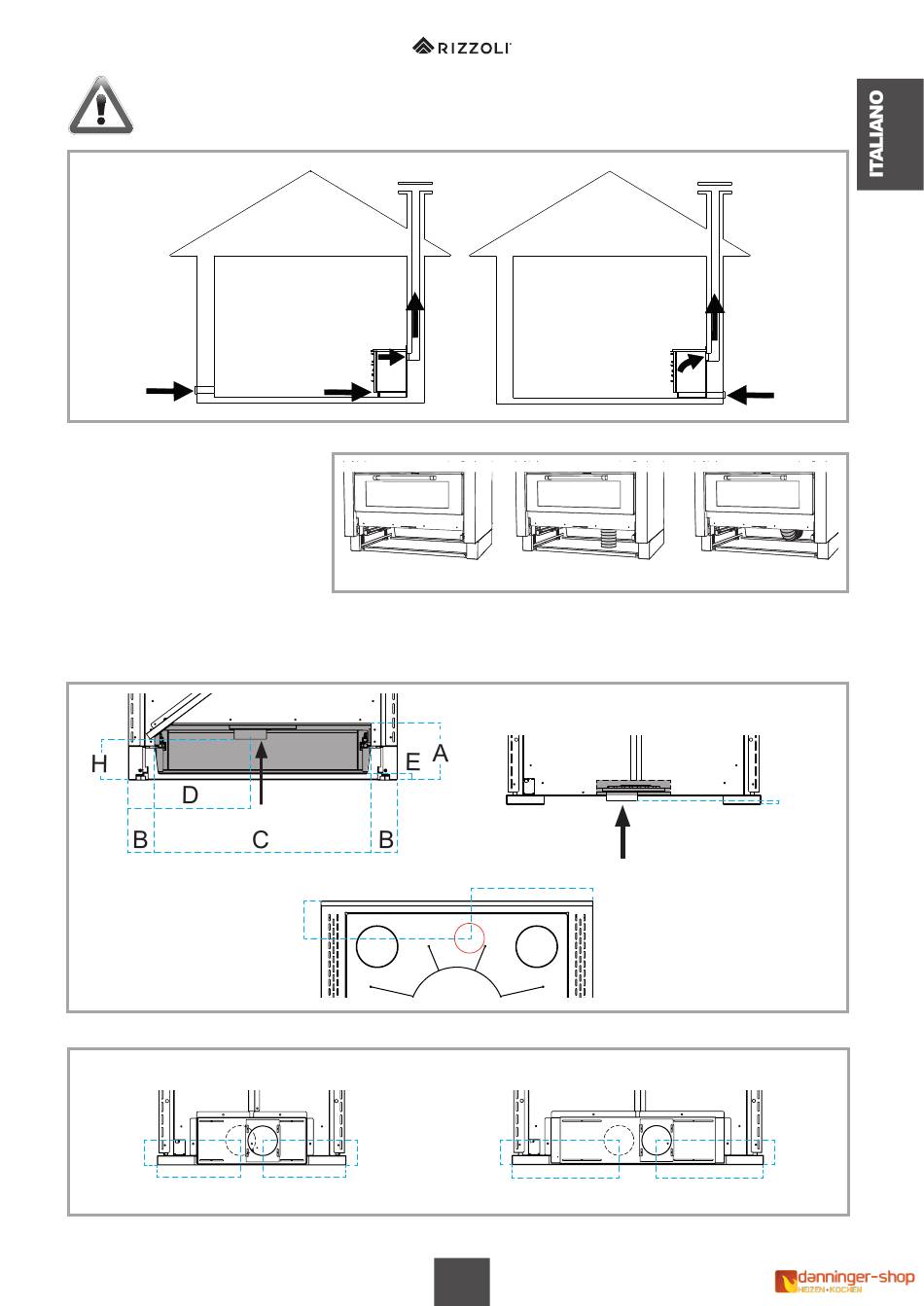

Figura 12 - Installazione mediante presa d'aria nel locale e installazione con presa d'aria esterna collegata direttamente alla cucinaa legna.
Figura 13– Modi di collegamento della presa
d'aria della cucina a legna.
A= Presa aria esterna non collegata
B= Presa aria esterna a pavimento
C= Presa aria esterna a parete
Per semplificare il collegamento si consiglia di predisporre la presad'aria esterna sul pavimento in corrispondenza dell'interno dello zoccolo, oppure a parete
attraverso la parte posteriore della cucina a legna, secondo specifiche variabili in funzione del modello (vedi tabella 2 e figura 14).
Per le cucine a legna serie ML è raccomandato il collegamento della presa d'aria a pavimento, ma è possibile avere su richiesta un accessorio aggiuntivo per
poter effettuare il collegamento a parete (vedi figura 15).
Figura 14 – Vista posteriore dello zoccolo della cucina a legnae specifiche per il collegamento con la presa d'aria esterna.
ML 60
77 ± 10
265 ± 35
Figura 15 - Scatola aggiuntiva per ML 60 e ML 80 per collegamentotramite presa d'aria esterna posteriore.
A
Ingresso
aria esterna
F
77 ± 10
77 ± 10
265 ± 35
B
D
ML 80
340 ± 60
9
C
H
Ingresso
aria esterna
77 ± 10
340 ± 60
