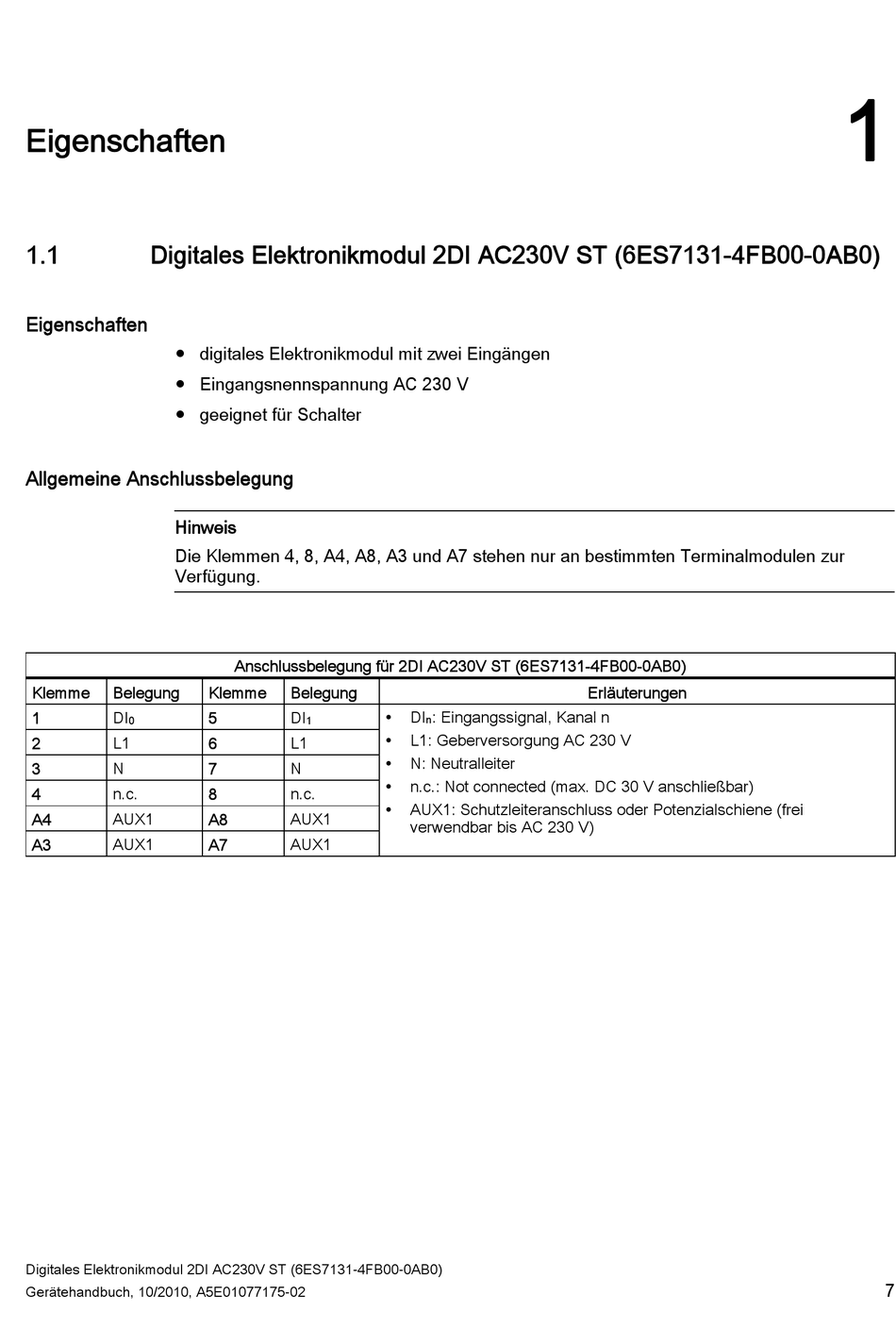

Eigenschaften

1.1

Digitales Elektronikmodul 2DI AC230V ST (6ES7131-4FB00-0AB0)

Eigenschaften
● digitales Elektronikmodul mit zwei Eingängen
● Eingangsnennspannung AC 230 V
● geeignet für Schalter
Allgemeine Anschlussbelegung
Hinweis
Die Klemmen 4, 8, A4, A8, A3 und A7 stehen nur an bestimmten Terminalmodulen zur
Verfügung.
Klemme Belegung
1 DI
0
2 L1
3 N
4 n.c.
A4 AUX1
A3 AUX1
Digitales Elektronikmodul 2DI AC230V ST (6ES7131-4FB00-0AB0)
Gerätehandbuch, 10/2010, A5E01077175-02
Anschlussbelegung für 2DI AC230V ST (6ES7131-4FB00-0AB0)
Klemme Belegung
5 DI
1
6 L1
7 N
8 n.c.
A8 AUX1
A7 AUX1
DI : Eingangssignal, Kanal n

n
L1: Geberversorgung AC 230 V

N: Neutralleiter

n.c.: Not connected (max. DC 30 V anschließbar)

AUX1: Schutzleiteranschluss oder Potenzialschiene (frei

verwendbar bis AC 230 V)
Erläuterungen
