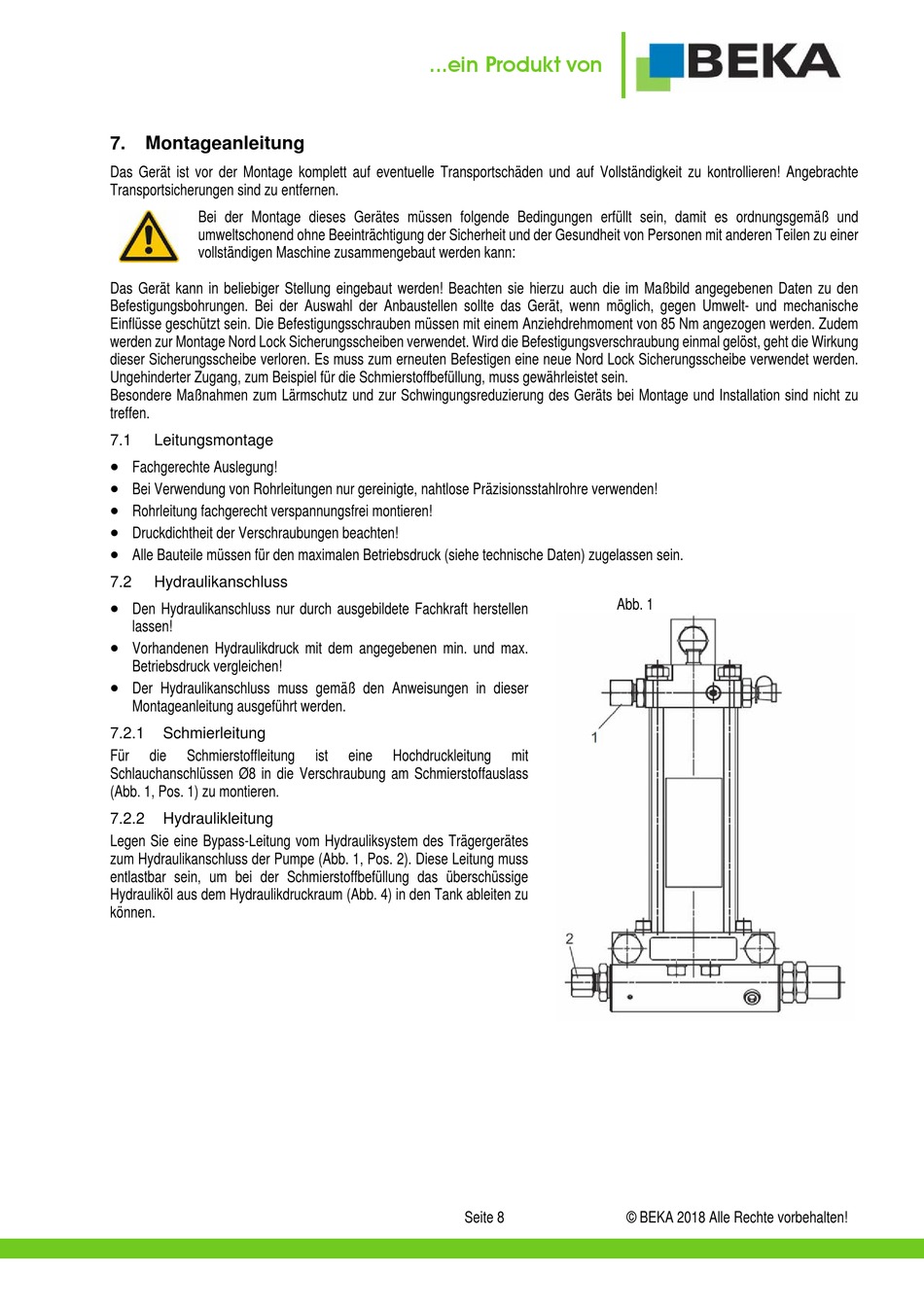

7.
Montageanleitung
Das Gerät ist vor der Montage komplett auf eventuelle Transportschäden und auf Vollständigkeit zu kontrollieren! Angebrachte
Transportsicherungen sind zu entfernen.
Bei der Montage dieses Gerätes müssen folgende Bedingungen erfüllt sein, damit es ordnungsgemäß und
umweltschonend ohne Beeinträchtigung der Sicherheit und der Gesundheit von Personen mit anderen Teilen zu einer
vollständigen Maschine zusammengebaut werden kann:
Das Gerät kann in beliebiger Stellung eingebaut werden! Beachten sie hierzu auch die im Maßbild angegebenen Daten zu den
Befestigungsbohrungen. Bei der Auswahl der Anbaustellen sollte das Gerät, wenn möglich, gegen Umwelt- und mechanische
Einflüsse geschützt sein. Die Befestigungsschrauben müssen mit einem Anziehdrehmoment von 85 Nm angezogen werden. Zudem
werden zur Montage Nord Lock Sicherungsscheiben verwendet. Wird die Befestigungsverschraubung einmal gelöst, geht die Wirkung
dieser Sicherungsscheibe verloren. Es muss zum erneuten Befestigen eine neue Nord Lock Sicherungsscheibe verwendet werden.
Ungehinderter Zugang, zum Beispiel für die Schmierstoffbefüllung, muss gewährleistet sein.
Besondere Maßnahmen zum Lärmschutz und zur Schwingungsreduzierung des Geräts bei Montage und Installation sind nicht zu
treffen.
7.1
Leitungsmontage
Fachgerechte Auslegung!
Bei Verwendung von Rohrleitungen nur gereinigte, nahtlose Präzisionsstahlrohre verwenden!
Rohrleitung fachgerecht verspannungsfrei montieren!
Druckdichtheit der Verschraubungen beachten!
Alle Bauteile müssen für den maximalen Betriebsdruck (siehe technische Daten) zugelassen sein.
7.2
Hydraulikanschluss
Den Hydraulikanschluss nur durch ausgebildete Fachkraft herstellen
lassen!
Vorhandenen Hydraulikdruck mit dem angegebenen min. und max.
Betriebsdruck vergleichen!
Der Hydraulikanschluss muss gemäß den Anweisungen in dieser
Montageanleitung ausgeführt werden.
7.2.1
Schmierleitung
Für
die
Schmierstoffleitung
Schlauchanschlüssen Ø8 in die Verschraubung am Schmierstoffauslass
(Abb. 1, Pos. 1) zu montieren.
7.2.2
Hydraulikleitung
Legen Sie eine Bypass-Leitung vom Hydrauliksystem des Trägergerätes
zum Hydraulikanschluss der Pumpe (Abb. 1, Pos. 2). Diese Leitung muss
entlastbar sein, um bei der Schmierstoffbefüllung das überschüssige
Hydrauliköl aus dem Hydraulikdruckraum (Abb. 4) in den Tank ableiten zu
können.
...ein Produkt von
ist
eine
Hochdruckleitung
Seite 8
Abb. 1
mit
© BEKA 2018 Alle Rechte vorbehalten!
