Hydraulikpumpe

Werbung

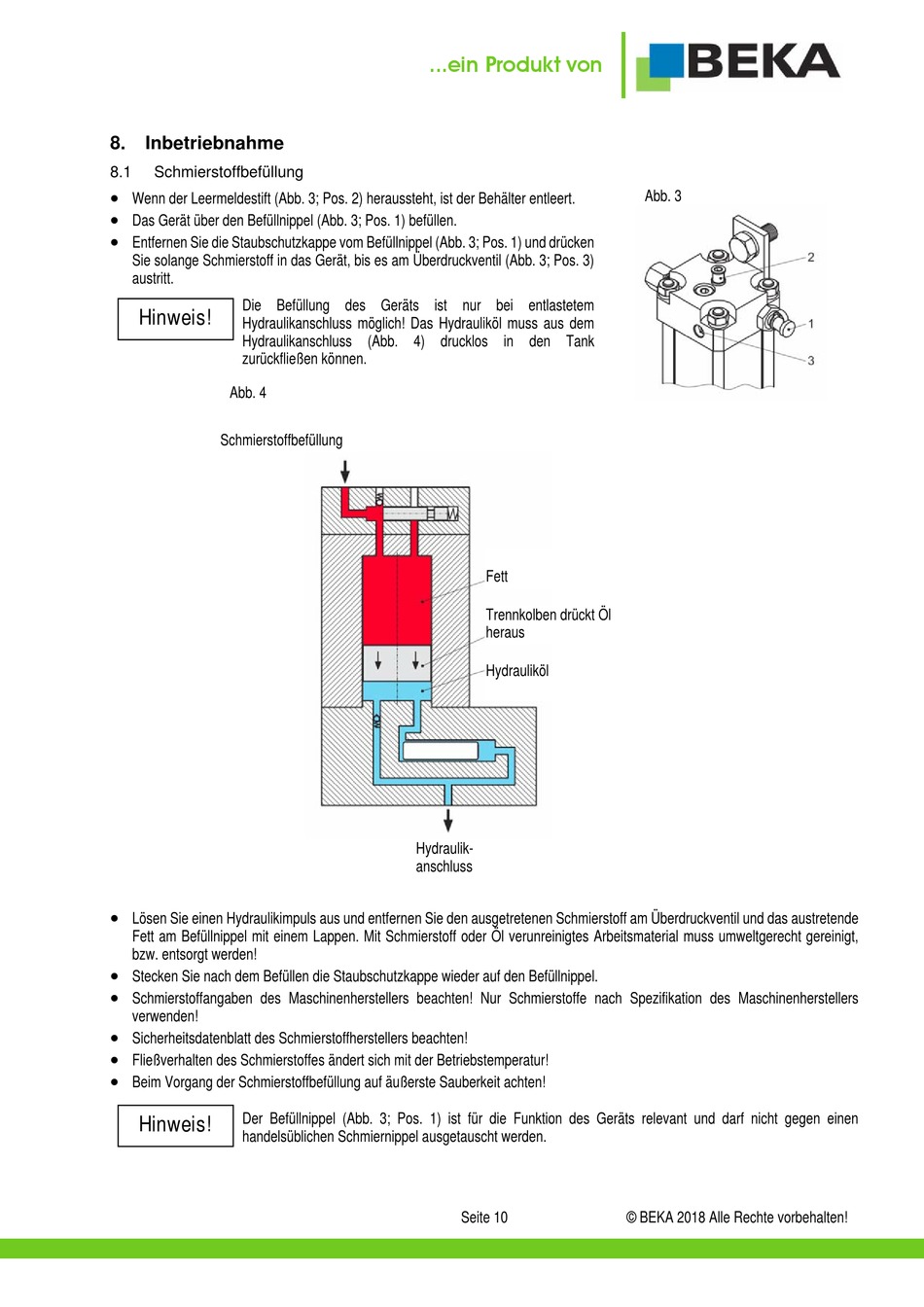

8.
Inbetriebnahme
8.1
Schmierstoffbefüllung
Wenn der Leermeldestift (Abb. 3; Pos. 2) heraussteht, ist der Behälter entleert.
Das Gerät über den Befüllnippel (Abb. 3; Pos. 1) befüllen.
Entfernen Sie die Staubschutzkappe vom Befüllnippel (Abb. 3; Pos. 1) und drücken
Sie solange Schmierstoff in das Gerät, bis es am Überdruckventil (Abb. 3; Pos. 3)
austritt.
Die Befüllung des Geräts ist nur bei entlastetem
Hinweis!
Hydraulikanschluss möglich! Das Hydrauliköl muss aus dem
Hydraulikanschluss (Abb. 4) drucklos in den Tank
zurückfließen können.
Abb. 4
Schmierstoffbefüllung
Lösen Sie einen Hydraulikimpuls aus und entfernen Sie den ausgetretenen Schmierstoff am Überdruckventil und das austretende
Fett am Befüllnippel mit einem Lappen. Mit Schmierstoff oder Öl verunreinigtes Arbeitsmaterial muss umweltgerecht gereinigt,
bzw. entsorgt werden!
Stecken Sie nach dem Befüllen die Staubschutzkappe wieder auf den Befüllnippel.
Schmierstoffangaben des Maschinenherstellers beachten! Nur Schmierstoffe nach Spezifikation des Maschinenherstellers
verwenden!
Sicherheitsdatenblatt des Schmierstoffherstellers beachten!
Fließverhalten des Schmierstoffes ändert sich mit der Betriebstemperatur!
Beim Vorgang der Schmierstoffbefüllung auf äußerste Sauberkeit achten!
Der Befüllnippel (Abb. 3; Pos. 1) ist für die Funktion des Geräts relevant und darf nicht gegen einen
Hinweis!
handelsüblichen Schmiernippel ausgetauscht werden.
...ein Produkt von
Fett
Trennkolben drückt Öl
heraus
Hydrauliköl
Hydraulik-
anschluss
Seite 10
Abb. 3
© BEKA 2018 Alle Rechte vorbehalten!
