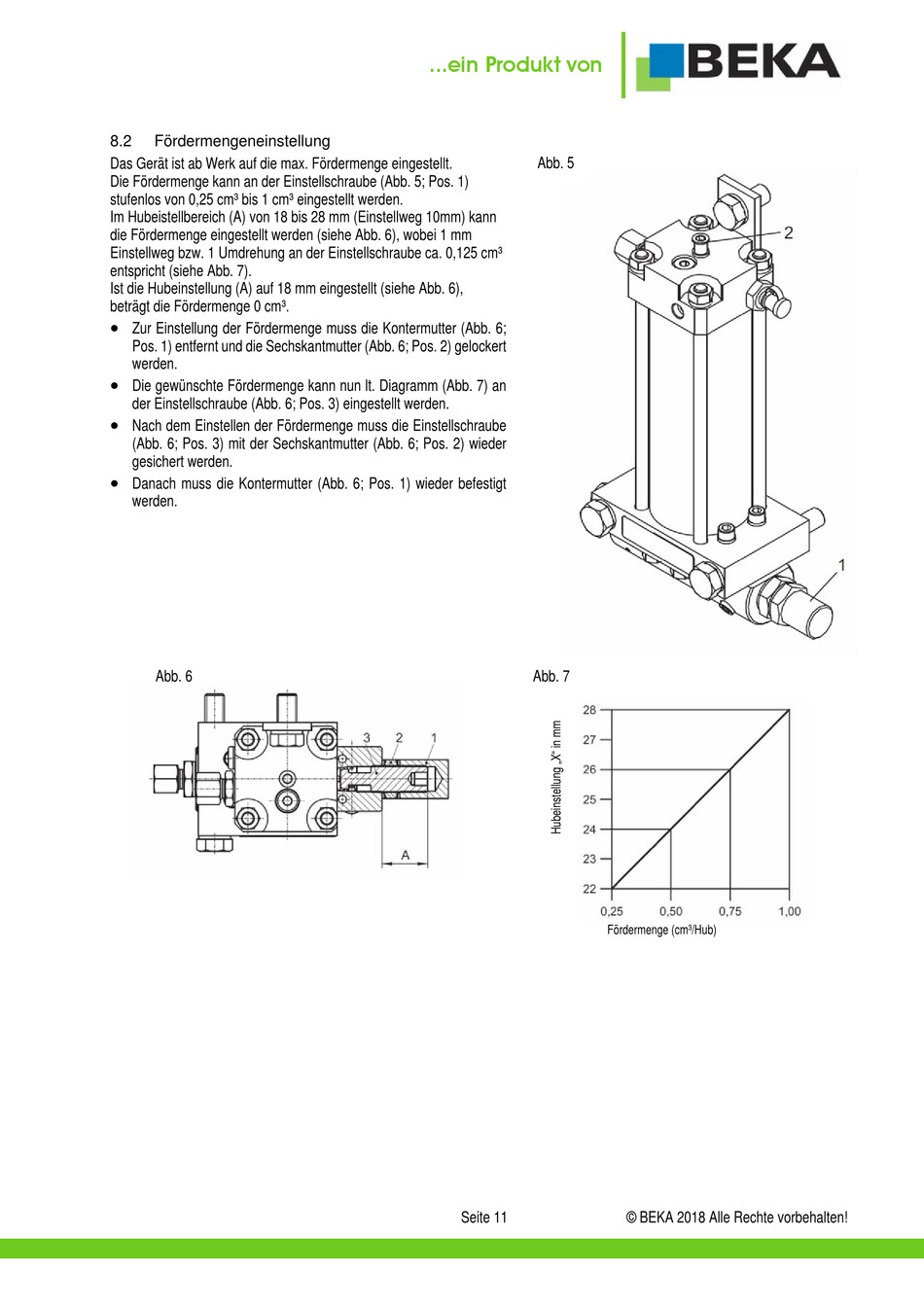

8.2
Fördermengeneinstellung
Das Gerät ist ab Werk auf die max. Fördermenge eingestellt.
Die Fördermenge kann an der Einstellschraube (Abb. 5; Pos. 1)
stufenlos von 0,25 cm³ bis 1 cm³ eingestellt werden.
Im Hubeistellbereich (A) von 18 bis 28 mm (Einstellweg 10mm) kann
die Fördermenge eingestellt werden (siehe Abb. 6), wobei 1 mm
Einstellweg bzw. 1 Umdrehung an der Einstellschraube ca. 0,125 cm³
entspricht (siehe Abb. 7).
Ist die Hubeinstellung (A) auf 18 mm eingestellt (siehe Abb. 6),
beträgt die Fördermenge 0 cm³.
Zur Einstellung der Fördermenge muss die Kontermutter (Abb. 6;
Pos. 1) entfernt und die Sechskantmutter (Abb. 6; Pos. 2) gelockert
werden.
Die gewünschte Fördermenge kann nun lt. Diagramm (Abb. 7) an
der Einstellschraube (Abb. 6; Pos. 3) eingestellt werden.
Nach dem Einstellen der Fördermenge muss die Einstellschraube
(Abb. 6; Pos. 3) mit der Sechskantmutter (Abb. 6; Pos. 2) wieder
gesichert werden.
Danach muss die Kontermutter (Abb. 6; Pos. 1) wieder befestigt
werden.
Abb. 6
...ein Produkt von
Abb. 5
Abb. 7
Seite 11
Fördermenge (cm³/Hub)
