9.
Funktionsbeschreibung
9.1
Allgemein
Das Gerät wird vorwiegend zur Schmierung von Hydraulikhämmern
oder anderen Zusatzgeräten an Baumaschinen verwendet.
Aufgrund der kompakten Bauweise ist eine direkte Montage am
Zusatzgerät möglich. Zur Versorgung wird die Pumpe über eine Bypass
Leitung mit dem Hydrauliksystem des Trägergerätes verbunden.
Bei Auslieferung sind dem Gerät die Befestigungsschrauben und
Verschlussschrauben mit den entsprechenden Dichtungen lose
beigelegt.
Für den Anschluss der Hydraulik- und Schmierstoffleitungen werden
Stutzen Ø8 benötigt.
Das Gerät ist so konzipiert, dass sie pro Hydraulikimpuls einen
Schmierstoffhub durchführt. Die Fördermenge ist mit einer

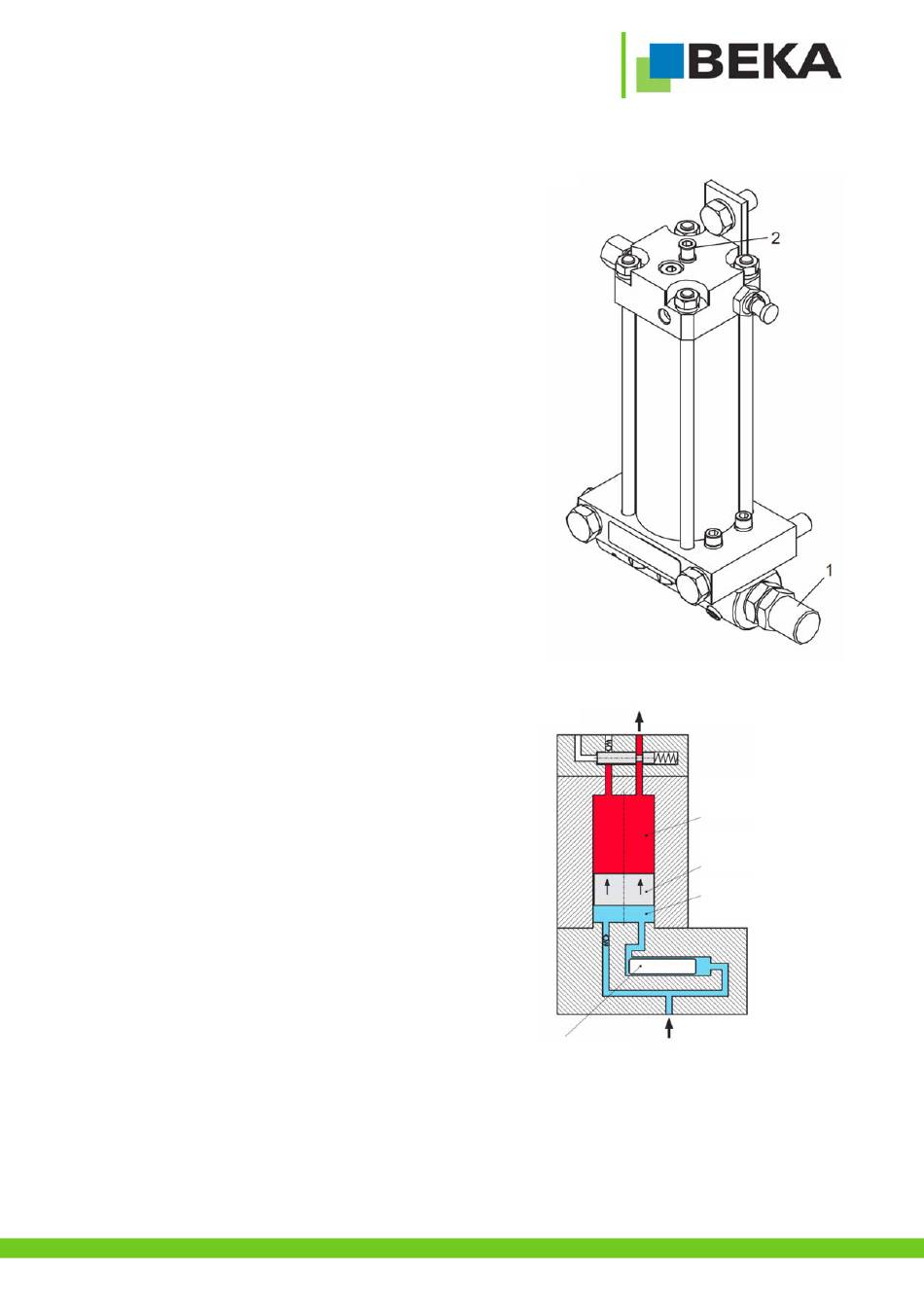

Einstellschraube (Abb. 10, Pos. 1) veränderbar.
Es stehen drei verschiedene Größen von Vorratsbehältern zur
Verfügung. Die Fettstandskontrolle erfolgt optisch über einen
Leermeldestift (Abb. 10, Pos. 2).
9.2
Funktionsprinzip
9.2.1
Fördervorgang
Das Gerät ist so ausgelegt, dass sie bei jedem Hydraulikimpuls, z. B.
Betätigung des Hydraulikhammers, einen Schmiervorgang durchführt.
Liegt Druck am Hydraulikanschluss (Abb. 11) an, wird das Hydrauliköl
in
der
eingestellten
Schmiermenge
Hydraulikdruckraum weitergeleitet.
Die dosierte Ölmenge verschiebt nun im Verhältnis 1:1 den
Trennkolben in Richtung Fettvorratsraum. Die verdrängte Fettmenge
wird zum Schmierstoffanschluss hinaus gedrückt.
...ein Produkt von
Abb. 10
Abb. 11
dosiert
und
in
den
Dosierventil IV1
Seite 13
Schmierstellenanschluss
Fett
Trennkolben drückt
Fett heraus
Hydrauliköl
Hydraulik-
anschluss
