9.2.2
Hydrauliksteuerung

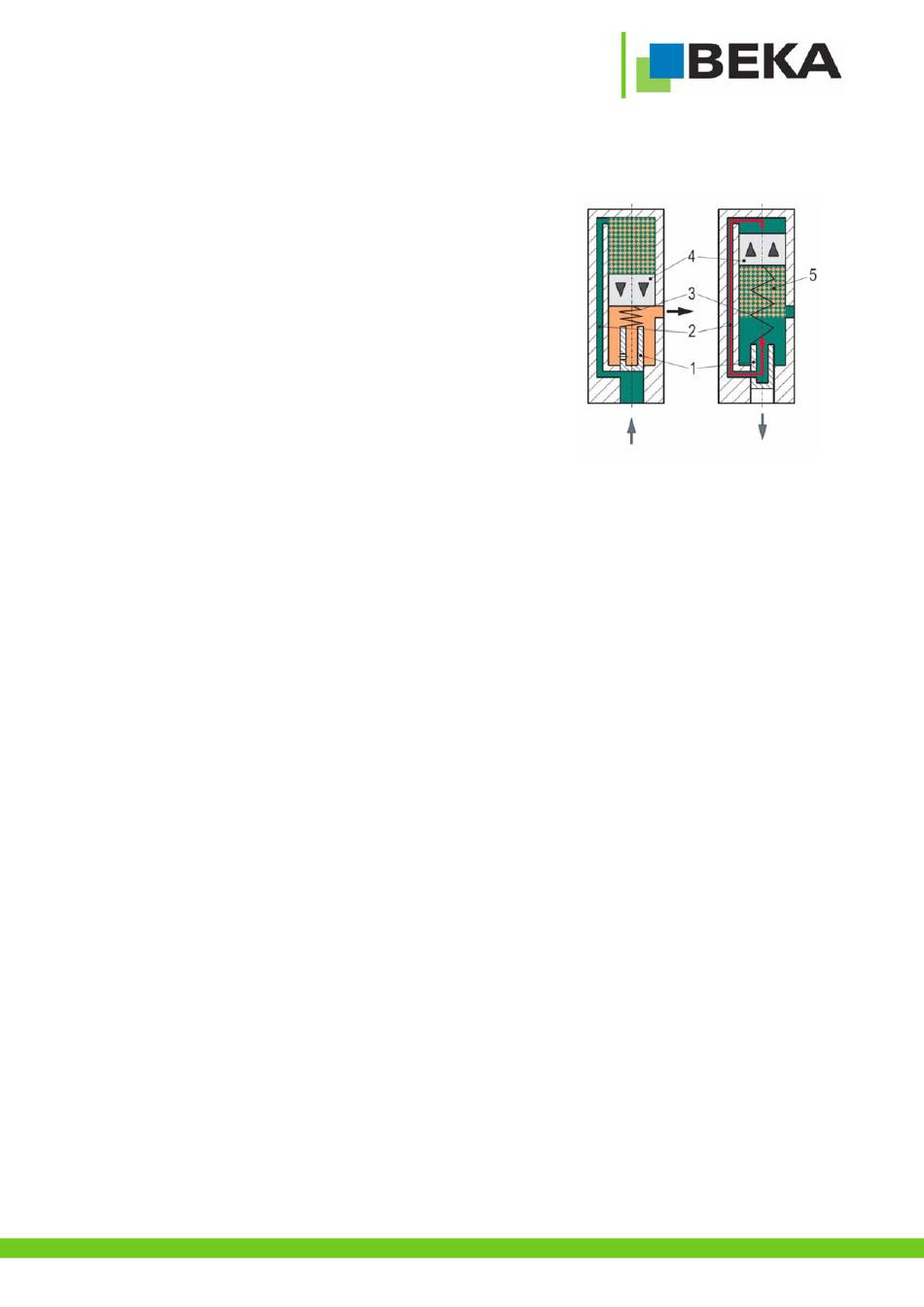

Abb. 12:
Abb. 13:
Der Regulierkolben (Abb. 12, Pos. 1) wird durch den Hydraulikdruck
Füllen + Ausstoßen
Umschichten
gegen den Druck der Rückstellfeder (Abb. 12, Pos. 3) nach oben
verschoben und öffnet die Druckleitung (Abb. 12, Pos. 2). Der
anliegende Hydraulikdruck verschiebt den Dosierkolben (Abb. 12, Pos.
4) nach unten und verdrängt das im Dosierraum (Abb. 13, Pos. 5)
befindliche Hydrauliköl.
Wird die Hydraulikleitung entlastet, drückt die Rückstellfeder (Abb. 13,
Pos. 3) den Regulierkolben (Abb. 13, Pos. 1) zurück in seine
Ausgangslage und öffnet die Druckleitung (Abb. 13, Pos. 2). Durch die
Druckentlastung kann nun der Dosierkolben (Abb. 13, Pos. 4) durch die
Rückstellfeder (Abb. 13, Pos. 3) nach oben gedrückt werden. Das
verdrängte Hydrauliköl füllt durch die geöffnete Druckleitung (Abb. 13,
Pos. 2) den Dosierraum (Abb. 13, Pos. 5) wieder auf.
Seite 14
