10.3 Wechseln des Vorratsbehälters
Das Wechseln des Vorratsbehälters darf nur bei
entlastetem Hydrauliksystem erfolgen!
Wechseln Sie den Vorratsbehälter nur, wenn er ganz entleert ist
(Leermeldestift (Abb. 14; Pos. 1) zeigt "Leer" an).
Lassen Sie das Hydrauliköl aus der Pumpe herauslaufen und fangen
Sie es sach- und fachgerecht auf. Achten Sie darauf, dass das Öl nicht
in die Umwelt gelangt!
Lösen Sie die Sicherungsmuttern (Abb. 14; Pos. 2) und entfernen Sie
diese inkl. der Nord Lock Sicherungsscheiben (Abb. 14; Pos. 3).
Entfernen Sie die komplette Deckelbaugruppe (Abb. 14; Pos. 4) vom
Vorratsbehälter.
Ziehen Sie den Vorratsbehälter inkl. Innenleben (Abb. 14; Pos. 5) vom
Gehäuse herunter.
Entfernen Sie die Zugstangen (Abb. 14; Pos. 6).
Erneuern Sie die bei Bedarf die O-Ringe (Abb. 14; Pos. 7).
Schrauben Sie die Zugstangen (Abb. 14; Pos. 6) für den neuen
Behälter bis auf Anschlag in das Gehäuse ein (Abb. 14; Pos. 8).
Setzen Sie den vormontierten Vorratsbehälter (Abb. 14; Pos. 5) auf das
Gehäuse. Achten Sie hierbei auf die richtige Lage des neuen
Vorratsbehälters.
Füllen Sie den Vorratsbehälter mit Schmierstoff bis ca. 1 cm unter der
Oberkante.
Setzen Sie die Deckelbaugruppe (Abb. 14; Pos. 4) wieder auf den
Fettvorratsbehälter und die Zugstangen (Abb. 14; Pos. 6).
Befestigen Sie den Vorratsbehälter mit den Sechskantmuttern und
neuen Nord Lock Sicherungsscheiben (Abb. 14; Pos. 3) mit einem
Drehmoment von 24 Nm.
Schließen Sie den Hydraulikanschluss der Pumpe wieder an und
entlüften Sie die Hydraulikseite der Pumpe wie unter "Entlüften des
Hydraulikbereichs" beschrieben.
Entlüften Sie die Schmierstoffseite der Pumpe wie unter "Entlüften des
Fettbereiches" beschrieben.
...ein Produkt von

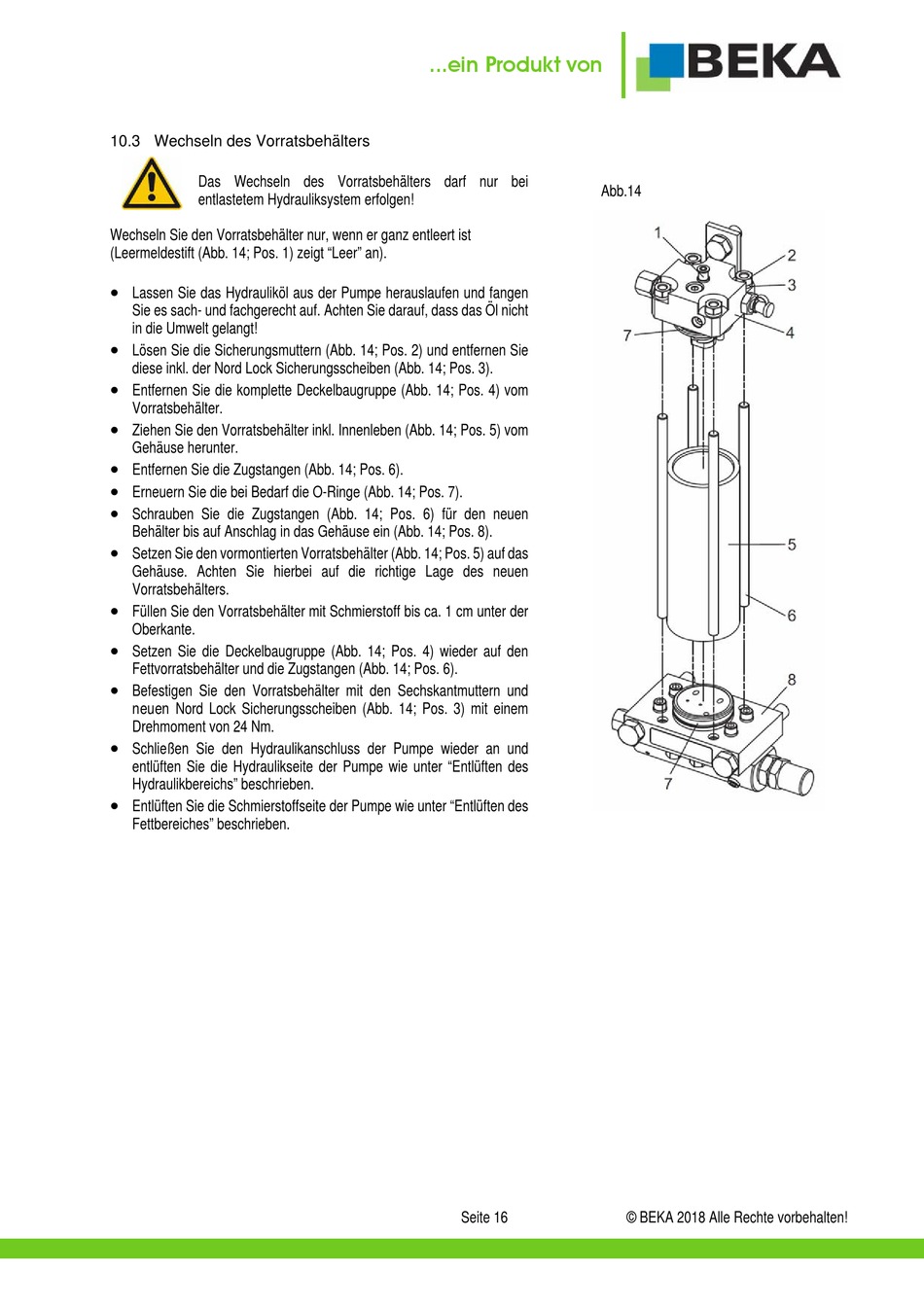

Abb.14
