Digitronic
Automationsanlagen GmbH
5.3. Die Eingänge
Das CamCon DC91 Modul besitzt 16 Eingänge. Diese Eingänge arbeiten mit high aktiven 24Volt
Signalen und sind nicht potentialfrei. Je eine LED steht als Statusmeldung zur Verfügung.
Der Eingangswiderstand beträgt ca. 5.7 KOhm.

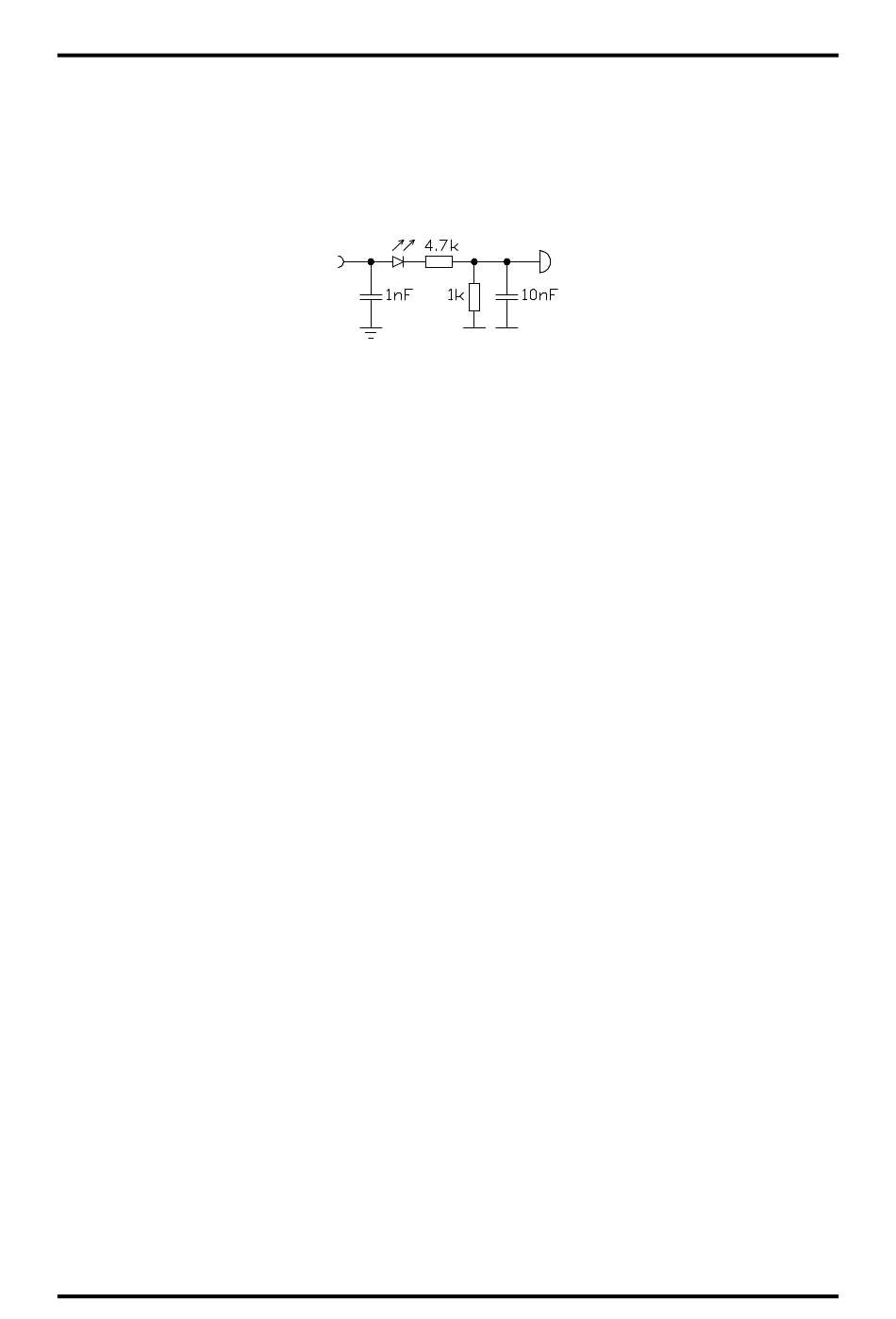

Die Eingangsschaltung:
6. Technische Daten
Anzeige.............................................................24 grüne LED für jeden Ausgang.
Anzahl der Ausgänge ........................................24
Anzahl der Eingänge.........................................16
Länge des Verbindungskabels
zwischen CamCon und CamCon DC91 .............max. 300m (optional bis 1000m)
Versorgungsspannung.......................................24V DC ±20 %
Stromaufnahme ................................................150mA ohne Last
Ausgangsspannung...........................................24V DC, plusschaltend
Ausgangsstrom .................................................500mA pro Ausgang kurzschlußfest Dauerstrom
Eingangswiderstand ..........................................5.7kOhm
Anschlüsse für:
Spannungsversorgung ......................................über Schraubklemmen IP20
Ausgänge..........................................................über Schraubklemmen IP20
Eingänge...........................................................über Schraubklemmen IP20
Montage............................................................bequeme Aufschnappmontage auf symmetrischer
Demontage .......................................................durch Zurückziehen der beiden Schnappriegel
Abmessung .......................................................Sehen Sie Kapitel 4. Abmessungen auf Seite 4.
Schutzart ..........................................................Gehäuse entspricht IP20
Arbeitstemperatur .............................................0°C ... + 55° C
Gewicht.............................................................ca. 500g
Ausgabe: Jul. 18
Ein - Ausgangserweiterung
16 gelbe LED für jeden Eingang.
2 rote LED für Störmeldungen.
1 gelbe LED für Spannungsversorgung
bzw. 40mA Dauerstrom bei Geräten bis 5/97.
Trageschiene nach EN 50 022, anreihbar
CamCon DC91/IO
Seite: 7
