2. Einbau
Das CamCon DC91 Modul wird im Schaltschrank auf eine "EN - Tragschiene" aufgerastet. Die
Erdungsklemmen sind mit dem zentralen Erdungspunkt der Montageplatte zu verbinden. Alle
Kabelverbindungen sind im spannungslosen Zustand herzustellen! Das externe Interface des
CamCon DC50 bzw. DC90 oder DC115 wird mit einem Kabel vom Type: KK91/IO-XX mit dem 9pol.
D-Sub Stiftstecker "externes Inter. in" am CamCon DC91 Modul verbunden. Jedes weitere CamCon
DC91 Modul wird mit einem Kabel des gleichen Typs an den Stecker "externes Inter. out"
angeschlossen. Die Versorgungsspannung muß für jedes CamCon DC91 Modul angeschlossen
werden und beträgt 24V DC +/-20%. Die Datenleitung der CamCon DC91 Module sind untereinander
über Optokoppler verbunden und somit potentialfrei. Zur Überwachung des Datenaustauschs sollten
Sie am letzten CamCon DC91 Modul den Sicherheitsausgang des CamCon DC50, 90 oder DC115
programmieren, da dieser bei einer Unterbrechung der Kabelverbindung abschaltet.
3. Status LED
Das CamCon DC91 Modul besitzt 3 zusätzliche Status LED (siehe Kapitel 4. Abmessungen).
LED 1
zeigt das Anliegen der Versorgungsspannung an.
LED 2
zeigt an, daß die Ausgänge durch Überlast oder Kurzschluß abgeschaltet haben.
LED 3
zeigt an, daß im Moment kein Datenaustausch durch ein CamCon DC50, 90 oder DC115
erfolgt. Die möglichen Ursachen sind: die am CamCon eingestellte Kabellänge überschreitet
die zulässige Grenze von 300 Meter, das CamCon DC50, 90 oder DC115 ist ausgeschaltet,
bzw. der Datenaustausch ist unterbrochen (Kabelbruch). In allen Fällen werden alle
Ausgänge des CamCon DC91 Moduls zurückgesetzt.

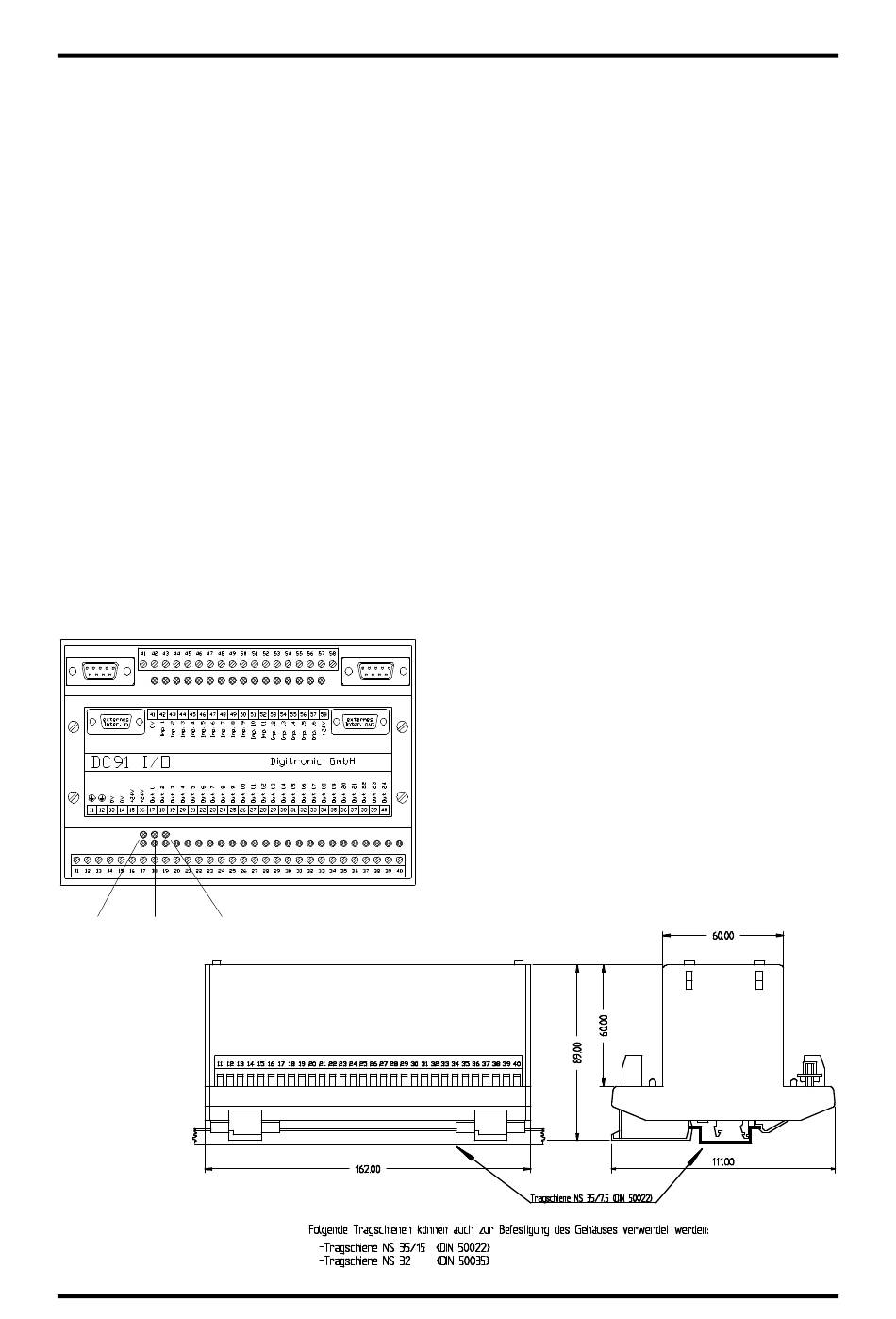

4. Abmessungen
LED 1
LED 2
LED 3
Ausgabe: Jul. 18
Ein - Ausgangserweiterung
CamCon DC91/IO
Seite: 4
