5.1.4. Pinbelegung des externen Interface
Das CamCon DC91 Modul besitzt ein externes Interface über den der Datenaustausch mit dem
CamCon Nockenschaltwerk vorgenommen wird. Über den Interfaceeingang läuft der Datenaustausch
mit dem CamCon DC50 bzw. DC90 oder DC115. Über den Interfaceausgang läuft der
Datenaustausch mit einem weiteren CamCon DC91 Modul. Durch diese Schaltungsart können bis zu
7 CamCon DC91 Module an ein CamCon DC50 bzw. DC90 oder DC115 angeschaltet werden. Hierfür
wird ein geschirmtes 6pol. Datenkabel mit paarweise verseilten Adern benötigt. Die maximale
Kabellänge beträgt 300 Meter. Optional sind auch Längen bis zu 1000 Meter möglich. Der
Datenaustausch erfolgt potentialfrei über Optokoppler. Zur Überwachung des Datenaustauschs
sollten Sie am letzten CamCon DC91 Modul den Sicherheitsausgang des CamCon DC50, DC90 oder
DC115 programmieren, da dieser bei einer Unterbrechung der Kabelverbindung abschaltet.

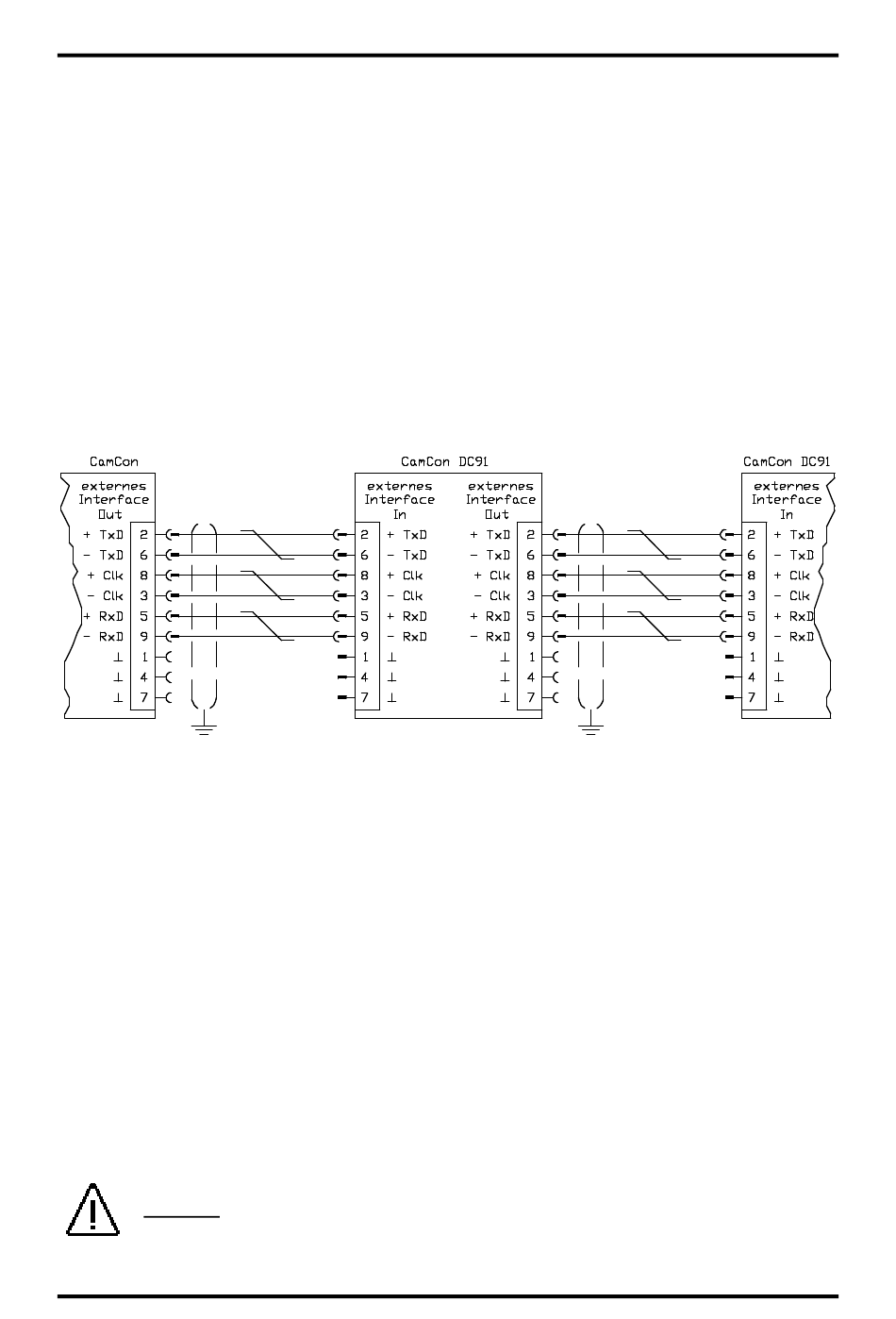

DSUB 9 Stift und Buchse:
Pin 1,4,7
Masse
Pin 2
TxD +
Pin 6
TxD -
5.2. Die Ausgänge
Das CamCon DC91 Modul besitzt 24 kurzschlußfeste Ausgänge. Sie liefern 24Volt high aktive
Signale und sind nicht potentialfrei. Je eine LED steht als Statusmeldung zur Verfügung. Die
Ausgänge des Gerätes werden über die Klemme 15 und 16 versorgt.
5.2.1. Die 40mA Ausgänge (Geräte bis 5/97)
Sind alle Ausgänge eingeschaltet, darf im vollen Temperaturbereich nicht mehr als 40 mA
Dauerstrom je Ausgang entnommen werden, da sonst das Gerät mit der Fehlermeldung "Aus-Err"
abschaltet. Benötigt man eine höhere Ausgangsleistung, muß man wissen, daß die Ausgänge in 3
Gruppen zu je 8 Ausgängen zusammengefaßt sind. Innerhalb einer Gruppe stehen bei 50°C
Umgebungstemperatur 480 mA Dauerstrom und bei 25°C Umgebungstemperatur sogar 700mA
Dauerstom zur Verfügung. Dieser Ausgangsstrom kann innerhalb einer Gruppe beliebig verteilt
werden, solange der Einzelausgangsstrom von 300 mA nicht überschritten wird.
5.2.2. Die 500mA Ausgänge (Geräte ab 5/97)
Bei 25°C Umgebungstemperatur liefert ein Ausgang bis zu 500mA Dauerstrom. Wird der Ausgang
überlastet oder kurzgeschlossen, so schaltet das Gerät mit der Fehlermeldung "Aus-Err" ab.
Achtung:
Ausgabe: Jul. 18
Pin 8
Pin 3
Bei induktiven Lasten müssen die Induktivitäten mit einer Freilaufdiode
beschaltet werden.
Ein - Ausgangserweiterung
CLK +
CLK -
CamCon DC91/IO
Pin 5
RxD +
Pin 9
RxD -
Seite: 6
