Digitronic
Automationsanlagen GmbH
5. Elektrische Anschlüsse
Bevor Sie mit der Verdrahtung beginnen, beachten Sie bitte folgende Kapitel: "5.3. Die Eingänge" auf
Seite 7, "5.3. Die Eingänge" auf Seite 7.

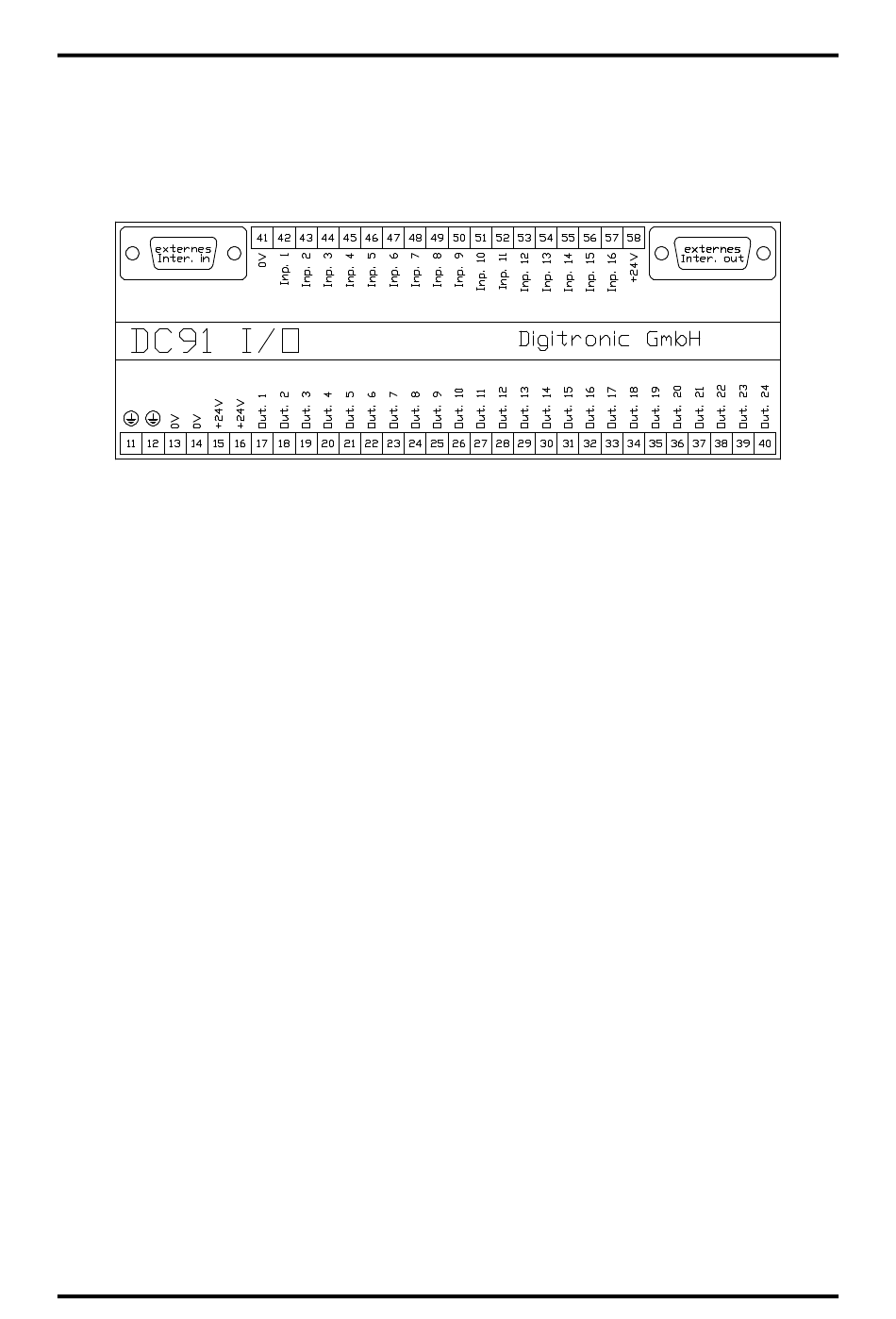

5.1. Klemmenbelegung
5.1.1. Klemmenbelegung der Spannungsversorgung
Klemme
11:
Erde / Abschirmung
Klemme
12:
Erde / Abschirmung
Klemme
13:
0V
Klemme
14:
0V
Klemme
15:
+24V DC Spannungsversorgung
Klemme
16:
+24V DC Spannungsversorgung
5.1.2. Klemmenbelegung der Ausgänge
Klemme
17:
Ausgang 1
Klemme
18:
Ausgang 2
Klemme
19:
Ausgang 3
Klemme
20:
Ausgang 4
Klemme
21:
Ausgang 5
Klemme
22:
Ausgang 6
Klemme
23:
Ausgang 7
Klemme
24:
Ausgang 8
Klemme
25:
Ausgang 9
Klemme
26:
Ausgang 10
Klemme
27:
Ausgang 11
Klemme
28:
Ausgang 12
5.1.3. Klemmenbelegung der Eingänge
Klemme
41:
0V Signalmasse der Eingänge
Klemme
42:
Eingang 1
Klemme
43:
Eingang 2
Klemme
44:
Eingang 3
Klemme
45:
Eingang 4
Klemme
46:
Eingang 5
Klemme
47:
Eingang 6
Klemme
48:
Eingang 7
Klemme
49:
Eingang 8
Klemme
58:
+24V DC zur Spannungsversorgung externer Eingänge verbunden mit Klemme 15
und 16.
Achtung:
Klemmen 15, 16 und 58 sind untereinander verbunden.
Klemmen 41, 13 und 14 sind untereinander verbunden.
Klemmen 11 und 12 sind untereinander verbunden.
Ausgabe: Jul. 18
Ein - Ausgangserweiterung
Klemme
29:
Ausgang 13
Klemme
30:
Ausgang 14
Klemme
31:
Ausgang 15
Klemme
32:
Ausgang 16
Klemme
33:
Ausgang 17
Klemme
34:
Ausgang 18
Klemme
35:
Ausgang 19
Klemme
36:
Ausgang 20
Klemme
37:
Ausgang 21
Klemme
38:
Ausgang 22
Klemme
39:
Ausgang 23
Klemme
40:
Ausgang 24
Klemme
50:
Eingang 9
Klemme
51:
Eingang 10
Klemme
52:
Eingang 11
Klemme
53:
Eingang 12
Klemme
54:
Eingang 13
Klemme
55:
Eingang 14
Klemme
56:
Eingang 15
Klemme
57:
Eingang 16
CamCon DC91/IO
Seite: 5
