4. Schnittstelle zur Spannungsabtastung
Siehe Abbildung 2-7, um die Spannungsabtastung anzuschließen. Entsprechend dem
dreiphasigen, vieradrigen Anschluss muss L1/L2/L3/N angeschlossen werden,
andernfalls funktioniert der Smart Energy Manager nicht.
5. RJ45-Netzwerkkabelschnittstelle
Ziehen Sie ein Netzwerkkabel von einem Router und schließen Sie es direkt an den
RJ45-Anschluss des Smart Energy Managers an. Diese Schnittstelle wird für die
Fernüberwachung verwendet, für Einzelheiten siehe Kapitel 5.
6. Erdungsklemme
Um den zuverlässigen Betrieb und die persönliche Sicherheit des Smart Energy
Manager zu gewährleisten, muss die Erdungsklemme am Außengehäuse zuverlässig geerdet sein.
Hinweis: Die Erdungsklemme sollte wasserdicht sein.
2.6 Kabelspezifikation
Verlegung des Kabels
RS485 Verkabelung
1-2.5（16~14AWG）
Verdrahtung Stromwandler
1-2.5（16~14AWG）
Verdr.-Spannungsabtastung
1-2.5（16~14AWG）
Erdungskabel
2.5-4（14~12AWG）
9
Querschnittsfläche des Kabels (mm²)
Bereich
Empfohlener Wert
1（16AWG）
2.5（14AWG）
2.5（14AWG）
4（12AWG）
Betrieb und Anwendung 3

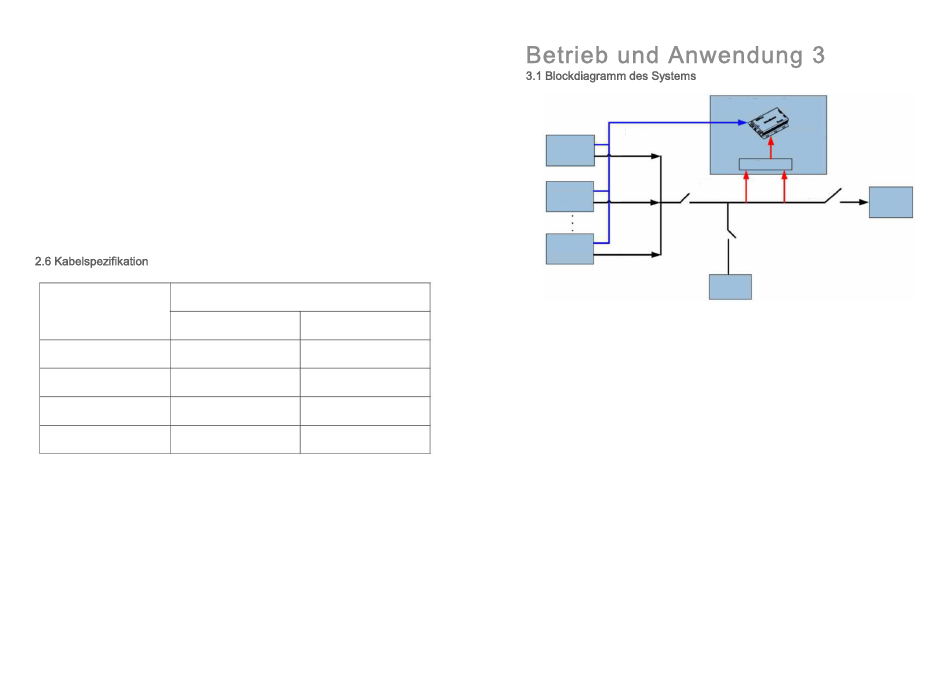

3.1 Blockdiagramm des Systems
RS485
Wechselrichter-1
CT-Strom-
abtastung
Wechselrichter-2
Wechselrichter-n
AC Ausgang
Abbildung 3-1: Blockdiagramm des Exportbegrenzungssystems
1. ShineMaster holt alle 1 s Zählerdaten ein und führt eine Exportbegrenzungsregelung für
die Echtzeitleistung des netzgekoppelten Zugangspunkts durch.
2. Aktivieren Sie im System die Funktion Exportbeschränkung in der im
ShineMaster integrierten Schnittstelle.
Anweisungen zur Anpassung der Exportbeschränkung:
A: Der Wechselrichter mit der niedrigsten Nennleistung im System zur Exportbegrenzung.
B: Der Wechselrichter mit der höchsten Nennleistung im System der Exportbegrenzung.
P1: Regelleistung (P1 = Messleistung + Exportbegrenzungsleistung, Exportbegrenzungsleistung
kann positiv oder negativ sein).
P2: Leerlaufleistung (P2 = Wechselrichter-Tarifleistung- tatsächliche Ausgangsleistung P).
(1) Wenn (Leistung des A-Tarifs*1%) ≤ P1 ≤ (Leistung des B-Tarifs*1%), wird die Regelung der
Exportbegrenzung nicht ausgelöst.
(2) Wenn die Exportbegrenzungsregelung ausgelöst wird und P1 ＞ (Leistung des B-Tarifs*1%),
muss der Wechselrichter die Leistung erhöhen.
Das System beginnt innerhalb von 10 s mit der Anpassung, und die Wechselrichter werden
entsprechend der Blindleistung P2 von groß nach klein sortiert.
Wenn P2 ≥ P1,dann kann nur der erste Wechselrichter angepasst werden. Wenn P2 ＜ P1,
wird die verbleibende benötigte Leistung (P1 - P2) dem nächsten Wechselrichter zugewiesen
und so weiter.
Zum Beispiel, es gibt 20K, 60K Wechselrichter im System, 60K*1%=600W, und P1＞600W
für die Regelung der Exportbegrenzung.
Smart Energy Manager
ShineMaster
RS485
Meter
AC-Spannungs-
abtastung
Netz
Last
10
