2. Zugriff auf den Server über die IP-Adresse

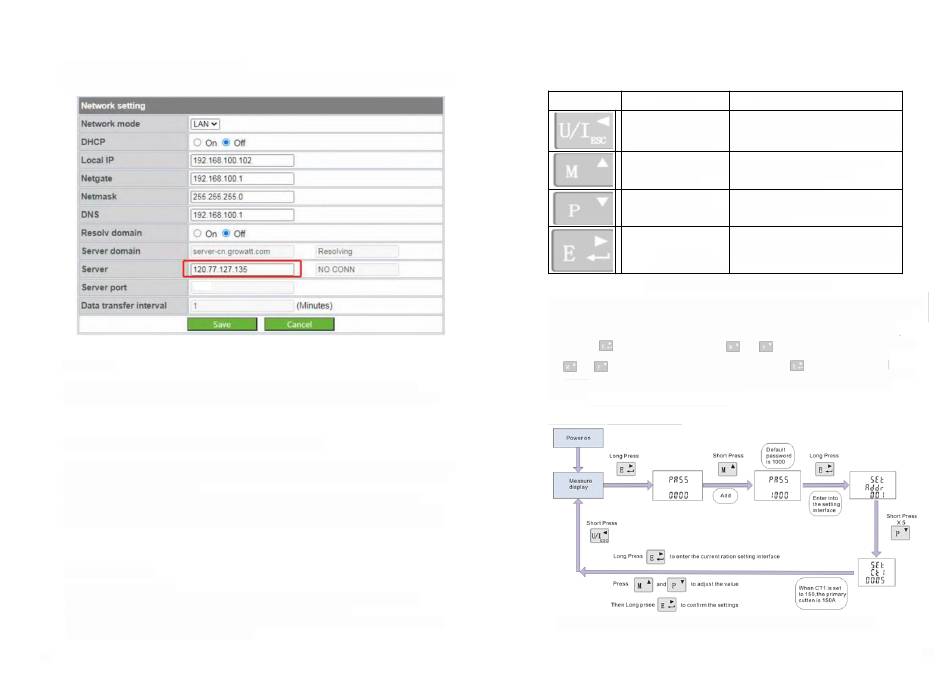

Wählen Sie in der Spalte „Resolve Domain" die Option „AUS", und die Spalte „Server-Domäne" wird
ausgegraut. Stellen Sie die IP-Adresse auf 120.77.127.135 wie unten gezeigt.
5270
Anmerkung
(1): Handelt es sich bei der Verbindung um einen Growatt-Server, sind die Spalten „Server Port"
und „Datentransfer Intervall" festgelegt und sollen vom Benutzer nicht verändert werden.
(2): Unter regulären Umständen darf die feste IP des Servers nicht für die Verbindung zum Server verwendet werden.
Standardmäßig wird die Verbindung über den Domänennamen hergestellt.
3.2.8 Hinweise zur Konfiguration
1. Wenn Sie ein Gerät hinzufügen, wird die Schnittstelle nach dem Klicken auf Speichern nicht aktualisiert.
Bitte starten Sie den ShineMaster neu und klicken Sie auf „Gerätestatus", um zu prüfen, ob der letzte
Vorgang erfolgreich war.
2. Wenn Sie die Parameter konfigurieren, konfigurieren Sie einfach die Parameter der entsprechenden
Funktion wie oben beschrieben. Andere Parameter, die sich nicht auf die gewünschte Konfigurationsfunktion
beziehen, sollten unverändert bleiben.
3.3 Zählerbetrieb
3.3.1 Angezeigte Funktion
Es gibt vier Tasten auf der rechten Sehe des Monitors, von oben nach unten sind das „ESC ( ←) V/A", „↑ (Alt)
MD/PH/HZ", „↓ (Shift) P" und „ENTER (→) E". Es gibt zwei Möglichkeiten die Taste zu betätigen: „Lang"
(mehr als zwei Sekunden) und „Kurz" (weniger als zwei Sekunden).
21
Merkmal
NO.
Knopf
Merkmal
Kurzes Drücken: Anzeige
Spannung und Strom, ←
Langes Drücken: ESC
Kurzes Drücken: Anzeige
Leistungsfaktor und Frequenz,
↑ Langes Drücken: Alt
Kurzes drücken: Anzeige
einschalten, ↓; Langes
Drücken: Umschalttaste
Kurzes Drücken: Anzeige
Energie, →
Langes Drücken: Enter
Abbildung 3-3: Meter-Tasten und Anzeigefunktion
Die Standard-Kommunikationsadresse des Messgeräts ist 02, die Standard-Baudrate ist 9600 und das Standard-
Stromverhältnis ist 100A/40mA für eine 50 kW-Anlage und 250A/40mA für eine 100 kW Anlage. Wenn das
Messgerät und der Wechselrichter nicht normal kommunizieren können, überprüfen Sie bitte ob die
Kommunikationsadresse und die Baudrate richtig eingestellt sind. Rufen Sie das Einstellungsmenü durch langes
Drücken von
und dann kurzes Drücken von
Standardpasswort ist 1000) . Wenn die entsprechende Option blinkt, können Sie sie durch kurzes Drücken
von
und
einstellen, andernfalls müssen Sie zuerst kurz
drücken Sie einmal lang zur Bestätigung und anschließend mehrmals kurz um das Einstellungsmenü zu
verlassen.
PASS
0000
Long
£
toconfirmth®«attinga
Abbildung 3-4: Einstellungsbeispiele für das aktuelle Verhältnis
Sichtbarer Inhalt (Kurzes Drücken)
Phasenspannung, Netzspannung, Phasen-
strom, Neutralstrom, Spannungs-
Oberschwingungen, Strom-Oberschwingungen
Frequenz der Phase (gesamt), Gesamt-
Leistungsfaktor. Phase (gesamt)
Maximaler Strombedarf
Wirkleistung der Phase (gesamt), Blindleistung
der Phase (gesamt), Scheinleistung der Phase
(gesamt)
Gesamtwirkleistung, Gesamtblindleistung,
Wirkleistung vorwärts, Wirkleistung rückwärts
Blindleistung vorwärts, Blindleistung rückwärts
und
um die gewünschten Optionen zu finden (das
drücken. Nach der Einstellung
Set
PASS
Addr
001
1000
Enter into
the setting
interface
Short Press
X5
Set
CTI
0005
22
