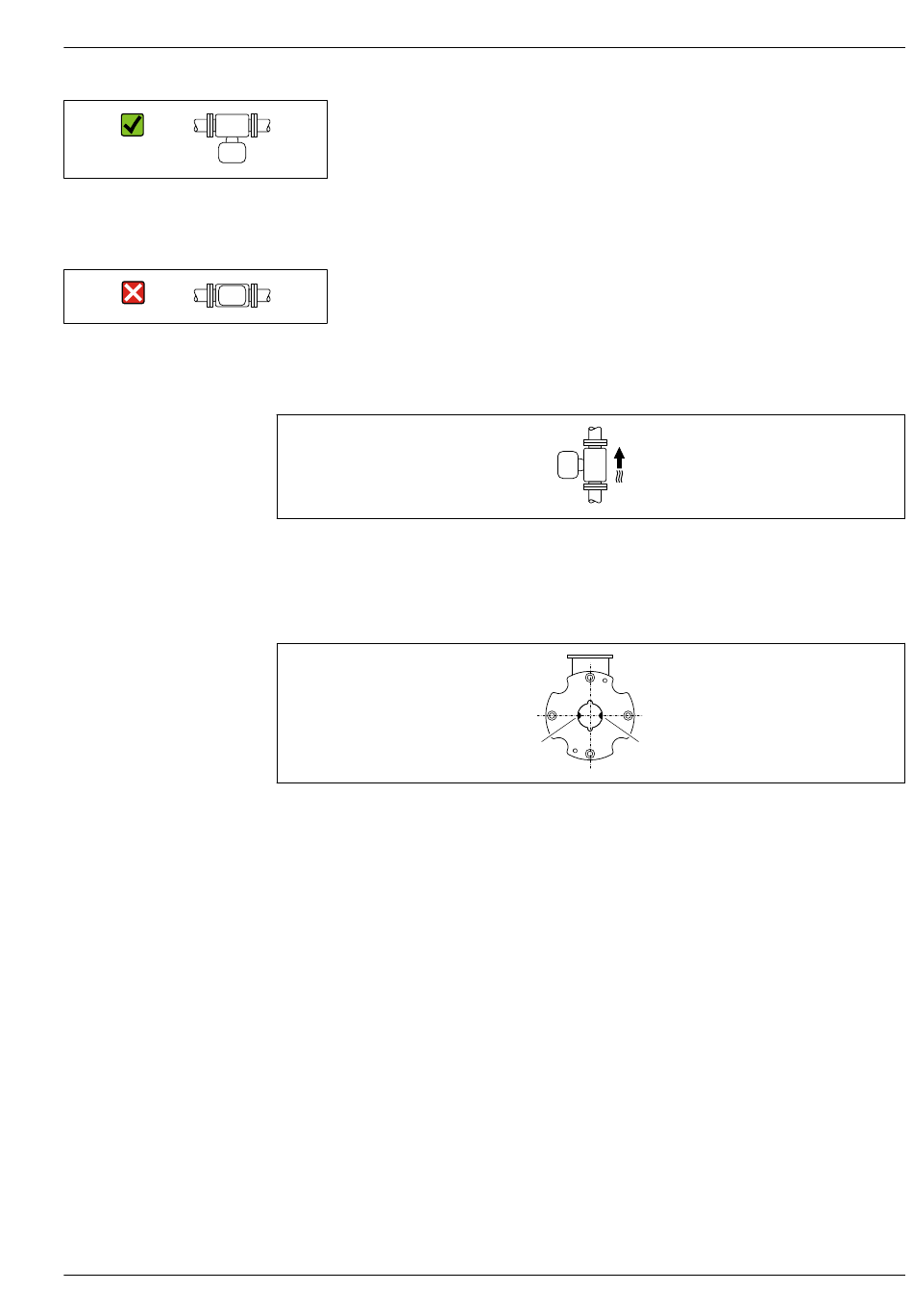

Horizontale Einbaulage Messumformer unten

Diese Einbaulage ist für folgende Anwendungen geeignet:

• Für hohe Prozesstemperaturen, um die maximale Umgebungstemperatur für den

Messumformer einzuhalten.

• Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder SIP-Reini-

A0041161

gungsprozess) zu vermeiden, das Messgerät mit dem Messumformerteil nach unten

gerichtet einbauen.

Diese Einbaulage ist nicht für folgende Anwendungen geeignet:

Wenn die Leerrohrüberwachung genutzt werden soll.

Horizontale Einbaulage Messumformer seitlich

Diese Einbaulage ist nicht geeignet

A0041162

Vertikal

Optimal bei leerlaufenden Rohrsystemen.

Horizontal

Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurzzeitige Iso-

lierung der Messelektroden infolge mitgeführter Luftblasen vermieden.

Messelektroden für die Signalerfassung

A0015591

A0017195
