Proline Promag D 10
Messprinzip
Produktaufbau
Endress+Hauser

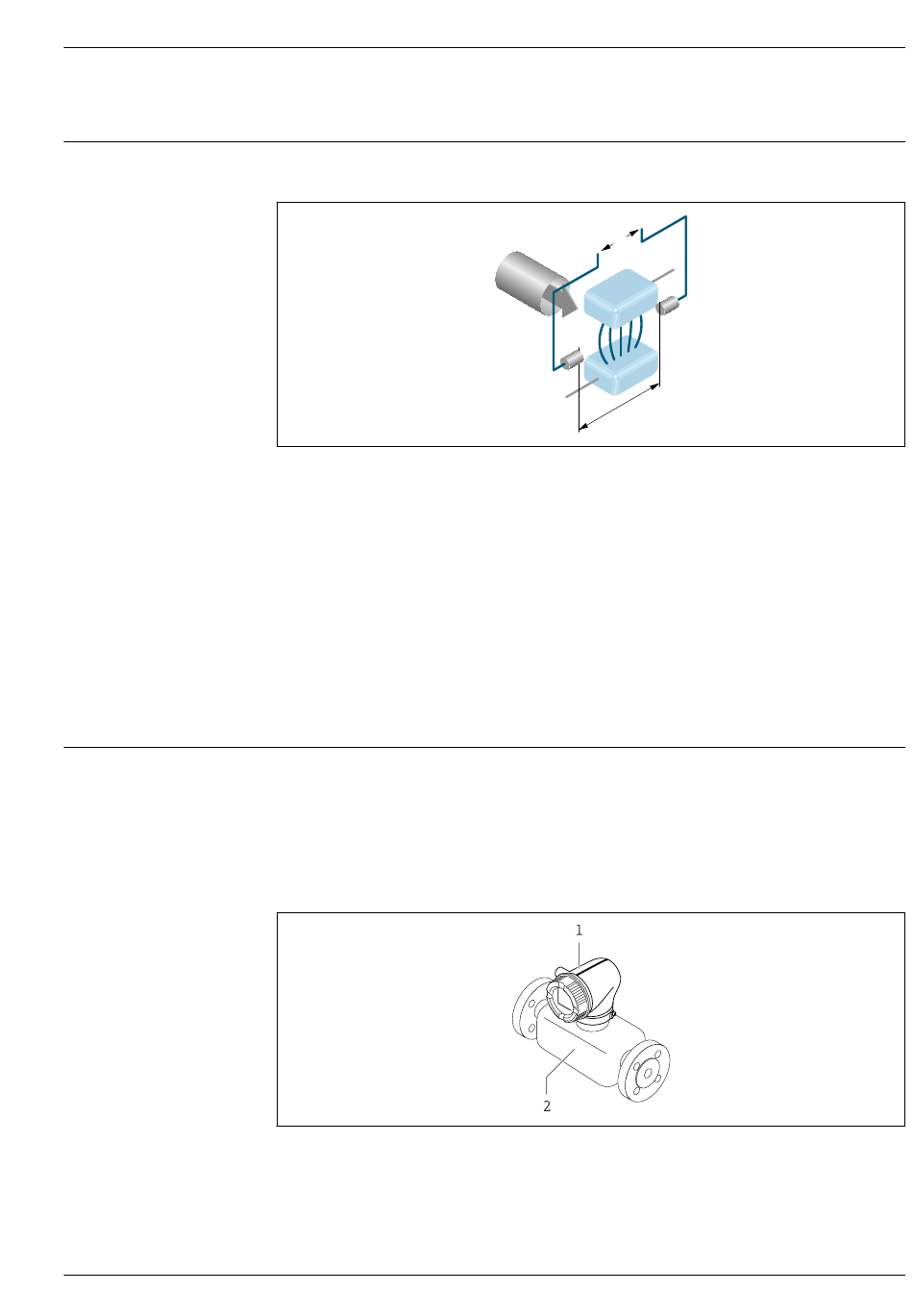

Arbeitsweise und Systemaufbau
Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld
bewegt, eine Spannung induziert.
Ue Induzierte Spannung
B Magnetische Induktion (Magnetfeld)
L Elektrodenabstand
I Stromstärke
v Durchflussgeschwindigkeit
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter.
Die induzierte Spannung (U
e
über zwei Messelektroden dem Messverstärker zugeführt. Über den Rohrleitungsquerschnitt (A)
wird das Durchflussvolumen (Q) errechnet. Das magnetische Gleichfeld wird durch einen geschalte-
ten Gleichstrom wechselnder Polarität erzeugt.
Berechnungsformeln
• Induzierte Spannung U = B · L · v
e
• Volumendurchfluss Q = A · v
Das Gerät besteht aus einem Messumformer und einem Messaufnehmer.
Zwei Geräteausführungen sind verfügbar:
• Kompaktausführung - Messumformer und Messaufnehmer bilden eine mechanische Einheit.
• Getrenntausführung - Messumformer und Messaufnehmer werden räumlich getrennt montiert.
Kompaktausführung
Messumformer und Messaufnehmer bilden eine mechanische Einheit.
1 Messumformer
2 Messaufnehmer
Getrenntausführung
Messumformer und Messaufnehmer werden räumlich getrennt montiert.
U
e
v
B
I
L
) verhält sich proportional zur Durchflussgeschwindigkeit (v) und wird
I
A0028962
A0008262
