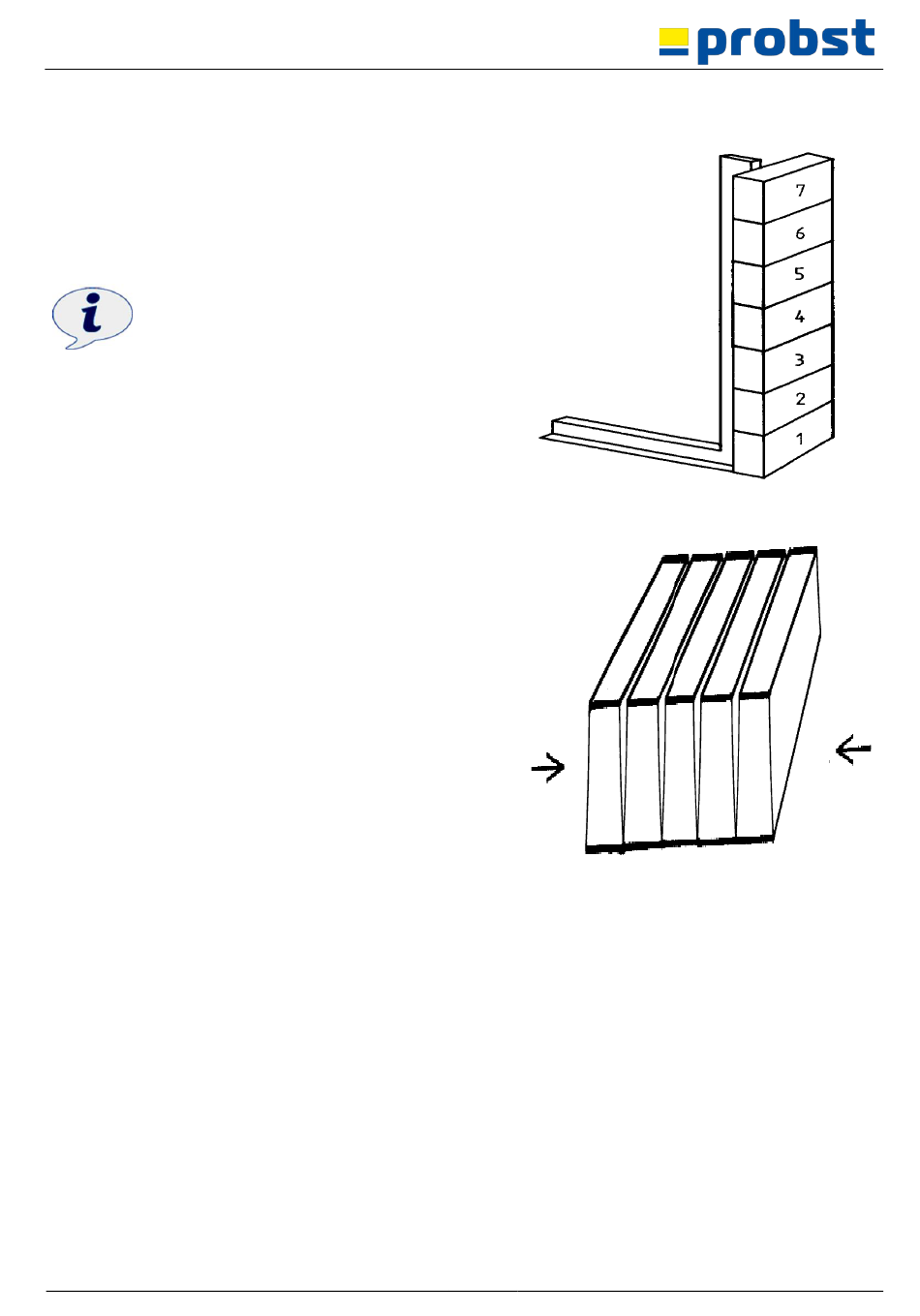

Installation
4.1.2 Baggeraufhängung: UBA
Die Verbindung zum Trägergerät (Bagger) erfolgt
über die Universal-Baggeraufhängung UBA.
Es muss eine gesicherte Verbindung
(Sicherungsschraube mit Stopp-Mutter) zwischen
Drehkopf und Baggeraufhängung hergestellt
werden.
1. Universal-Baggeraufhängung UBA
2. Sicherungsschraube mit Stopp-Mutter*
3. Pendelbremse
4. Drehkopf
* Einstellung der Sicherungsmutter hat Einfluss
auf die Bewegungsgeschwindigkeit der
Pendelbremse
Durch Lösen der vier Arretierungsschrauben kann
die Öffnungsweite zwischen der
Steckbolzenaufnahme bei Bedarf verändert
werden (). Hierzu beide
Steckbolzenaufnahmen herausnehmen, um 180°
verdrehen (siehe Pfeile), wieder einführen und mit
Arretierungsschraube wieder sichern.
1. Arretierungs-Schrauben
2. Hydraulischer Drehkopf
51400040-001
16 / 22
DE
