REACT Parasol Zenith d
Schnelladressierung Modbus
1.
Drücken Sie die „Adresse"-Taste, bis die grüne „Power"-
LED-Anzeige nicht länger leuchtet. Die grüne „Anpassung"-
LED-Anzeige blinkt entsprechend der zuvor eingestellten
Adresse.
2.
Setzen Sie die Adresse durch entsprechend häufiges
Drücken (1...16) der „Adresse"-Taste.
3.
Das grüne LED-Display blinkt entsprechend der spezifizierten
Adresse (1...16). Wenn die Adresse falsch ist, kann sie
entsprechend Schritt 2 zurückgesetzt werden.
4.
Bestätigen Sie die Adresseinstellung durch Drücken der
grünen „Anpassung"-Taste.
Wenn die Bestätigung nicht innerhalb von 60 Sekunden erfolgt,
wird der Adressierungsvorgang abgebrochen. Die Adressen,
die initiiert, aber nicht bestätigt wurden, werden dann
ignoriert. Die sich ergebenden BACnet MS/TP und Modbus
RTU-Adressen bestehen aus der eingestellten Grundadresse
plus der Kurzadresse (z. B. 100+7 = 107)
Modbus-Einstellungen
Für Modbus-Einstellungen, siehe REACT Parasol Zenith-
Modbus
16
Swegon behält sich das Recht auf Designänderungen vor.
AC 24 V
+
–
DC 24 V
3 5
1 2
6 7

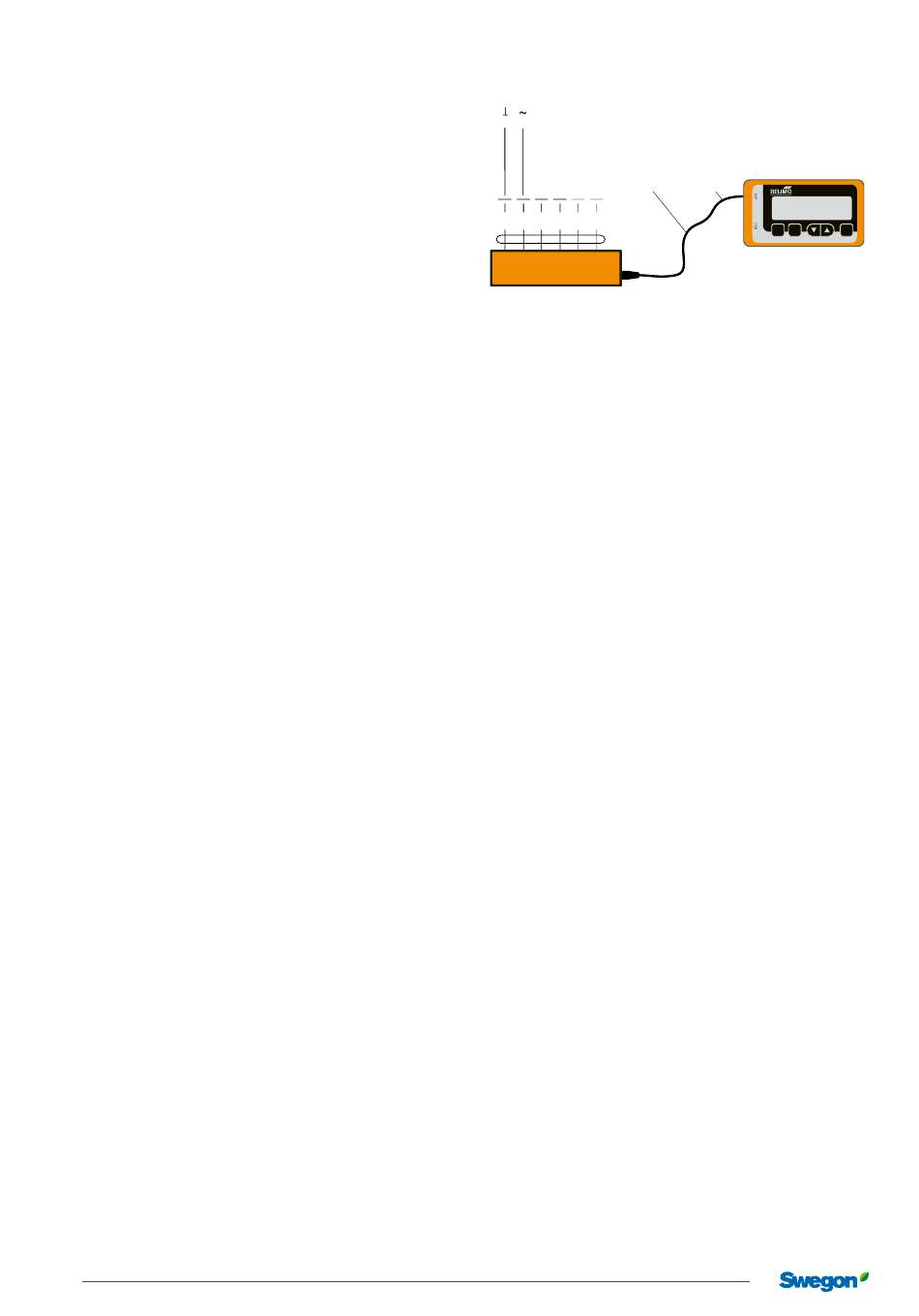

Anschluss für die Spannungsversorgung am Stellantrieb und
Anschluss des ZTH-EU- Einregulierungswerkzeugs.
ZTH EU / PC-Tool – Lokale Service-Verbindung
Einstellung und Diagnostik von LMV können unter Verwendung
des Belimo PC-Tools oder des ZTH EU-Service-Tools schnell und
einfach vorgenommen werden. Bei Verwendung des PC-Tools
funktioniert das ZTH EU als Interface-Converter.
01.09.2023
ZTH EU
(or ZIP-USB-MP)
ZK1-GEN
RJ12
ZTH EU
i
esc
OK
